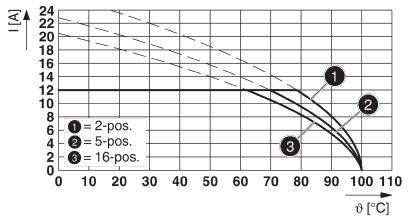

![Graf proudové intenzity [A] v závislosti na teplotě [°C]. Křivky pro 2, 5 a 16 poloh. Proudová intenzita klesá se zvyšující se teplotou.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002209387TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

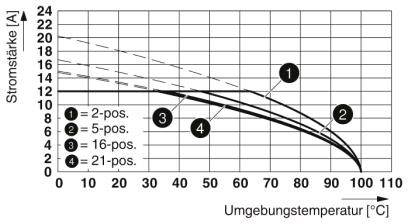

![Graf zobrazuje elektrický proud [A] v závislosti na okolní teplotě [°C] pro různé pozice (1 až 4). Trend: Klesající proud při zvyšující se teplotě.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002209387TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

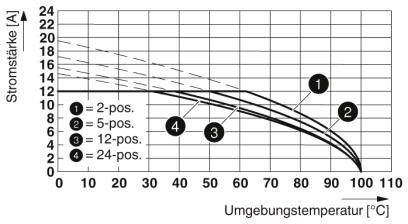

![Graf znázorňuje proudovou intenzitu [A] v závislosti na okolní teplotě [°C]. Křivky pro 2-, 5-, 12- a 24-polohové konfigurace. Proudová intenzita klesá s rostoucí teplotou.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002209387TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Ilustrační obrázek

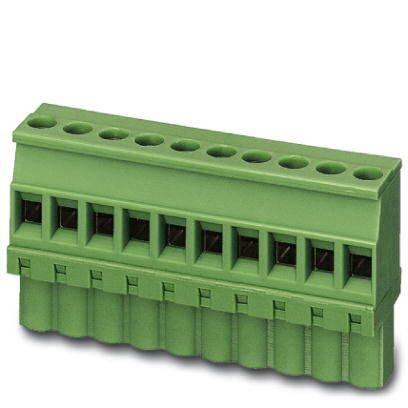

Phoenix Contact zásuvkový konektor na kabel 22, rozteč 5 mm, 1792728, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
zásuvkový konektor na kabel
Provedení
zásuvka
Počet řádků
1
Rastr (rozteč)
5 mm
Počet pólů
22
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
260,33 Kč
3
6% = 14,40 Kč
245,93 Kč
5
8% = 20,17 Kč
240,16 Kč
10
9% = 23,97 Kč
236,36 Kč
25
11% = 28,30 Kč
232,03 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (260,33 Kč / kus)
260,33 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Konektor pro desku plošných spojů
- Obsah: 1 ks
- Počet řádků: 1
- Počet pólů: 22
Technické parametry
- Počet konektorů: 22
- Jmenovitý průřez: 2,5 mm²
- Izolační skupina: I
- Jmenovité rázové napětí (III/3): 4 kV
- Zásuvný systém: CLASSIC COMBICON
- Zamykání: bez
- Počet potenciály: 22
- Montážní výška (výška bez pájecí pin): 26 mm
- Okolní teplota (montáž): -5 °C ... 100 °C
- Zástrčková síla vždy pro pól: cca 8 N
- Ziehkraft vždy pro pól: cca 6 N
- Cyklů: 25
- Kategorie produktu
zásuvkový konektor na kabel
- Provedení
zásuvka
- Počet řádků
1
- Vlastnosti
s tahovým pouzdrem
- Rastr (rozteč)
5 mm
- Počet pólů
22
- Šířka
110 mm
- Jmenovitý proud
12 A
- Jmenovitý proud - filtr
12 A
- Obsah
1 ks
- AWG max.
12
- AWG min.
24
- Délka izolace (max.)
7 mm
- Rozm.
(d x š x v) 12.5 x 110 x 26 mm
- Připojení
šroubovací
- Rozměry závitu
M3
- Číslo výrobce
1792728
- Barva
zelená
- Izolační materiál
PA
- Materiál kontaktu
slitina mědi, pozinkovaná
- Finální úprava kontaktu
cín
- Jmenovité napětí
320 V
- V
26 mm
- Délka
12.5 mm
- maximální průřez
2.5 mm²
- Průřez min
0.2 mm²
- Max. teplota
+100 °C
- Min. teplota
-40 °C
- Typ
MVSTBW 2,5/22-ST
- Pólů
22
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2209387 Phoenix Contact zásuvkový konektor na kabel 22, rozteč 5 mm, 1792728, 1 ks
List technických údajů 2209387 Phoenix Contact zásuvkový konektor na kabel 22, rozteč 5 mm, 1792728, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2209387 Phoenix Contact zásuvkový konektor na kabel 22, rozteč 5 mm, 1792728, 1 ks
Popis
Toto připojení principu umožňuje použití na celém světě. Umožňuje připojení dvou vodičů. Nízké zahřívání díky maximální kontakt.
