Name: Phoenix Contact zásuvkový konektor na kabel 2, rozteč 2.54 mm, 1844578, 100 ks
Brand: Phoenix Contact
SKU: 2209470
Availability: BackOrder

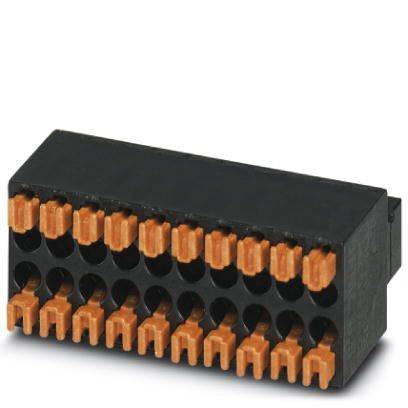

Černý konektor s několika oranžovými kontakty. Symetrické rozvržení, vhodné pro elektronické propojení.

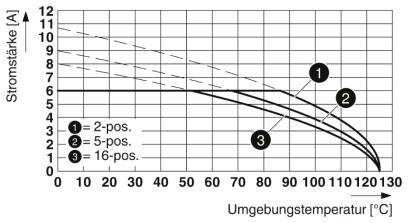

Graf ukazuje proudovou intenzitu [A] v závislosti na okolní teplotě [°C] pro 2-, 5- a 16pólové spoje. Proudová intenzita klesá se zvyšující se teplotou.

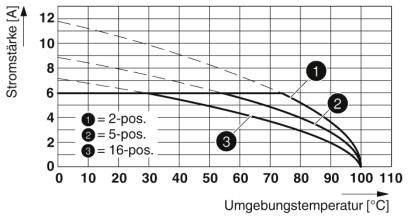

Graf znázorňuje intenzitu elektrického proudu (A) v závislosti na okolní teplotě (°C). Tři křivky představují 2-pólové, 5-pólové a 16-pólové zapojení. Intenzita proudu klesá se zvyšující se teplotou.

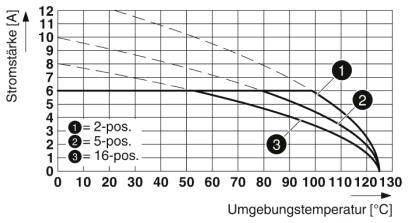

Graf závislosti proudové intenzity na okolní teplotě, zobrazující tři křivky pro různé polohy (2, 5, 16 pozic).

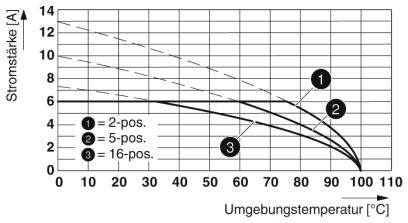

Graf znázorňuje proudovou intenzitu [A] v závislosti na okolní teplotě [°C] pro 2-, 5- a 16pólová připojení. Proudová intenzita klesá se zvyšující se teplotou.

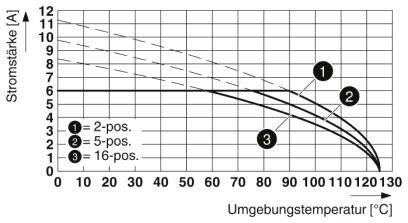

Graf znázorňuje proudovou intenzitu [A] v závislosti na okolní teplotě [°C] se třemi křivkami pro 2-polohové, 5-polohové a 16-polohové maximální hodnoty. Maximální hodnoty klesají se zvyšující se teplotou.

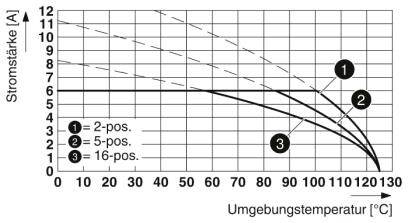

Graf znázorňuje proudovou intenzitu v závislosti na okolní teplotě ve °C. Tři křivky reprezentují 2-pólové, 5-pólové a 16-pólové provedení s klesajícími hodnotami.

1/7

Ilustrační obrázek

Kategorie produktu

zásuvkový konektor na kabel

Provedení

zásuvka

Počet řádků

Rastr (rozteč)

2.54 mm

Počet pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 100 ks)

Celková cena (5 285,00 Kč / kus)

5 285,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Konektor pro desku plošných spojů

Obsah: 100 ks
Počet řádků: 2
Počet pólů: 2

Technické parametry

Počet konektorů: 4
Izolační skupina: IIIa
Jmenovité rázové napětí (III/3): 2,5 kV
Zásuvný systém: MICRO COMBICON - DFMC 0,5
Zamykání: bez
Počet potenciály: 4
Montážní výška (výška bez pájecí pin): 10,5 mm
Okolní teplota (montáž): -5 °C ... 100 °C
Zástrčková síla vždy pro pól: cca 2 N
Ziehkraft vždy pro pól: cca 1 N
Počet zastrčení: 100

Kategorie produktu: zásuvkový konektor na kabel

Provedení: zásuvka

Počet řádků: 2

Vlastnosti: s pružinovým spojem PUSH-IN

Rastr (rozteč): 2.54 mm

Počet pólů: 2

Šířka: 5.58 mm

Jmenovitý proud: 6 A

Jmenovitý proud - filtr: 6 A

Obsah: 100 ks

AWG max.: 20

AWG min.: 26

Délka izolace (max.): 7 mm

Rozm.: (d x š x v) 15.85 x 5.58 x 10.5 mm

Připojení: pružinové připojení
pružinová svorka

Číslo výrobce: 1844578

Barva: černá

Izolační materiál: LCP

Materiál kontaktu: slitina mědi, pozlacená

Finální úprava kontaktu: zlato

Jmenovité napětí: 160 V

V: 10.5 mm

Délka: 15.85 mm

maximální průřez: 0.5 mm²

Průřez min: 0.14 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: DFMC 0,5/ 2-ST-2,54

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Počet pólů

Rastr (rozteč)

Šířka

Phoenix Contact MSTB zásuvkový konektor na kabel 14, rozteč 5.08 mm, 1859292, 1 ks Piece

Objednací číslo:2209484

Doručení: Po 2. 11.

23 KsConrad Electronic

12 A

5.08 mm

81.24 mm

Min.: 1

Násobky: 1

455,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 2.54 mm, 1821177, 1 ks

Objednací číslo:2209442

Doručení: Po 2. 11.

43 KsConrad Electronic

6 A

2.54 mm

25.9 mm

Min.: 1

Násobky: 1

204,99 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 3.5 mm, 1790182, 1 ks

Objednací číslo:2209366

Doručení: Po 2. 11.

41 KsConrad Electronic

8 A

3.5 mm

35.8 mm

Min.: 1

Násobky: 1

385,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 3.5 mm, 1790564, 1 ks

Objednací číslo:2209378

Doručení: Po 2. 11.

50 KsConrad Electronic

8 A

3.5 mm

41.9 mm

Min.: 1

Násobky: 1

335,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 3.81 mm, 1817505, 1 ks

Objednací číslo:2209422

Doručení: St 9. 12.

Conrad Electronic

8 A

3.81 mm

45.03 mm

Min.: 50

Násobky: 50

285,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 5 mm, 1779725, 1 ks

Objednací číslo:2209350

Brzy k dispozici

Conrad Electronic

12 A

5 mm

59.8 mm

Min.: 1

Násobky: 1

389,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 5 mm, 1909294, 1 ks

Objednací číslo:2209516

Doručení: Út 10. 11.

Conrad Electronic

12 A

5 mm

50.1 mm

Min.: 1

Násobky: 1

194,99 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 5 mm, 1910283, 50 ks

Objednací číslo:2209520

Doručení: Po 9. 11.

1 Set(y)Conrad Electronic

12 A

5 mm

60.02 mm

Min.: 1

Násobky: 1

11 315,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 5.08 mm, 1808967, 1 ks

Objednací číslo:2209402

Doručení: Po 2. 11.

10 KsConrad Electronic

12 A

5.08 mm

59.92 mm

Min.: 1

Násobky: 1

265,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 5.08 mm, 1848795, 1 ks Piece

Objednací číslo:2209480

Doručení: Po 2. 11.

11 KsConrad Electronic

12 A

5.08 mm

50.8 mm

Min.: 1

Násobky: 1

194,99 Kč^*

Ke stažení

List technických údajů

List technických údajů 2209470 Phoenix Contact zásuvkový konektor na kabel 2, rozteč 2.54 mm, 1844578, 100 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209470 Phoenix Contact zásuvkový konektor na kabel 2, rozteč 2.54 mm, 1844578, 100 ks

Popis

Pozlacené kontakty zajistí dlouhodobě stabilní kvalitu přenosu. Výměna probíhá, připojením push in. Definované kontaktové síla zaručuje dlouhodobě stabilní kontakty. Intuitivní ovládání pomocí barevně vzdálené ovládání tiskárny. Optimalizováno pro stísněné montážní situacích: ovládání a připojení vodiče z směru.

Tento text byl přeložen strojově.
