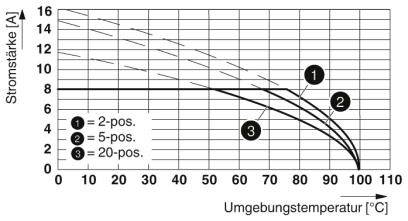

![Diagram znázorňuje proudovou intenzitu [A] v závislosti na okolní teplotě [°C] pro 2-, 5- a 20pólové připojení. Šipky ukazují maximální proud.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002209380TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Ilustrační obrázek

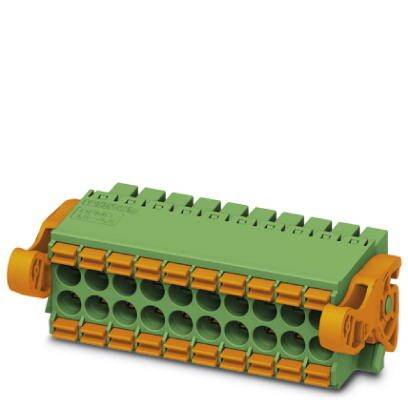

Phoenix Contact zásuvkový konektor na kabel 13, rozteč 3.5 mm, 1790593, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
zásuvkový konektor na kabel
Provedení
zásuvka
Počet řádků
2
Rastr (rozteč)
3.5 mm
Počet pólů
13
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
342,98 Kč
3
6% = 18,97 Kč
324,01 Kč
5
8% = 26,58 Kč
316,40 Kč
10
9% = 31,59 Kč
311,39 Kč
25
11% = 37,29 Kč
305,69 Kč
50
13% = 43,60 Kč
299,38 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (342,98 Kč / kus)
342,98 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Konektor pro desku plošných spojů
- Obsah: 1 ks
- Počet řádků: 2
- Počet pólů: 13
Technické parametry
- Počet konektorů: 26
- Izolační skupina: I
- Jmenovité rázové napětí (III/3): 2,5 kV
- Zásuvný systém: Svorkovnice MINI COMBICON - DFMC 1,5
- Zamykání: a Release vysouvací páčka
- Počet potenciály: 26
- Montážní výška (výška bez pájecí pin): 13,25 mm
- Okolní teplota (montáž): -5 °C ... 100 °C
- Zástrčková síla vždy pro pól: cca 3 N
- Ziehkraft vždy pro pól: cca 2 N
- Cyklů: 25
- Kategorie produktu
zásuvkový konektor na kabel
- Provedení
zásuvka
- Počet řádků
2
- Vlastnosti
s pružinovým spojem PUSH-IN
- Rastr (rozteč)
3.5 mm
- Počet pólů
13
- Šířka
52.4 mm
- Jmenovitý proud
8 A
- Jmenovitý proud - filtr
8 A
- Obsah
1 ks
- AWG max.
16
- AWG min.
24
- Délka izolace (max.)
10 mm

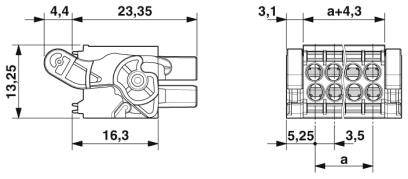

- Rozm.
(d x š x v) 27.79 x 52.4 x 13.25 mm
- Připojení
pružinové připojení
pružinová svorka
- Číslo výrobce
1790593
- Barva
zelená
- Izolační materiál
PA
- Materiál kontaktu
slitina mědi, pozinkovaná
- Finální úprava kontaktu
cín
- Jmenovité napětí
160 V
- V
13.25 mm
- Délka
27.79 mm
- maximální průřez
1.5 mm²
- Průřez min
0.2 mm²
- Max. teplota
+100 °C
- Min. teplota
-40 °C
- Typ
DFMC 1,5/13-ST-3,5-LR
- Pólů
26
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2209380 Phoenix Contact zásuvkový konektor na kabel 13, rozteč 3.5 mm, 1790593, 1 ks
List technických údajů 2209380 Phoenix Contact zásuvkový konektor na kabel 13, rozteč 3.5 mm, 1790593, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2209380 Phoenix Contact zásuvkový konektor na kabel 13, rozteč 3.5 mm, 1790593, 1 ks
Popis
Výměna probíhá, připojením push in. Definované kontaktové síla zaručuje dlouhodobě stabilní kontakty. Intuitivní ovládání pomocí barevně vzdálené ovládání tiskárny. Optimalizováno pro stísněné montážní situacích: ovládání a připojení vodiče z směru. Automatické zasunutí a intuitivní uvolnění díky barevných Lock-and-Release-Bedienhebel.
