Phoenix Contact zásuvkový konektor na kabel 10, rozteč 3.5 mm, 1790182, 1 ks

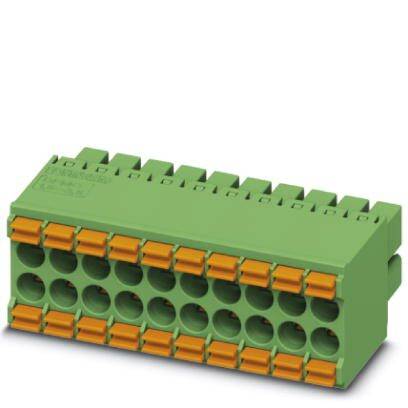

Zelený konektor s vícepólovým připojením a oranžovými zajišťovacími mechanismy, používaný pro elektrické propojení v rozváděčích.

Ilustrační obrázek

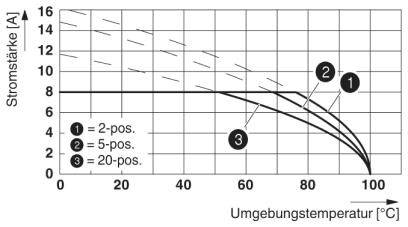

Graf zobrazuje závislost proudové intenzity v ampérech (A) na teplotě okolí ve stupních Celsia (°C) pro 2, 5 a 20 poloh.

Diagram znázorňuje elektrickou zásuvku a montážní desku se šesti montážními otvory pro šrouby, komponenty určené k upevnění elektrického zařízení.

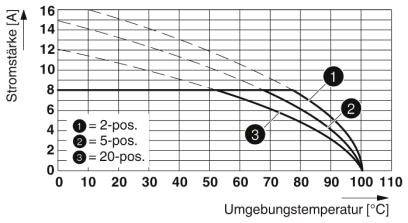

Graf znázorňuje proudovou intenzitu v závislosti na okolní teplotě. Tři křivky reprezentují 2-polohový, 5-polohový a 20-polohový spínač. Proudová intenzita klesá se zvyšující se teplotou.

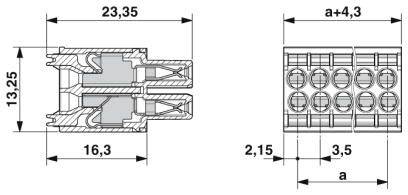

Technický výkres elektrického konektoru s rozměry v milimetrech: 23,35 x 13,25 x 16,3 pro levý pohled.

1/5

Ilustrační obrázek

Kategorie produktu

zásuvkový konektor na kabel

Provedení

zásuvka

Počet řádků

Rastr (rozteč)

3.5 mm

Počet pólů

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

49 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (318,18 Kč / kus)

318,18 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Konektor pro desku plošných spojů

Obsah: 1 ks
Počet řádků: 2
Počet pólů: 10

Technické parametry

Počet konektorů: 20
Izolační skupina: I
Jmenovité rázové napětí (III/3): 2,5 kV
Zásuvný systém: Svorkovnice MINI COMBICON - DFMC 1,5
Zamykání: bez
Počet potenciály: 20
Montážní výška (výška bez pájecí pin): 13,25 mm
Okolní teplota (montáž): -5 °C ... 100 °C
Zástrčková síla vždy pro pól: cca 3 N
Ziehkraft vždy pro pól: cca 2 N
Cyklů: 25

Kategorie produktu: zásuvkový konektor na kabel

Provedení: zásuvka

Počet řádků: 2

Vlastnosti: s pružinovým spojem PUSH-IN

Rastr (rozteč): 3.5 mm

Počet pólů: 10

Šířka: 35.8 mm

Jmenovitý proud: 8 A

Jmenovitý proud - filtr: 8 A

Obsah: 1 ks

AWG max.: 16

AWG min.: 24

Délka izolace (max.): 10 mm

Rozm.: (d x š x v) 23.35 x 35.8 x 13.25 mm

Připojení: pružinové připojení
pružinová svorka

Číslo výrobce: 1790182

Barva: zelená

Izolační materiál: PA

Materiál kontaktu: slitina mědi, pozinkovaná

Finální úprava kontaktu: cín

Jmenovité napětí: 160 V

V: 13.25 mm

Délka: 23.35 mm

maximální průřez: 1.5 mm²

Průřez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: DFMC 1,5/10-ST-3,5

Pólů: 20

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209366 Phoenix Contact zásuvkový konektor na kabel 10, rozteč 3.5 mm, 1790182, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209366 Phoenix Contact zásuvkový konektor na kabel 10, rozteč 3.5 mm, 1790182, 1 ks

Popis

Výměna probíhá, připojením push in. Definované kontaktové síla zaručuje dlouhodobě stabilní kontakty. Intuitivní ovládání pomocí barevně vzdálené ovládání tiskárny. Optimalizováno pro stísněné montážní situacích: ovládání a připojení vodiče z směru.

Tento text byl přeložen strojově.
