Ilustrační obrázek

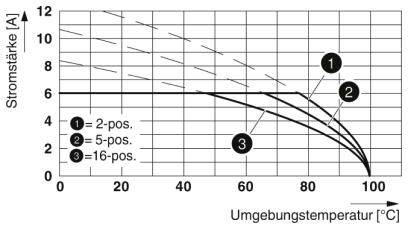

![Graf ukazuje proudovou intenzitu [A] v závislosti na okolní teplotě [°C]. Tři křivky pro 2-, 5- a 16-polohové nastavení. Rostoucí teplota snižuje proudovou intenzitu.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002209442TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

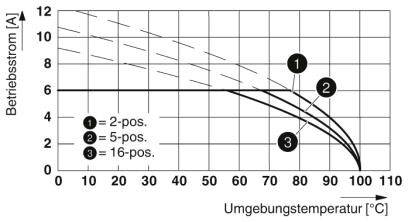

![Diagram zobrazuje 'Provozní proud [A]' vs 'Okolní teplota [°C]' se třemi křivkami pro 2-, 5- a 16-polohové konfigurace, které znázorňují pokles proudu při zvýšené teplotě.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002209442TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/5
Ilustrační obrázek

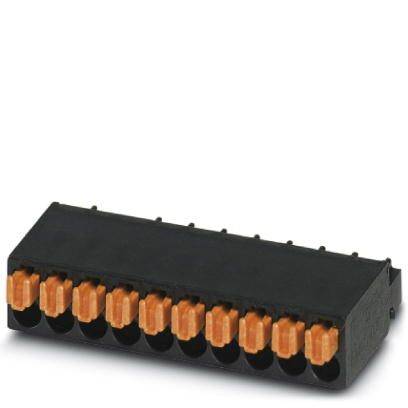

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 2.54 mm, 1821177, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
zásuvkový konektor na kabel
Provedení
zásuvka
Počet řádků
1
Rastr (rozteč)
2.54 mm
Počet pólů
10
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
169,41 Kč
5
6% = 10,29 Kč
159,12 Kč
10
8% = 12,72 Kč
156,69 Kč
25
9% = 15,48 Kč
153,93 Kč
50
11% = 18,57 Kč
150,84 Kč
100
14% = 23,70 Kč
145,71 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (169,41 Kč / kus)
169,41 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Konektor pro desku plošných spojů
- Obsah: 1 ks
- Počet řádků: 1
- Počet pólů: 10
Technické parametry
- Počet konektorů: 10
- Jmenovitý průřez: 0,5 mm²
- Izolační skupina: IIIa
- Jmenovité rázové napětí (III/3): 2,5 kV
- Zásuvný systém: MICRO COMBICON - FMC 0,5
- Zamykání: bez
- Počet potenciály: 10
- Montážní výška (výška bez pájecí pin): 5,35 mm
- Okolní teplota (montáž): -5 °C ... 100 °C
- Zástrčková síla vždy pro pól: cca 2 N
- Ziehkraft vždy pro pól: cca 2 N
- Počet zastrčení: 100
- Kategorie produktu
zásuvkový konektor na kabel
- Provedení
zásuvka
- Počet řádků
1
- Vlastnosti
s pružinovým spojem PUSH-IN
- Rastr (rozteč)
2.54 mm
- Počet pólů
10
- Šířka
25.9 mm
- Jmenovitý proud
6 A
- Jmenovitý proud - filtr
6 A
- Obsah
1 ks
- AWG max.
20
- AWG min.
26
- Délka izolace (max.)
7 mm
- Rozm.
(d x š x v) 14 x 25.9 x 5.35 mm
- Připojení
pružinové připojení
pružinová svorka
- Číslo výrobce
1821177
- Barva
černá
- Izolační materiál
LCP
- Materiál kontaktu
slitina mědi, pozlacená
- Finální úprava kontaktu
zlato
- Jmenovité napětí
160 V
- V
5.35 mm
- Délka
14 mm
- maximální průřez
0.5 mm²
- Průřez min
0.14 mm²
- Max. teplota
+100 °C
- Min. teplota
-40 °C
- Typ
FMC 0,5/10-ST-2,54
- Pólů
10
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2209442 Phoenix Contact zásuvkový konektor na kabel 10, rozteč 2.54 mm, 1821177, 1 ks
List technických údajů 2209442 Phoenix Contact zásuvkový konektor na kabel 10, rozteč 2.54 mm, 1821177, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2209442 Phoenix Contact zásuvkový konektor na kabel 10, rozteč 2.54 mm, 1821177, 1 ks
Popis
Pozlacené kontakty zajistí dlouhodobě stabilní kvalitu přenosu. Výměna probíhá, připojením push in. Definované kontaktové síla zaručuje dlouhodobě stabilní kontakty. Intuitivní ovládání pomocí barevně vzdálené ovládání tiskárny. Optimalizováno pro stísněné montážní situacích: ovládání a připojení vodiče z směru.
