Phoenix Contact zástrčkový konektor na kabel 5, rozteč 5.08 mm, 1808750, 1 ks

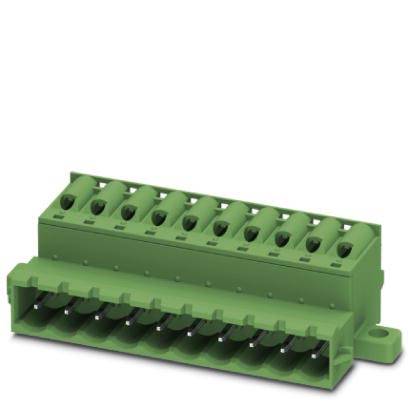

Zelený elektrický svorkovnicový blok s několika svorkami pro propojení vodičů nebo kabelů v elektrických obvodech.

Ilustrační obrázek

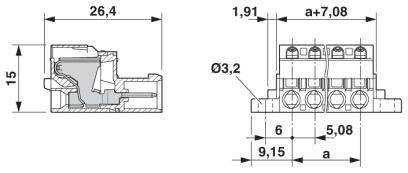

Technický výkres konektoru s rozměry: šířka 26,4 mm, výška 15 mm, průměr otvoru 3,2 mm, rozteč 5,08 mm.

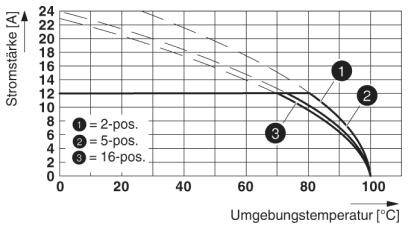

Diagram zatížitelnosti vodiče: X-osa ukazuje teplotu okolí (°C), Y-osa ukazuje proud (A). Tři křivky pro 2, 5 a 16-pólová připojení.

1/3

Ilustrační obrázek

Kategorie produktu

zástrčkový konektor na kabel

Provedení

zástrčka

Počet řádků

Rastr (rozteč)

5.08 mm

Počet pólů

Datasheety: (PDF)

Okamžité doručení: Út 6. 10.

31 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (74,37 Kč / kus)

107,43 Kč

-31 %

74,37 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Konektor pro desku plošných spojů

Obsah: 1 ks
Počet řádků: 1
Počet pólů: 5

Technické parametry

Počet konektorů: 5
Jmenovitý průřez: 2,5 mm²
Izolační skupina: I
Jmenovité rázové napětí (III/3): 4 kV
Zásuvný systém: CLASSIC COMBICON
Zamykání: bez
Počet potenciály: 5
Montážní výška (výška bez pájecí pin): 15 mm
Okolní teplota (montáž): -5 °C ... 100 °C
Zástrčková síla vždy pro pól: cca 8 N
Ziehkraft vždy pro pól: cca 6 N
Cyklů: 25

Kategorie produktu: zástrčkový konektor na kabel

Provedení: zástrčka

Počet řádků: 1

Vlastnosti: s pružinovým spojem PUSH-IN

Rastr (rozteč): 5.08 mm

Počet pólů: 5

Šířka: 38.62 mm

Jmenovitý proud: 12 A

Jmenovitý proud - filtr: 12 A

Obsah: 1 ks

AWG max.: 12

AWG min.: 24

Délka izolace (max.): 10 mm

Rozm.: (d x š x v) 26.4 x 38.62 x 15 mm

Připojení: pružinové připojení
pružinová svorka

Číslo výrobce: 1808750

Barva: zelená

Izolační materiál: PA

Materiál kontaktu: slitina mědi, pozinkovaná

Finální úprava kontaktu: cín

Jmenovité napětí: 320 V

V: 15 mm

Délka: 26.4 mm

maximální průřez: 2.5 mm²

Průřez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: FKICS 2,5/ 5-STD-5,08-RN

Pólů: 5

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209399 Phoenix Contact zástrčkový konektor na kabel 5, rozteč 5.08 mm, 1808750, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209399 Phoenix Contact zástrčkový konektor na kabel 5, rozteč 5.08 mm, 1808750, 1 ks

Popis

Výměna probíhá, připojením push in. Díky stanovené šroubovák otevřených prostoru umožňuje pohodlné připojení vodiče. Invertierter zástrčka s kolíkem kontakty pro fingerberuhrsichere přístroj výstupů nebo létající kabel. Intuitivní zámek chrání před nechtěným přerušením přívodu elektrického oddělení. S MSTB 2,5 rodiny kombinovat.

Tento text byl přeložen strojově.
