Domů
Konektory a kabely Konektory Konektory do DPS Zásuvné svorkovnice a konektory na DPS

Phoenix Contact zástrčkový konektor na kabel 4, rozteč 5.08 mm, 1842238, 1 ks

EAN:
Označení výrobce:
Objednací číslo:

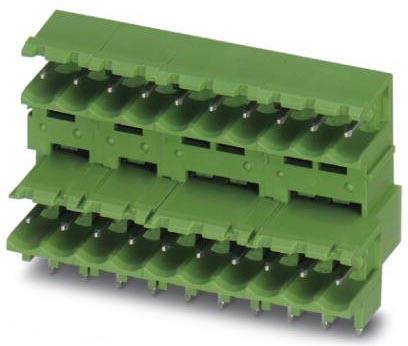

Zelený blok konektorů s několika vstupy, uspořádaný v třířadém rozložení. Vhodný pro elektronické aplikace.
Ilustrační obrázek
Zelený blok konektorů s několika vstupy, uspořádaný v třířadém rozložení. Vhodný pro elektronické aplikace.

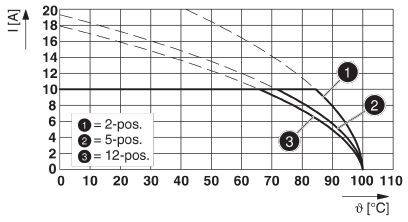

Graf zobrazuje proud (I[A]) v závislosti na teplotě (θ[°C]) se třemi křivkami: 1=2-pol., 2=5-pol., 3=12-pol. Ukazuje závislost proudu na teplotě.

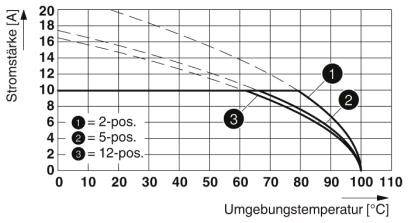

Graf ukazuje elektrický proud v závislosti na okolní teplotě pro 2, 5 a 12 poloh. Vyšší počet poloh snižuje intenzitu elektrického proudu.

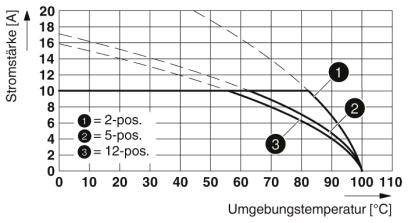

Graf zobrazuje intenzitu proudu v závislosti na okolní teplotě. Tři křivky: '2-pol.', '5-pol.', '12-pol.' Průběh: Intenzita proudu klesá se zvyšující se teplotou.

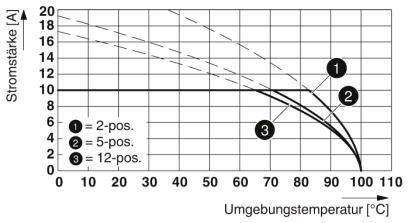

Graf znázorňuje proudovou intenzitu (A) v závislosti na okolní teplotě (°C) se třemi křivkami pro různé polohy (2-pos., 5-pos., 12-pos.). Proudová intenzita klesá se zvyšující se teplotou.

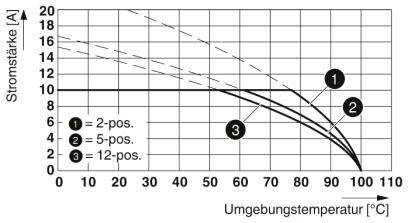

Graf znázorňuje proudovou intenzitu [A] v závislosti na okolní teplotě [°C]. Tři křivky pro 2-polohový, 5-polohový a 12-polohový spínač. Pokles s rostoucí teplotou.

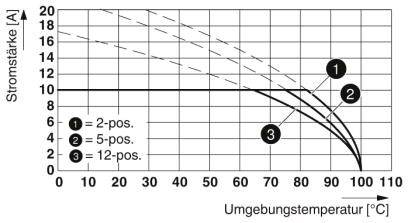

Graf závislosti proudu na teplotě se třemi křivkami pro různé polohy (2, 5, 12), osa x: teplota (°C), osa y: proud (A).

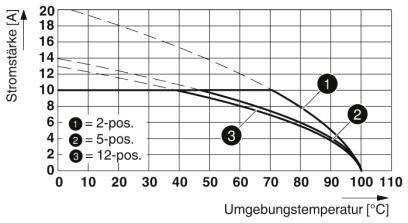

Graf znázorňuje vztah mezi proudem (A) a okolní teplotou (°C) pro 2-, 5- a 12pólové obvody. Proudová intenzita klesá se zvyšující se teplotou.

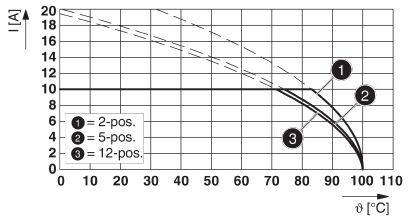

Graf zobrazuje proud-teplota charakteristiky pro 2, 5 a 12 poloh. Osy reprezentují proud (I) v ampérech a teplotu (Θ) ve stupních Celsia.
1/9
Ilustrační obrázek
Kategorie produktu
zástrčkový konektor na kabel
Provedení
zástrčka
Počet řádků
2
Rastr (rozteč)
5.08 mm
Počet pólů
4
Datasheety: (PDF)
European union
Phoenix Contact
Okamžité doručení: Čt 1. 10.

39 Ks
Prodej a doprava:
Conrad Electronic Obchodní podmínky

Počet

Celková cena (71,07 Kč / kus)
71,07 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident
  • Hlavní benefity
  • Technické parametry
  • Varianty
  • Ke stažení
  • Popis
  • Související

Hlavní benefity

Základní desky plošných spojů lišta

  • Obsah: 1 ks
  • Počet řádků: 2
  • Počet pólů: 4

Technické parametry

  • Počet konektorů: 8
  • Jmenovitý průřez: 2,5 mm²
  • Kolíkové rozměry: 1 x 1 mm
  • Izolační skupina: IIIa
  • Jmenovité rázové napětí (III/3): 4 kV
  • Zásuvný systém: CLASSIC COMBICON
  • Zamykání: bez
  • Počet potenciály: 8
  • Montážní výška (výška bez pájecí pin): 27,49 mm
  • Pinlange: 3,8 mm
  • Okolní teplota (montáž): -5 °C ... 100 °C
  • Zástrčková síla vždy pro pól: cca 8 N
  • Ziehkraft vždy pro pól: cca 6 N
  • Cyklů: 25
  • Frekvence: 10 - 150 - 10 Hz
Kategorie produktu

zástrčkový konektor na kabel

Provedení

zástrčka

Počet řádků

2

Rastr (rozteč)

5.08 mm

Počet pólů

4

Šířka

22.87 mm

Jmenovitý proud

10 A

Jmenovitý proud - filtr

10 A

Obsah

1 ks

Rozm.

(d x š x v) 20.1 x 22.87 x 31.29 mm

Připojení

do DPS

Číslo výrobce

1842238

Barva

zelená

Izolační materiál

PBT

Materiál kontaktu

slitina mědi, pozinkovaná

Kontaktní povrch tiskové strany

cín

Finální úprava kontaktu

cín

Jmenovité napětí

320 V

V

31.29 mm

Délka

20.1 mm

Max. teplota

+100 °C

Min. teplota

-40 °C

Typ

MDSTBW 2,5/ 4-G-5,08

UKCA

Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr
Šířka
Počet řádků
Počet pólů
Rastr (rozteč)

Phoenix Contact zástrčkový konektor na kabel 4, rozteč 5.08 mm, 1842238, 1 ks
Phoenix Contact zástrčkový konektor na kabel 4, rozteč 5.08 mm, 1842238, 1 ks

2209466


Tento produkt
10 A
22.87 mm
2
4
5.08 mm
Phoenix Contact zástrčkový konektor na kabel 2, rozteč 2.5 mm, 1015242, 250 ks
Phoenix Contact zástrčkový konektor na kabel 2, rozteč 2.5 mm, 1015242, 250 ks

2208941


6 A
6.7 mm
1
2
2.5 mm
Phoenix Contact zástrčkový konektor na kabel 3, rozteč 2.5 mm, 1015243, 250 ks
Phoenix Contact zástrčkový konektor na kabel 3, rozteč 2.5 mm, 1015243, 250 ks

2208942


6 A
9.2 mm
1
3
2.5 mm
Phoenix Contact zástrčkový konektor na kabel 4, rozteč 2.5 mm, 1015244, 250 ks
Phoenix Contact zástrčkový konektor na kabel 4, rozteč 2.5 mm, 1015244, 250 ks

2208943


6 A
11.7 mm
1
4
2.5 mm
Phoenix Contact zástrčkový konektor na kabel 10, rozteč 7.62 mm, 1728934, 50 ks
Phoenix Contact zástrčkový konektor na kabel 10, rozteč 7.62 mm, 1728934, 50 ks

2209314


16 A
76.2 mm
1
10
7.62 mm
Phoenix Contact zástrčkový konektor na kabel 13, rozteč 3.5 mm, 1731594, 50 ks
Phoenix Contact zástrčkový konektor na kabel 13, rozteč 3.5 mm, 1731594, 50 ks

2209316


8 A
49.7 mm
1
13
3.5 mm
Phoenix Contact zástrčkový konektor na kabel 19, rozteč 5.08 mm, 1758186, 1 ks
Phoenix Contact zástrčkový konektor na kabel 19, rozteč 5.08 mm, 1758186, 1 ks

2209330


12 A
96.52 mm
1
19
5.08 mm
Phoenix Contact zástrčkový konektor na kabel 12, rozteč 7.5 mm, 1766440, 1 ks
Phoenix Contact zástrčkový konektor na kabel 12, rozteč 7.5 mm, 1766440, 1 ks

2209336


12 A
90 mm
1
12
7.5 mm
Phoenix Contact zástrčkový konektor na kabel 2, rozteč 15 mm, 1784790, 25 ks
Phoenix Contact zástrčkový konektor na kabel 2, rozteč 15 mm, 1784790, 25 ks

2209359


125 A
31.3 mm
1
2
15 mm
Phoenix Contact zástrčkový konektor na kabel 3, rozteč 15 mm, 1784868, 25 ks
Phoenix Contact zástrčkový konektor na kabel 3, rozteč 15 mm, 1784868, 25 ks

2209360


125 A
46.3 mm
1
3
15 mm

Ke stažení

List technických údajů

European union

List technických údajů 2209466 Phoenix Contact zástrčkový konektor na kabel 4, rozteč 5.08 mm, 1842238, 1 ks

List technických údajů 2209466 Phoenix Contact zástrčkový konektor na kabel 4, rozteč 5.08 mm, 1842238, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209466 Phoenix Contact zástrčkový konektor na kabel 4, rozteč 5.08 mm, 1842238, 1 ks

Popis

Maximální flexibilitu při přístroj design - základní lišta pro konektor s různým technologií. Jednodušší výměna desky plošných spojů pomocí zásuvné moduly. Známý montáž principu umožňuje použití na celém světě. Připojení vodiče v několika podlažími získali umožňuje vyšší hustota kontaktů.

Tento text byl přeložen strojově.

Popis

Maximální flexibilitu při přístroj design - základní lišta pro konektor s různým technologií. Jednodušší výměna desky plošných spojů pomocí zásuvné moduly. Známý montáž principu umožňuje použití na celém světě. Připojení vodiče v několika podlažími získali umožňuje vyšší hustota kontaktů.

Tento text byl přeložen strojově.
