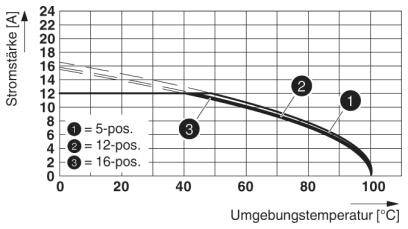

![Graf znázorňuje proudovou intenzitu [A] v závislosti na okolní teplotě [°C]. Tři křivky pro 5-pólový (1), 12-pólový (2) a 16-pólový (3) systém. Klesající směrem doprava.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002209449TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/3
Ilustrační obrázek

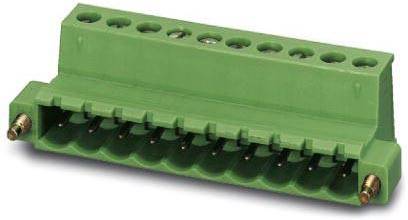

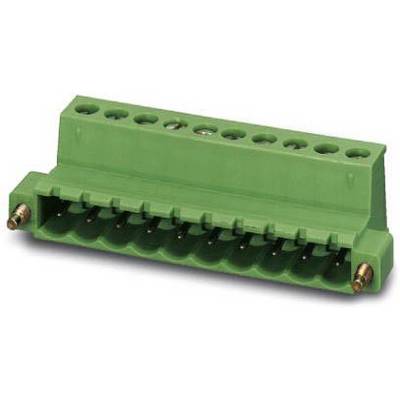

Phoenix Contact zástrčkový konektor na kabel 14, rozteč 5.08 mm, 1825433, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
zástrčkový konektor na kabel
Provedení
zástrčka
Počet řádků
1
Rastr (rozteč)
5.08 mm
Počet pólů
14
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
276,86 Kč
3
6% = 15,31 Kč
261,55 Kč
5
8% = 21,46 Kč
255,40 Kč
10
9% = 25,50 Kč
251,36 Kč
25
11% = 30,09 Kč
246,77 Kč
50
13% = 35,19 Kč
241,67 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (276,86 Kč / kus)
276,86 Kč
Bez DPH.
Už jen 4 Ks skladem!
Hlavní benefity
Konektor pro desku plošných spojů
- Obsah: 1 ks
- Počet řádků: 1
- Počet pólů: 14
Technické parametry
- Počet konektorů: 14
- Jmenovitý průřez: 2,5 mm²
- Izolační skupina: I
- Jmenovité rázové napětí (III/3): 4 kV
- Zásuvný systém: CLASSIC COMBICON
- Zamykání: šroubové příruba
- Počet potenciály: 14
- Montážní výška (výška bez pájecí pin): 15 mm
- Okolní teplota (montáž): -5 °C ... 100 °C
- Zástrčková síla vždy pro pól: cca 8 N
- Ziehkraft vždy pro pól: cca 7 N
- Cyklů: 25
- Kategorie produktu
zástrčkový konektor na kabel
- Provedení
zástrčka
- Počet řádků
1
- Vlastnosti
s tahovým pouzdrem
- Rastr (rozteč)
5.08 mm
- Počet pólů
14
- Šířka
81.24 mm
- Jmenovitý proud
12 A
- Jmenovitý proud - filtr
12 A
- Obsah
1 ks
- AWG max.
12
- AWG min.
24
- Délka izolace (max.)
7 mm

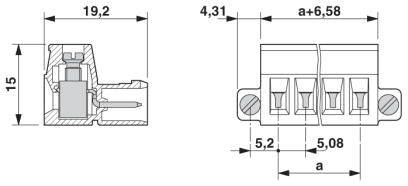

- Rozm.
(d x š x v) 19 x 81.24 x 15 mm
- Připojení
šroubovací
- Rozměry závitu
M3
- Číslo výrobce
1825433
- Barva
zelená
- Izolační materiál
PA
- Materiál kontaktu
slitina mědi, pozinkovaná
- Finální úprava kontaktu
cín
- Jmenovité napětí
320 V
- V
15 mm
- Délka
19 mm
- maximální průřez
2.5 mm²
- Průřez min
0.2 mm²
- Max. teplota
+100 °C
- Min. teplota
-40 °C
- Typ
IC 2,5/14-STF-5,08
- Pólů
14
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2209449 Phoenix Contact zástrčkový konektor na kabel 14, rozteč 5.08 mm, 1825433, 1 ks
List technických údajů 2209449 Phoenix Contact zástrčkový konektor na kabel 14, rozteč 5.08 mm, 1825433, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2209449 Phoenix Contact zástrčkový konektor na kabel 14, rozteč 5.08 mm, 1825433, 1 ks
Popis
Toto připojení principu umožňuje použití na celém světě. Jednodušší výměna desky plošných spojů pomocí zásuvné moduly. Šroubovací příruba pro maximální mechanická stabilita. Invertierter zástrčka s kolíkem kontakty pro fingerberuhrsichere přístroj výstupů nebo létající kabel. S MSTB 2,5 rodiny kombinovat. Nízké zahřívání díky maximální kontakt.
