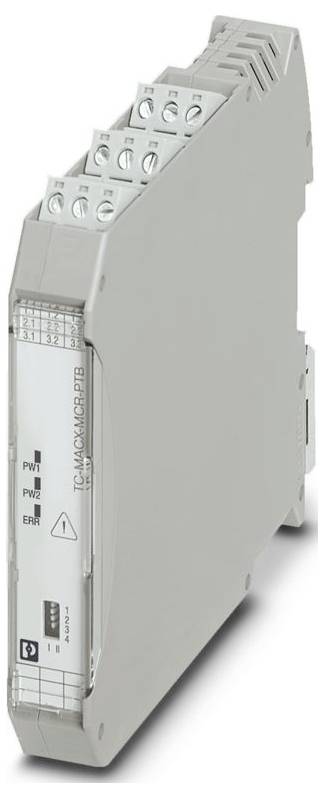

Phoenix Contact TC-MACX-MCR-PTB 2904673 Modul hlásiče napájení/poruch
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 623,97 Kč / kus)
3 623,97 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ připojení: Šroubové připojení
- Závit šroubu: M3
- Utahovací moment: 0,5 Nm 0,6 Nm
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
- Průřez vodiče AWG: 24... 14
- Šířka: 17,5 mm
- Výška: 103,6 mm
- Hloubka: 113,7 mm
- Barva: Šedá (RAL 7042)
- Materiál pouzdra: PA 6.6
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -20 °C ... 60 °C (pouze na terminaci CARRIER)
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: ≤ 2000 m
- Normy/předpisy: EN 61000-4-6
- Poznámka: Během procesu ovlivňování může dojít k malým odchylkám.
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Délka odizolování: 7 mm
- Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
- ATEX: NORMA ATEX
- Označení UL 61010 listed; třída I, div. 2, GROUPS A, B, C, D T5; TŘÍDA I, pásmo 2, skupina IIC
- UL, USA/Kanada: UL, USA/Kanada
- Výstupní napětí: Vstupní napětí - 0,7 V.
- CE: CE
- Certifikát: PxCIF21UKEX2904673X
- Signál: Signál
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Rušivé vyzařování: Rušení
- Ovlivňování vedením: Ovlivňování vedením
- Odolnost vůči rušení EN 61000-6-2
- Spínací napětí maximálně: 30 v AC/DC (2 a)
- Ukazatel stavu: 1x červená LED dioda (chyba); 2x zelená LED dioda (PWR1 a PWR2)
- Označení: Rušení šířené vedením
- Omezení použití: Omezení použití
- EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
- Provedení kontaktu: 1 přepínací kontakt
- Třída hořlavosti podle UL 94 (pouzdro): V0 (pouzdro)
- Materiál kontaktu: AgSnO, tvrdé zlacení
- UKCA EX (UKEX): UKCA EX (UKEX)
- Ochrana proti přepólování a přepětí: Ano
- Výstupní signál max. Proudu: 2 a (rozsah redundance)
- Hloubka NS 35/7,5: 114,5 mm (zapuštění na nosnou lištu NS 35/7,5 podle EN 60715)
- Vstupní signál napětí: 19,2 v DC... napájení 18 - 30 V DC
- Spínání: Relé: Spínání: Relé
- Kritérium pro posouzení: A
- Kategorie produktu
Modul hlásiče napájení/poruch
- Počet výstupů relé max.
1
- Min. provozní napětí
19.2 V/DC
- Provozní napětí
19.2 V/DC (min)
- V
103.6 mm
- Délka
113.7 mm
- Šířka
17.5 mm
IP20
- Rozm.
(d x š x v) 113.7 x 17.5 x 103.6 mm
- Číslo výrobce
2904673
- Typ
TC-MACX-MCR-PTB
- Montáž
Montáž na DIN lištu
- Max. okolní teplota
60 °C
- Min. okolní teplota
-20 °C
- Ex zóna
2
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673 Modul hlásiče napájení/poruch
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673 Modul hlásiče napájení/poruch
Popis
Modul hlásiče napájení a poruch se šroubovým připojením, pouze pro použití na terminaci CARRIER, exkluzivně související sběrnicovou lištu
