Phoenix Contact SUBCON-PLUS-PROFIB/PG/FC 90 datový zástrčkový konektor pro senzory - aktory, 2313685, piny: 9, 1 ks

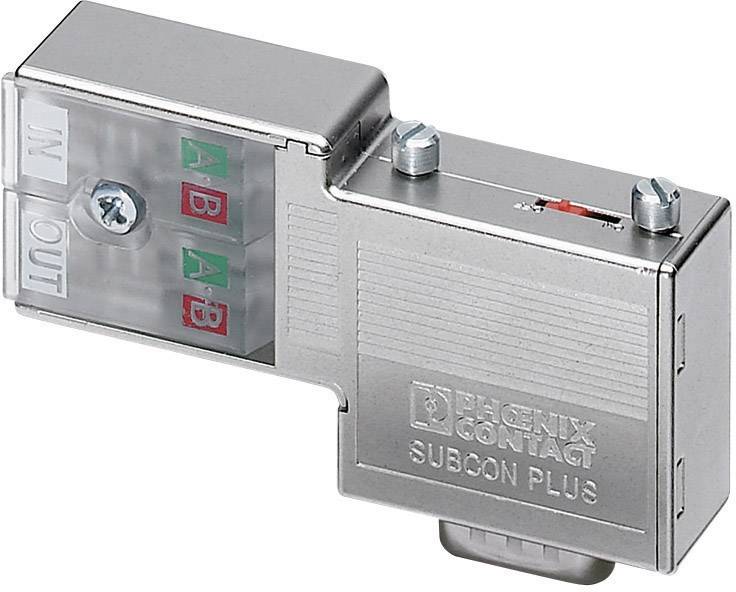

Kovově vypadající adaptér od Phoenix Contact s označením 'IN' a 'OUT', zobrazující interní barevné kódování pro připojení.

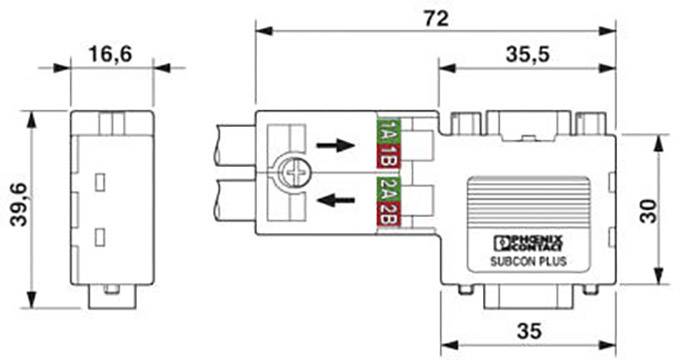

Technický výkres elektrického konektoru. Rozměry: 72x39,6 mm, šipky pro směr proudění, označené '1A', '1B', '2A', '2B'.

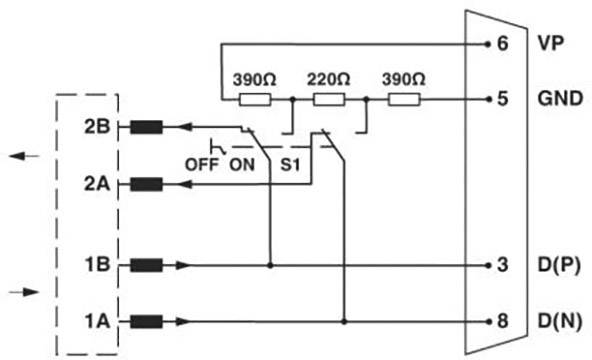

Schéma zapojení elektronické součástky. Spoje vedou přes rezistory do bodů 1A, 1B, 2A, 2B a na piny 3, 5, 6, 8.

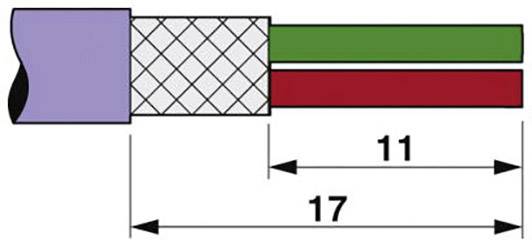

Příčný řez kabelu se dvěma vodiči, zeleným a červeným. Délka kabelového pláště: 17, délka vodičů: 11.

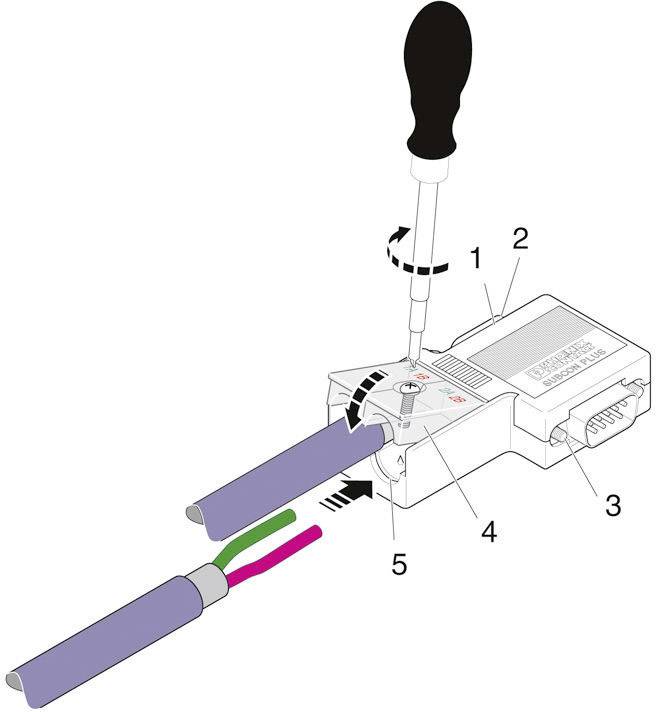

Návod na instalaci konektoru: 1. Otočte šroubovákem ve směru hodinových ručiček. 2. Zasuňte kabel. 3. Zajistěte připojení.
1/5
Kategorie produktu
datový zástrčkový konektor pro senzory - aktory
Provedení
zástrčka, zahnutá
Norma zástrčky
BUS konektor
Strana připojení A
zástrčka D-SUB
Strana připojení B
přizpůsobitelná
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: St 11. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (1 755,00 Kč / kus)
1 755,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Přiřazení pinů: 3, 5, 6, 8
Druh obalu

Piece

Typ

SUBCON-PLUS-PROFIB/PG/FC 90

Kategorie produktu

datový zástrčkový konektor pro senzory - aktory

Provedení

zástrčka, zahnutá

Norma zástrčky

BUS konektor

Strana připojení A

zástrčka D-SUB

Strana připojení B

přizpůsobitelná

Počet pólů

9

Jmenovité napětí

5 V

Jmenovitý proud

0.10 A

Jmenovitý proud - filtr

100 mA

Průřez připojovacího vodiče (max.)

0.32 mm²

Připojení

IDC

Vlastnosti

I-Net Profibus

Min. teplota

-20 °C

Max. teplota

+75 °C

Číslo výrobce

2313685

Obsah

1 ks

Ø kabelu

7,6 - 8,4 mm

9

Male

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 1438557 Phoenix Contact SUBCON-PLUS-PROFIB/PG/FC 90 datový zástrčkový konektor pro senzory - aktory, 2313685, piny: 9, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1438557 Phoenix Contact SUBCON-PLUS-PROFIB/PG/FC 90 datový zástrčkový konektor pro senzory - aktory, 2313685, piny: 9, 1 ks
