Name: Phoenix Contact SPE-T1-M8MSM/2,0-97B/M8MSM Spojovací kabel, 1217526, piny: 2, 2 m, 1 ks
Brand: Phoenix Contact
SKU: 3566670
Availability: BackOrder

Phoenix Contact SPE-T1-M8MSM/2,0-97B/M8MSM Spojovací kabel, 1217526, piny: 2, 2 m, 1 ks-0

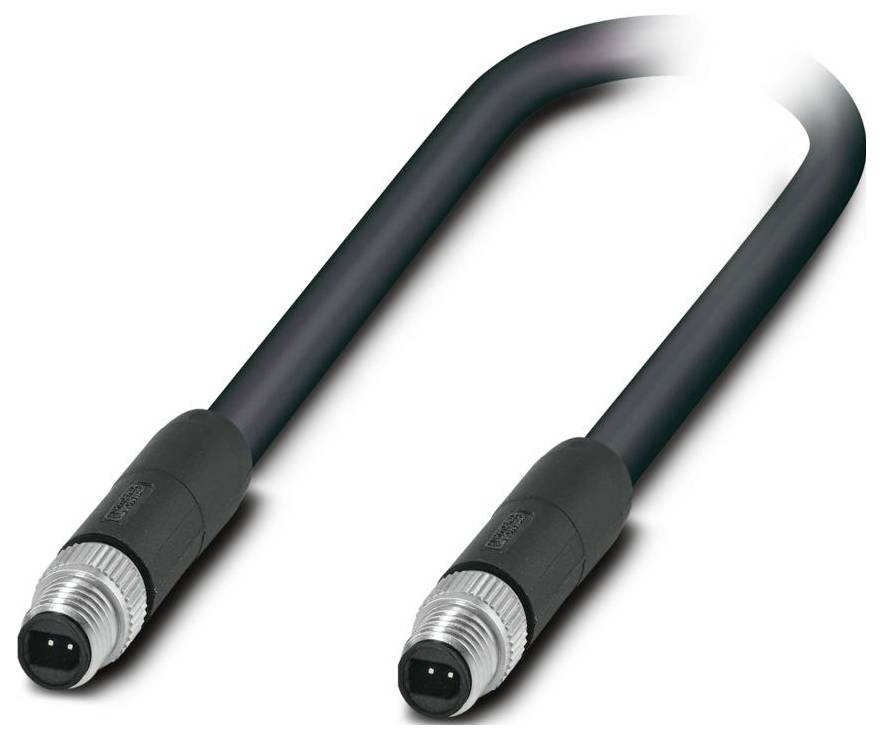

Ilustrační obrázek

Kategorie produktu

Spojovací kabel

Norma zástrčky

ethernet

Strana připojení A

zástrčka M8, rovná

Strana připojení B

zástrčka M8, rovná

Počet pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 27. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (962,81 Kč / kus)

962,81 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Počet pólů 2
JMENOVITÉ NAPĚTÍ UN: 48 V AC; 60 V DC
Utahovací moment 0,2 Nm
Třída hořlavosti podle UL 94: V0
Okolní podmínky: Okolní podmínky
Ochrana: IP65; IP67
Teplota okolí (provoz): -20 °C ... 80 °C (kabel, pevné uložení)
Normy/předpisy: IEC 63171-5
Poznámka: T1-SPE
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těsnění: FKM
Materiál kontaktu: Ni/au
Vnější průměr kabelu 5,10 mm ±0,2 mm
Sběrnicový systém: Ethernet
Vnější plášť, materiál: PVC
Materiál vodiče: Pocínovaná měděná licna
Délka vedení: 2 m
Průřez vodičů: 2x 0,34 mm²
Stínění: Technologie Advanced Shielding
Standardní označení: Konektor M8
Ukazatel stavu: ne
Vnější plášť, barva: Černá
Použití: Standardní
Přenos média: Měď
Izolační odpor: ≥ 5 GΩ*km
Materiál kontaktu: Měď
Připojení: Přiřazení připojení
Ukazatel stavu: ne
Materiál držáku kontaktu: PP
UL AWM STYLE 2095 (80 °C / 300 V)
Stíněný: Ano
Typ vedení: Jednopárovací Ethernet PVC, flexibilní, černá [97B]
Uspořádání vodiče signálového vedení: 7x
Vodiče AWG: 22
Průměr žil včetně izolace: 1,65 mm
Materiál izolace žil: Pěnový PE
Jednožilový, barva: Bílá, modrá
Tloušťka stěny vnějšího pláště: 0,55 mm
Celkový stočený: 1 pár s plniva podélně stočeným
Jmenovité napětí kabelu 300 V.
Minimální poloměr ohybu, pevné uložení: 4 x D.
Nejmenší poloměr ohybu, pevné uložení: 21 mm
Nehořlavost: Podle FT-2
Počet kabelových průchodů: 1
Počet zastrčení: ≥ 100
Konektor 1: Konektor 1
Konektor 2: Konektor 2
Maximální odpor vodiče: ≤ 59,4 Ω/km
Uspořádání vodičů: 1x 2 x AWG 22/7, s/FTP
Optické stínění: 80 %
Vlnový odpor 100 Ω ±15 Ω (při 20 MHz)
M8: M8
Párové stočení: 2 vodiče pro pár
Materiál těla: TPU, nehořlavý, samozhášecí
Materiál šroubení: Poniklovaný zinkový odlitek
Typ senzoru: Jednosenzorový Ethernet
Typ signálu/kategorie: Jednopárovací Ethernet CAT B Cat 63171
Přenosová rychlost: Až 10 Mbit/s.
Výkres: Polární obraz Single Pair Ethernet, 2pólový
Provedení: Zástrčka M8, rovná, 2pólová, stíněná (Advanced Shielding Technology), kódování: SPE
Kontakt | barva (označení signálu) | kontakt (volitelný): 1 | WH (RX/TX+) | 1; 2 | BU (RX/TX) | 2
Single Pair Ethernet PVC flexibilní, černá [97B]: Jednopárovací Ethernet, PVC, flexibilní, černá [97B]

Typ: SPE-T1-M8MSM/2,0-97B/M8MSM

Kategorie produktu: Spojovací kabel

Norma zástrčky: ethernet

Strana připojení A: zástrčka M8, rovná

Strana připojení B: zástrčka M8, rovná

Počet pólů: 2

Délka kabelu: 2 m

Materiál pláště: PVC

Jmenovité napětí: 48 V/AC
60 V/DC

Vnější Ø: 5.10 mm

Připojení: konektor M8

Typ závitu, šířka připojení: M8

Typ závitu, připojení kabelu a montáž: M8

Barva kabelu: černá

Materiál kontaktu: měď

Kontaktní plocha: Ni/Au

: IP65
IP67

Vlastnosti: stíněný

Min. teplota: -20 °C

Max. teplota: 80 °C

Číslo výrobce: 1217526

Obsah: 1 ks

Průměr: 5.10 mm

Ø kabelu do: 5.30 mm

Ø kabelu od: 4.90 mm

Průměr kabelu (rozsah): 4.90 - 5.30 mm

Jmenovité napětí: 48 V

Stíněný: Ano

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Délka kabelu

Jmenovité napětí

Norma zástrčky

Počet pólů

Strana připojení A

Strana připojení B

Typ upevnění

Typ závitu, šířka připojení

Phoenix Contact NBC-FS/ 2,0-94B/R4MC SCO Spojovací kabel, 1407452, piny: 8, 2 m, 1 ks

Objednací číslo:3586410

Není k dispozici

Conrad Electronic

2 m

30 V/AC

ethernet

zástrčka RJ45

zásuvka M12, rovná

Speedcon

M12 SPEEDCON

Min.: 1

Násobky: 1

1 152,89 Kč^*

Phoenix Contact NBC-FS/ 2,0-94B/R4QC SCO Spojovací kabel, 1407460, piny: 8, 2 m, 1 ks

Objednací číslo:3586400

Není k dispozici

Conrad Electronic

2 m

30 V/AC

ethernet

zástrčka RJ45

zásuvka M12, rovná

Push-Pull

M12 SPEEDCON

Min.: 1

Násobky: 1

1 280,17 Kč^*

Phoenix Contact NBC-FS/ 5,0-94B/R4RC SCO Spojovací kabel, 1407457, piny: 8, 5 m, 1 ks

Objednací číslo:3586414

Není k dispozici

Conrad Electronic

5 m

30 V/AC

ethernet

zástrčka RJ45

zásuvka M12, rovná

Push-Pull

M12 SPEEDCON

Min.: 1

Násobky: 1

1 619,01 Kč^*

Phoenix Contact NBC-FS/10,0-94B/R4QC SCO Spojovací kabel, 1407462, piny: 8, 10 m, 1 ks

Objednací číslo:3586418

Není k dispozici

Conrad Electronic

10 m

30 V/AC

ethernet

zástrčka RJ45

zásuvka M12, rovná

Push-Pull

M12 SPEEDCON

Min.: 1

Násobky: 1

2 045,45 Kč^*

Phoenix Contact NBC-FSD/ 1,0-93K/R4AC SCO Spojovací kabel, 1411539, piny: 4, 1 m, 10 ks

Objednací číslo:3586581

Není k dispozici

Conrad Electronic

1 m

48 V/AC

RJ45

zásuvka M12, rovná

zástrčka RJ45

Speedcon

M12 SPEEDCON

Min.: 1

Násobky: 1

6 371,07 Kč^*

Phoenix Contact NBC-FSD/ 2,0-93K/R4AC SCO Spojovací kabel, 1411540, piny: 4, 2 m, 1 ks

Objednací číslo:3586610

Není k dispozici

Conrad Electronic

2 m

48 V/AC

RJ45

zásuvka M12, rovná

zástrčka RJ45

Speedcon

M12 SPEEDCON

Min.: 1

Násobky: 1

809,09 Kč^*

Phoenix Contact NBC-FSD/ 5,0-93K/R4AC SCO Spojovací kabel, 1411541, piny: 4, 5 m, 1 ks

Objednací číslo:3586612

Není k dispozici

Conrad Electronic

5 m

48 V/AC

RJ45

zásuvka M12, rovná

zástrčka RJ45

Speedcon

M12 SPEEDCON

Min.: 1

Násobky: 1

1 023,97 Kč^*

Phoenix Contact NBC-FSD/10,0-93K/R4AC SCO Spojovací kabel, 1411542, piny: 4, 10 m, 1 ks

Objednací číslo:3586613

Není k dispozici

Conrad Electronic

10 m

48 V/AC

RJ45

zásuvka M12, rovná

zástrčka RJ45

Speedcon

M12 SPEEDCON

Min.: 1

Násobky: 1

1 450,41 Kč^*

Phoenix Contact NBC-M12FR/0,5-971/R4AQ VR Spojovací kabel, 1412402, piny: 6, 0.50 m, 50 ks

Objednací číslo:3586617

Není k dispozici

Conrad Electronic

0.50 m

30 V

RJ45

zásuvka M12, zahnutá

zástrčka RJ45

Min.: 1

Násobky: 1

44 491,74 Kč^*

Phoenix Contact NBC-M12FS/0,5-971/R4AQ VR Spojovací kabel, 1412378, piny: 6, 0.50 m, 50 ks

Objednací číslo:3586616

Není k dispozici

Conrad Electronic

0.50 m

30 V

RJ45

zásuvka M12, rovná

zástrčka RJ45

Min.: 1

Násobky: 1

43 342,98 Kč^*

Ke stažení

List technických údajů

List technických údajů 3566670 Phoenix Contact SPE-T1-M8MSM/2,0-97B/M8MSM Spojovací kabel, 1217526, piny: 2, 2 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3566670 Phoenix Contact SPE-T1-M8MSM/2,0-97B/M8MSM Spojovací kabel, 1217526, piny: 2, 2 m, 1 ks

Popis

Síťový kabel, single Pair Ethernet CAT a Cat (10 Mbit/s), 2pólový, PVC, černý, stíněný (Advanced Shielding Technology), zástrčka rovná M8-SPE / IP67, zástrčka rovná M8-SPE / IP67, délka kabelu 2 m.

Tento text byl přeložen strojově.
