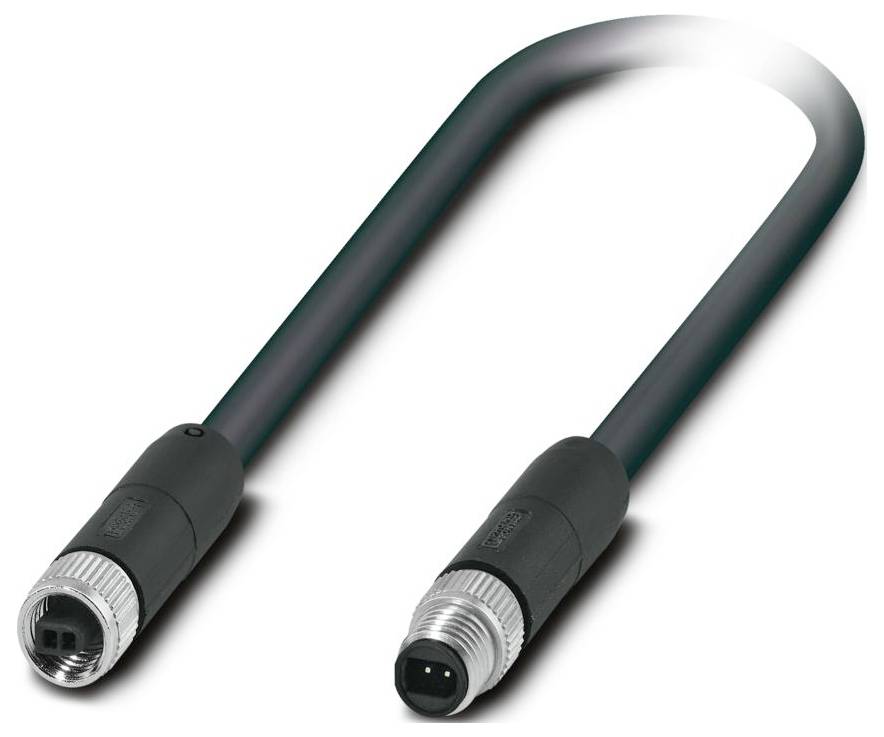

Phoenix Contact SPE-T1-M8MSM/2,0-97B/M8FSF Spojovací kabel, 1217524, piny: 2, 2 m, 1 ks

Phoenix Contact SPE-T1-M8MSM/2,0-97B/M8FSF Spojovací kabel, 1217524, piny: 2, 2 m, 1 ks-0
Ilustrační obrázek
Kategorie produktu
Spojovací kabel
Provedení
Rovná zástrčka na rovnou spojku
Norma zástrčky
ethernet
Strana připojení A
zástrčka M8, rovná
Strana připojení B
zásuvka M8, rovná
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Po 9. 11.
2 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (1 165,00 Kč / kus)
1 165,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Už jen 2 Ks skladem!
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Počet pólů 2
  • JMENOVITÉ NAPĚTÍ UN: 72 V DC
  • Utahovací moment 0,2 Nm
  • Třída hořlavosti podle UL 94: V0
  • Okolní podmínky: Okolní podmínky
  • Ochrana: IP65; IP67
  • Teplota okolí (provoz): -20 °C ... 80 °C (kabel, pevné uložení)
  • Normy/předpisy: IEC 63171-5
  • Poznámka: T1-SPE
  • Izolační vlastnosti: Izolační vlastnosti
  • Přepěťová kategorie: II
  • Stupeň znečištění: 3
  • Materiál těsnění: FKM
  • Materiál kontaktu: Ni/au
  • Vnější průměr kabelu 5,10 mm ±0,2 mm
  • Sběrnicový systém: Ethernet
  • Vnější plášť, materiál: PVC
  • Materiál vodiče: Pocínovaná měděná licna
  • Délka vedení: 2 m
  • Průřez vodičů: 2x 0,34 mm²
  • Stínění: Technologie Advanced Shielding
  • Standardní označení: Konektor M8
  • Ukazatel stavu: ne
  • Vnější plášť, barva: Černá
  • Použití: Standardní
  • Přenos média: Měď
  • Izolační odpor: ≥ 5 GΩ*km
  • Materiál kontaktu: Měď
  • Připojení: Přiřazení připojení
  • Ukazatel stavu: ne
  • Materiál držáku kontaktu: PP
  • UL AWM STYLE 2095 (80 °C / 300 V)
  • Stíněný: Ano
  • Typ vedení: Jednopárovací Ethernet PVC, flexibilní, černá [97B]
  • Uspořádání vodiče signálového vedení: 7x
  • Vodiče AWG: 22
  • Průměr žil včetně izolace: 1,65 mm
  • Materiál izolace žil: Pěnový PE
  • Jednožilový, barva: Bílá, modrá
  • Tloušťka stěny vnějšího pláště: 0,55 mm
  • Celkový stočený: 1 pár s plniva podélně stočeným
  • Jmenovité napětí kabelu 300 V.
  • Minimální poloměr ohybu, pevné uložení: 4 x D.
  • Nejmenší poloměr ohybu, pevné uložení: 21 mm
  • Nehořlavost: Podle FT-2
  • Počet kabelových průchodů: 1
  • Počet zastrčení: ≥ 100
  • Konektor 1: Konektor 1
  • Konektor 2: Konektor 2
  • Maximální odpor vodiče: ≤ 59,4 Ω/km
  • Uspořádání vodičů:    1x 2 x AWG 22/7, s/FTP
  • Optické stínění: 80 %
  • Vlnový odpor 100 Ω ±15 Ω (při 20 MHz)
  • M8: M8
  • Párové stočení: 2 vodiče pro pár
  • Materiál těla: TPU, nehořlavý, samozhášecí
  • Materiál šroubení: Poniklovaný zinkový odlitek
  • Typ senzoru: Jednosenzorový Ethernet
  • Typ signálu/kategorie: Jednopárovací Ethernet CAT B Cat 63171
  • Přenosová rychlost: Až 10 Mbit/s.
  • Výkres: Polární obraz Single Pair Ethernet, 2pólový
  • Provedení: Zásuvka M8, rovná, 2pólová, stíněná (Advanced Shielding Technology), kódování: SPE
  • Kontakt | barva (označení signálu) | kontakt (volitelný): 1 (zástrčka) | WH (RX/TX+) | 1 (zásuvka); 2 (zástrčka) | BU (RX/TX) | 2 (zásuvka)
  • Single Pair Ethernet PVC flexibilní, černá [97B]: Jednopárovací Ethernet, PVC, flexibilní, černá [97B]
Typ

SPE-T1-M8MSM/2,0-97B/M8FSF

Kategorie produktu

Spojovací kabel

Provedení

Rovná zástrčka na rovnou spojku

Norma zástrčky

ethernet

Strana připojení A

zástrčka M8, rovná

Strana připojení B

zásuvka M8, rovná

Počet pólů

2

Délka kabelu

2 m

Materiál pláště

PVC

Jmenovité napětí

72 V/DC

Vnější Ø

5.10 mm

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Typ závitu, šířka připojení

M8

Typ závitu, připojení kabelu a montáž

M8

Barva kabelu

černá

Materiál kontaktu

měď

Kontaktní plocha

Ni/Au

IP65

IP67

Vlastnosti

stíněný

Min. teplota

-20 °C

Max. teplota

80 °C

Číslo výrobce

1217524

Obsah

1 ks

Průměr

5.10 mm

Ø kabelu do

5.10 mm

Průměr kabelu (rozsah)

5.10 mm (max)

Jmenovité napětí

72 V

Stíněný

Ano

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 3566666 Phoenix Contact SPE-T1-M8MSM/2,0-97B/M8FSF Spojovací kabel, 1217524, piny: 2, 2 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3566666 Phoenix Contact SPE-T1-M8MSM/2,0-97B/M8FSF Spojovací kabel, 1217524, piny: 2, 2 m, 1 ks

Popis

Síťový kabel, single Pair Ethernet CAT a Cat (10 Mbit/s), 2pólový, PVC, černý, stíněný (Advanced Shielding Technology), zástrčka M8-SPE / IP67, zásuvka M8-SPE / IP67, délka kabelu 2 m.
