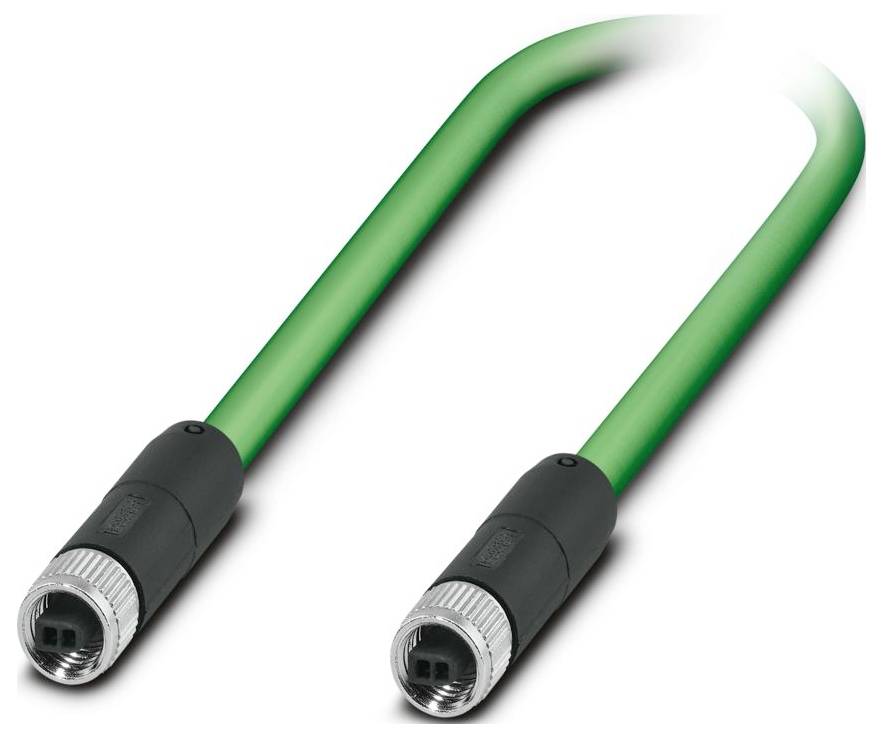

Phoenix Contact SPE-T1-M8FSF/2,0-99B/M8FSF Spojovací kabel, 1217320, piny: 2, 2 m, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Spojovací kabel
Norma zástrčky
ethernet
Strana připojení A
zásuvka M8, rovná
Strana připojení B
zásuvka M8, rovná
Počet pólů
2
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
875,21 Kč
3
3% = 28,45 Kč
846,76 Kč
5
5% = 39,82 Kč
835,39 Kč
10
5% = 47,35 Kč
827,86 Kč
25
6% = 55,93 Kč
819,28 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (875,21 Kč / kus)
875,21 Kč
Bez DPH.
Už jen 1 Ks skladem!
Technické parametry
- Počet pólů 2
- JMENOVITÉ NAPĚTÍ UN: 72 V DC
- Utahovací moment 0,2 Nm
- Třída hořlavosti podle UL 94: V0
- Okolní podmínky: Okolní podmínky
- Ochrana: IP65; IP67
- Teplota okolí (provoz): -40 °C ... 80 °C (kabel, pevné uložení); -25 °C... 80 °C (kabel, pohyblivé uložení); -25 °C... 80 °C (při instalaci)
- Normy/předpisy: IEC 63171-5
- Poznámka: T1-SPE
- Izolační vlastnosti: Izolační vlastnosti
- Přepěťová kategorie: II
- Stupeň znečištění: 3
- Materiál těsnění: FKM
- Materiál kontaktu: Ni/au
- Vnější průměr kabelu 5,50 mm ±0,1 mm
- Sběrnicový systém: Ethernet
- Vnější plášť, materiál: PUR
- Materiál vodiče: Čistá měděná licna
- Délka vedení: 2 m
- Průřez vodičů: 2x 0,34 mm²
- Stínění: Technologie Advanced Shielding
- Standardní označení: Konektor M8
- Ukazatel stavu: ne
- Vnější plášť, barva: Zelená
- Použití: Standardní
- Přenos média: Měď
- Izolační odpor: ≥ 5 GΩ*km
- Materiál kontaktu: Měď
- Připojení: Přiřazení připojení
- Ukazatel stavu: ne
- Materiál držáku kontaktu: PP
- UL AWM STYLE 20233 (80 °C / 300 V)
- Stíněný: Ano
- Typ vedení: Jednosměrný Ethernet PUR flexibilní, zelená [99B]
- Vodiče AWG: 22
- Průměr žil včetně izolace: 1,6 mm
- Materiál izolace žil: Pěnový PE
- Jednožilový, barva: Bílá, modrá
- Celkový stočený: 1 pár s plniva podélně stočeným
- Jmenovité napětí kabelu: ≤ 100 V.
- Minimální poloměr ohybu, pevné uložení: 4 x D.
- Minimální poloměr ohybu, flexibilní uložení: 8 x D.
- Nejmenší poloměr ohybu, pevné uložení: 22 mm
- Nejmenší poloměr ohybu, pohyblivý uložení: 44 mm
- Odolnost proti ohni: Podle IEC 60332-1-2; UL 1581, Sec. 1061 (Cable Flame); podle CSA FT1
- Odolnost vůči olejům: Podle DIN EN 60811-404
- Počet kabelových průchodů: 1
- Počet zastrčení: ≥ 100
- Konektor 1: Konektor 1
- Konektor 2: Konektor 2
- Neobsahuje halogeny: Podle IEC 60754-1
- Uspořádání vodičů: 1x 2 x AWG 22/7, s/FTP
- Optické stínění: 90 %
- Odpor smyčky: ≤ 120,00 Ω/km
- Vlnový odpor 100 Ω ±5 Ω (při 100 MHz)
- Zkušební napětí žíla/žíla: 2000 v (50 Hz, 1 min.)
- Zkušební napětí žíla/stínění: 2000,00 v (50 Hz, 1 min.)
- M8: M8
- PUR flexibilní Single Pair Ethernet [99B]: Jednoduchý Ethernet PUR, flexibilní, zelená [99B]
- Párové stočení: 2 vodiče pro pár
- Materiál těla: TPU, nehořlavý, samozhášecí
- Materiál šroubení: Poniklovaný zinkový odlitek
- Typ senzoru: Jednosenzorový Ethernet
- Typ signálu/kategorie: Jednopárovací Ethernet CAT B Cat 63171
- Přenosová rychlost: Až 1 Gbit/s.
- Výkres: Polární obraz Single Pair Ethernet, 2pólový
- Provedení: Zásuvka M8, rovná, 2pólová, stíněná (Advanced Shielding Technology), kódování: SPE
- Kontakt | barva (označení signálu) | kontakt (volitelný): 1 | WH (RX/TX+) | 1; 2 | BU (RX/TX) | 2
- Typ
SPE-T1-M8FSF/2,0-99B/M8FSF
- Kategorie produktu
Spojovací kabel
- Norma zástrčky
ethernet
- Strana připojení A
zásuvka M8, rovná
- Strana připojení B
zásuvka M8, rovná
- Počet pólů
2
- Délka kabelu
2 m
- Materiál pláště
PUR
- Jmenovité napětí
72 V/DC
- Vnější Ø
5.50 mm
- Průřez vodiče (kabely senzor-aktor)
0.34 mm²
- Připojení
Zásuvka M8
- Typ závitu, šířka připojení
M8
- Typ závitu, připojení kabelu a montáž
M8
- Barva kabelu
zelená
- Materiál kontaktu
měď
- Kontaktní plocha
Ni/Au
IP65
IP67
- Vlastnosti
bez halogenů
stíněný
- Min. teplota
-40 °C
- Max. teplota
80 °C
- Typ upevnění
šroubovací
- Číslo výrobce
1217320
- Obsah
1 ks
- Průměr
5.50 mm
- Ø kabelu do
5.50 mm
- Průměr kabelu (rozsah)
5.50 mm (max)
- Jmenovité napětí
72 V
- Stíněný
Ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3566652 Phoenix Contact SPE-T1-M8FSF/2,0-99B/M8FSF Spojovací kabel, 1217320, piny: 2, 2 m, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3566652 Phoenix Contact SPE-T1-M8FSF/2,0-99B/M8FSF Spojovací kabel, 1217320, piny: 2, 2 m, 1 ks
Popis
Síťový kabel, single Pair Ethernet CAT B Cat (1 Gbit/s), 2pólový, PUR bez halogenů, zelený, stíněný (Advanced Shielding Technology), zásuvka M8-SPE / IP67, zásuvka rovná M8-SPE / IP67, délka kabelu 2 m.
