Phoenix Contact SACC-FSD-4QO SH ETH SCO konektor akčního/snímacího členu , 1411069, piny: 4, 1 ks

Stříbrný válcovitý kovový konektor s několika kontaktními kolíky na bílém pozadí.

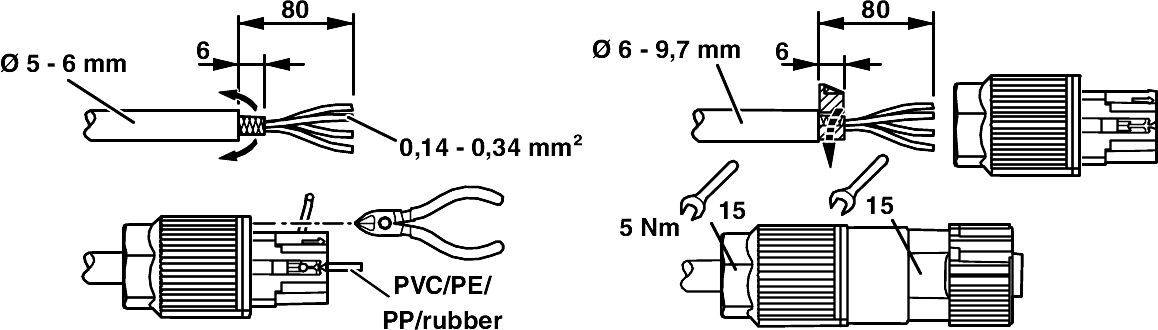

Technický výkres kabelových konektorů: Vlevo zobrazuje konektor s detaily průřezu kabelu, vpravo montáž s nástroji.

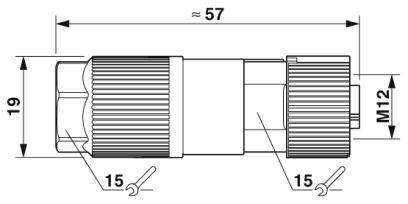

Technický výkres konektoru s rozměry: délka cca 57 mm, průměr 19 mm, závit M12. Velikost šroubů 15.

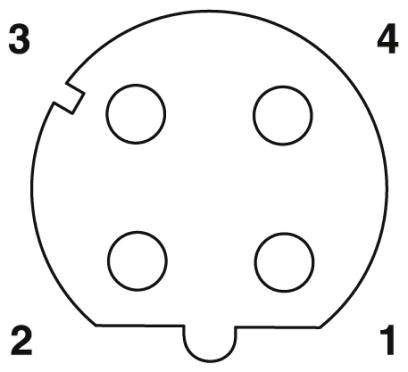

Kruhový konektor se čtyřmi číslovanými kontakty uspořádanými do kruhu. Horní kontakt má zářez pro orientaci.
1/4
Ilustrační obrázek
Kategorie produktu
konektor akčního/snímacího členu
Provedení
zásuvka, rovná
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M12, rovná
Počet pólů
4
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: St 11. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (725,00 Kč / kus)
725,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Druh signálu/Kategorie: Ethernet CAT5 (podle IEC 11801), 100 MBit/s
  • Normy a předpisy: konektor M12 podle IEC 61076-2-101
  • Izolační odpor: 100 MΩ
  • Cyklů: ≥ 100
  • Utahovací moment: 5 Nm (matice)
  • Stupeň znečištění: 3
  • Hořlavost podle UL 94: V0
  • Přepěťová kategorie: II
  • Materiál rukojeti: poniklovaný zinkový odlitek
  • Materiál s rýhovanou: poniklovaný zinkový odlitek
  • Materiál: těsnění NBR
Druh obalu

Piece

Typ

SACC-FSD-4QO SH ETH SCO

Kategorie produktu

konektor akčního/snímacího členu

Provedení

zásuvka, rovná

Norma zástrčky

senzorika konektoru

Strana připojení A

zásuvka M12, rovná

Počet pólů

4

Jmenovité napětí

48 V/AC

Jmenovitý proud

4 A

Jmenovitý proud - filtr

4 A

Průřez připojovacího vodiče (max.)

0.34 mm²

Vnější Ø

18.96707999 mm

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Připojení

IDC

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ D

Materiál kontaktu

CuSn

Kontaktní plocha

Ni/Au

maximální průřez

0.34 mm²

Průřez min

0.14 mm²

IP65

Vlastnosti

stíněný

Min. teplota

-40 °C

Max. teplota

+85 °C

Číslo výrobce

1411069

Obsah

1 ks

Ø kabelu do

9.7 mm

Ø kabelu od

5 mm

Průměr kabelu (rozsah)

5 - 9.7 mm

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 2209179 Phoenix Contact SACC-FSD-4QO SH ETH SCO konektor akčního/snímacího členu , 1411069, piny: 4, 1 ks

List technických údajů 2209179 Phoenix Contact SACC-FSD-4QO SH ETH SCO konektor akčního/snímacího členu , 1411069, piny: 4, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209179 Phoenix Contact SACC-FSD-4QO SH ETH SCO konektor akčního/snímacího členu , 1411069, piny: 4, 1 ks

Popis

Bezpečné použití v prostoru díky vysoké typy ochrany. Flexibilní: konektory pro montáž na místě. Idc připojení: inovativní a časově úsporné adjustování bez použití vyroben z licna.

Tento text byl přeložen strojově.
