Phoenix Contact SACC-CI-M12FSY-8P SMD SH-SP sada předloh, 1418638, piny: 8, 5 ks

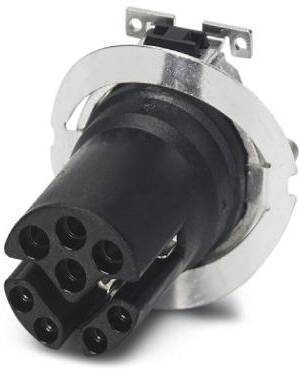

Černená kulatá zástrčka s několika otvory, obklopená stříbrným kovovým kroužkem. Nahoře jsou viditelné dva připojovací body.

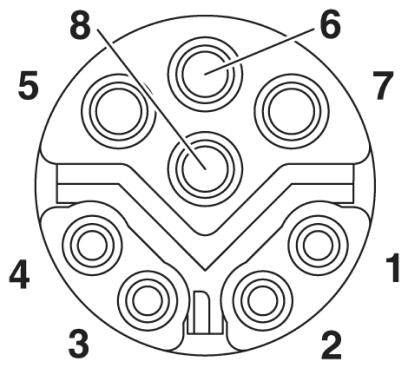

Schéma elektrického zapojení s osmi očíslovanými kontakty uspořádanými do kruhu, zvýrazněny jsou kontakty 8 a 6.

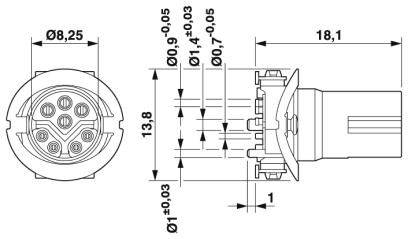

Technický výkres konektoru s rozměry v milimetrech. Zobrazuje pohled zepředu a z boku.

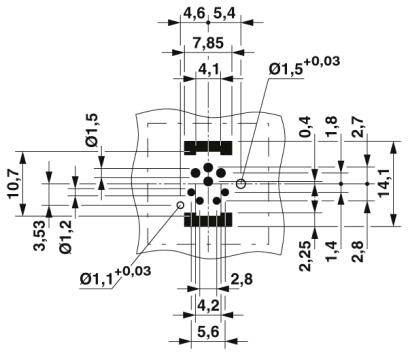

Technický výkres mechanické součástky s přesnými rozměry v milimetrech. Zobrazuje průměry, vzdálenosti a tolerance.

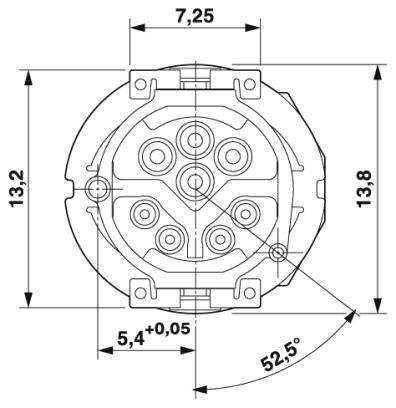

Technický výkres konektoru s rozměry: průměr 52,5°, výška 13,2, šířka 13,8, vzdálenost 7,25, tolerance 5,4+0,05.
1/5
Ilustrační obrázek
Kategorie produktu
sada předloh
Provedení
zásuvka, rovná
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M12, rovná
Počet pólů
8
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Po 9. 11.
3 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet (velikost balení 5 ks)
Celková cena (3 095,00 Kč / kus)
3 095,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Už jen 3 Set(y) skladem!
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Druh signálu/Kategorie: univerzální
  • Izolační odpor: 100 MΩ
  • Počet zastrčení: 100
  • Stupeň znečištění: 3
  • Hořlavost podle UL 94: V0
  • Kategorie přepětí: III
  • Typ montáže: montáž na desku plošných spojů
Typ

SACC-CI-M12FSY-8P SMD SH-SP

Kategorie produktu

sada předloh

Provedení

zásuvka, rovná

Norma zástrčky

senzorika konektoru

Strana připojení A

zásuvka M12, rovná

Počet pólů

8

Jmenovité napětí

30 V

Jmenovitý proud

6 A

Jmenovitý proud - filtr

6 A

Připojení

SMD

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Materiál kontaktu

Cu Zn

Kontaktní plocha

Au

IP67

Min. teplota

-25 °C

Max. teplota

+105 °C

Číslo výrobce

1418638

Obsah

5 ks

Splňuje RoHS

ano

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 2137606 Phoenix Contact SACC-CI-M12FSY-8P SMD SH-SP sada předloh, 1418638, piny: 8, 5 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2137606 Phoenix Contact SACC-CI-M12FSY-8P SMD SH-SP sada předloh, 1418638, piny: 8, 5 ks

Popis

Univerzální, Muster-Set, 8pólový, zásuvka, přímá, M12, Y - Hybrid, montáž na desku plošných spojů, SMD

Tento text byl přeložen strojově.
