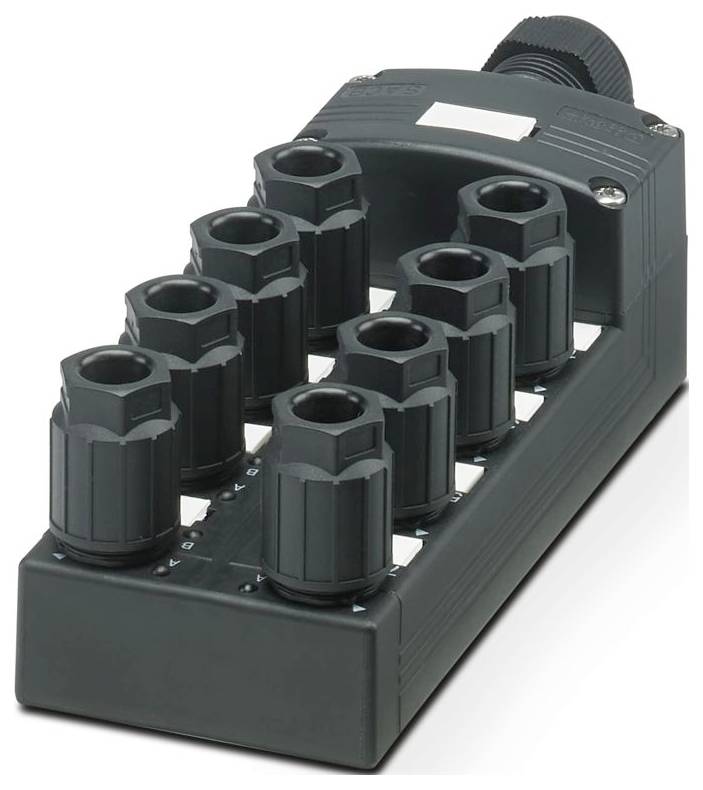

Phoenix Contact SACB-8/16-PT QO 1175447 Box snímače/aktoru 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Box snímače/aktoru<br>
Počet signálních míst
8
Počet rozdělovačů
8
osazení
dvojité
Typ
SACB-8/16-PT QO
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
2 004,13 Kč
3
3% = 55,51 Kč
1 948,62 Kč
5
4% = 77,76 Kč
1 926,37 Kč
10
5% = 92,58 Kč
1 911,55 Kč
25
5% = 109,22 Kč
1 894,91 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (2 004,13 Kč / kus)
2 004,13 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Počet pinů: 5
- JMENOVITÉ NAPĚTÍ UN: 48 V AC; 60 V DC
- Typ připojení: Připojení Push In
- Šířka: 58 mm
- Výška: 45 mm
- Třída hořlavosti podle UL 94: V0
- Materiál pouzdra: PBT
- Okolní podmínky: Okolní podmínky
- Stupeň krytí: IP65
- Teplota okolí (provoz): -30 °C ... 80 °C; -5 °C... 50 °C (při konfekcionování)
- Materiál těsnění: FKM
- Délka: 168 mm
- Materiál kontaktu: SN
- Vnější průměr vodiče: 7 mm... 12 mm
- Poznámka pro použití: Vodiče s 5 vodiči mají průřez připojení max. 0,5 mm²/ AWG 20
- Připojení vodiče: Připojení vodiče
- Upozornění při montáži: Pozor: Při pokládce vedení dodržujte přípustné poloměry ohybu, protože příliš velké ohýbací síly ohrožují ochranu. Před konektorem můžete zachytit mechanické zátěže, např. Díky stahovací pásce.
- LED: ne
- Materiál kontaktu: Ocel/měď
- Počet zásuvek: 8
- Jmenovitý proud celkem: 10 A.
- Proudová zatížitelnost na každé kolo max. 2 a
- Proudová zatížitelnost na každý slot: 4 A.
- Typ připojení senzor/aktor: QUICKON
- Připojení: Přiřazení připojení
- Slot/pól = barva žil nebo konektor: 1 / 4 (A) = 1 / 4; 1 / 2 (B) = 1 / 2; 2 / 4 (A) = 2 / 4; 2 / 2 (B) = 2 / 2; 3 / 4 (A) = 3 / 4; 3 / 2 (B) = 3 / 2; 4 / 4 (A) = 4 / 4; 4 / 2 (B) = 4 / 2; 5 4 / 4 5 (A) = 5 5 2; 6 / 4 (A) = 6 / 4; 6 / 2 (B) = 6 / 2; 7 / 4 (A) = 7 / 4; 7 / 2 (B) = 7 / 2; 8 / 4 (A) = 8 / 4; 8 / 2 (B) = 8 / 2; 1-8 / 1 (+ 48 V) = UN ; 1-8 / 3 (0 V) = 0 V; 1-8 / 5 ( PE)
- Ukazatel stavu: ne
- Materiál těsnění o-kroužku: FKM
- Materiál držáku kontaktu: PA 6.6
- Materiál kontaktu základního kabelu: Slitina CU
- Materiál kontaktu základního kabelu: SN
- Flexibilní přípojné signální vedení: 0,14 mm²... 0,5 mm²
- Flexibilní zdroj napájení: 0,14 mm²... 0,5 mm²
- Průřez vodiče AWG flexibilní: 26... 20
- Průřez vodiče AWG napájení flexibilní: 26... 20
- Délka odizolování signálového vedení 8 mm
- Délka odizolování: 50 mm (hlavní vodič)
- Utahovací moment ve víku: 0,35 Nm
- Utahovací moment montážní šroub pro upevnění krytu: 0,5 Nm
- Utahovací moment převlečná matice: 4 Nm
- Materiál: ČISTÁ zalévací hmota
- Materiál nosiče kontaktu na straně základního kabelu: PA 6.6 V0
- Velikost klíče přesuvné matice: 16 mm
- Izolační materiál žil: PVC/PE/PP/guma
- Kategorie produktu
Box snímače/aktoru
- Počet signálních míst
8
- osazení
dvojité
- Typ
SACB-8/16-PT QO
- Počet rozdělovačů
8
- Stavová kontrolka
bez LED
- Druh signálu
Univerzální
- Připojení
Push-in připojení pružinovou svorkou
- Šířka
58 mm
- Délka
168 mm
IP65
- Proudová zatížitelnost na každý slot
4 A
- Celkový proud (jednoduché napájení)
10 A
- Max. teplota
80 °C
- Min. teplota
-30 °C
- Max. průřez připojovacího vodiče
0.75 mm²
- Min. průřez připojovacího vodiče
0.14 mm²
- Druh připojení (rozdělovací boxy)
přípojka QUICKON
- Materiál pouzdra
PBT
- počet kontaktů
5
- Číslo výrobce
1175447
- Obsah
1 ks
- Pólů
5
- V
45 mm
- Proudová zatížitelnost (celkem)
10 A
- Proudová zatížitelnost na vstupní/výstupní signál
2 A
- Provozní napětí
48 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3565327 Phoenix Contact SACB-8/16-PT QO 1175447 Box snímače/aktoru 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3565327 Phoenix Contact SACB-8/16-PT QO 1175447 Box snímače/aktoru 1 ks
Popis
Rozvodný box, typ připojení: QUICKON, 0,14 m²... 0,75 m², počet slotů: 8, počet pólů: 5, umístění zástrčky: Dvojitý, ukazatel stavu: ne, univerzální; připojení základního vedení: Push-In konektor 180°, stínění: ne, při připojení 5 vodičů lze připojit max. 0,5 m²
