Name: Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Box snímače/aktoru rozdělovač M12 s plastovým závitem 1 ks Piece
Brand: Phoenix Contact
SKU: 3563851
Availability: BackOrder

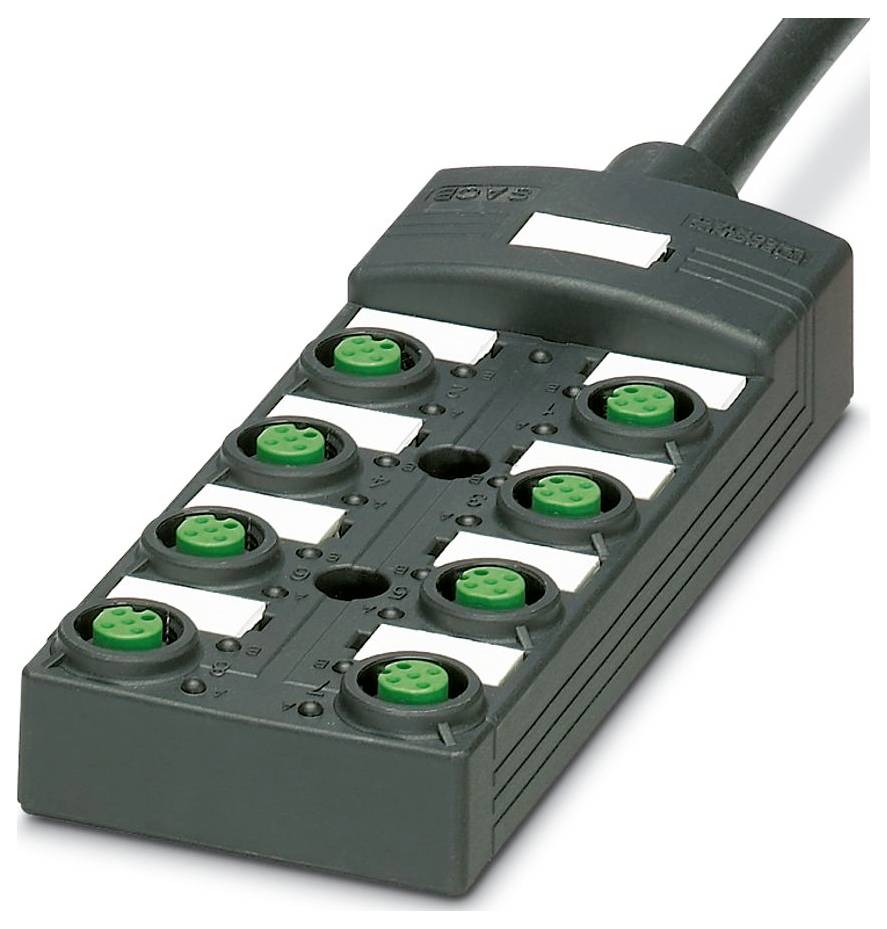

Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Box snímače/aktoru rozdělovač M12 s plastovým závitem 1 ks Piece-0

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

Box snímače/aktoru<br>

Počet signálních míst

Počet rozdělovačů

osazení

dvojité

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (2 875,21 Kč / kus)

2 875,21 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Počet pólů: 19
JMENOVITÉ NAPĚTÍ UN: 24 V DC
Šířka: 54 mm
Výška: 23 mm
Třída hořlavosti podle UL 94: V0
Materiál pouzdra: PBT
Okolní podmínky: Okolní podmínky
Ochrana: IP65; IP67
Teplota okolí (provoz): -25 °C ... 80 °C
Normy/předpisy: IEC 61076-2-101
Délka: 149 mm
Materiál kontaktu: Pozlacený
Vnější průměr kabelu 10,50 mm ±0,2 mm
Poznámka k použití: Neobsazené sloty se před uvedením do provozu uzavřou. Vhodné uzavírací prvky naleznete v sekci „příslušenství“.
Vnější plášť, materiál: PUR
Materiál vodiče: Čistá měděná licna
Délka vedení: 15 m
Průřez kabelu: 16x 0,5 mm² (signálové vedení); 3x 1 m² (elektrický kabel)
Připojení vodiče: Připojení vodiče
Upozornění při montáži: Pozor: Při pokládce vedení dodržujte přípustné poloměry ohybu, protože příliš velké ohýbací síly ohrožují ochranu. Před konektorem můžete zachytit mechanické zátěže, např. Díky stahovací pásce.
Standardní označení: Konektor M12
Vnější plášť, barva: Černá RAL 9005
Použití: Standardní
Jiná odolnost: Odolná proti kyselinám, louhům a rozpouštědlům
KÓDOVÁNÍ: A
LED: Ano
Materiál kontaktu: Slitina CU
Zkušební napětí: 2000 V
Počet zásuvek: 8
Provozní napětí maximálně Umax: 30 v DC
Jmenovitý proud celkem: 12 A.
Proudová zatížitelnost na každé kolo max. 2 a
Proudová zatížitelnost na každý slot: 4 A.
Typ připojení senzor/aktor: Zásuvka M12
Utahovací moment pro slot./aktor kabel: 0,4 Nm
Připojení: Přiřazení připojení
Slot/pól = barva žil nebo konektor: 1 / 4 (A) = WH; 1 / 2 (B) = GYPK; 2 / 4 (A) = GN; 2 / 2 (B) = RDBU; 3 / 4 (A) = YE; 3 / 2 (B) = WHGN; 4 / 4 (A) = GY; 4 / 2 (B) = BNGN; 5 6 7 8 1-8 / 4 4 4 4 (A) = PK = 5 6 7 8 (D) / WN 1 (+ 24 V) = BN; 1-8 / 3 (0 V) = BU; 1-8 / 5 (PE) = GNYE
Ukazatel stavu: Ano
Materiál závitového pouzdra: PBT
Materiál těsnění o-kroužku: NBR
Materiál držáku kontaktu: PA
Utahovací moment montážní šroub pro upevnění krytu: 0,5 Nm
Materiál: ČISTÁ zalévací hmota
Lokální diagnostika: Napájecí napětí LED zelená; zobrazení stavu I/o LED žlutá
Sledovaná funkce: Napájecí napětí
Optické zobrazení: Zelená LED
PUR/PVC ČERNÝ [PUR]: PUR/PVC ČERNÝ [PUR]
Hmotnost vodiče: 183,7 kg/km
UL AWM STYLE 20549 (80 °C / 300 V)
Stíněno: ne
Typ vedení: PUR/PVC černý [PUR]
Uspořádání vodiče signálového vedení 28x 0,15 mm
Vodiče AWG: 20
Uspořádání vodiče napájení: 56x 0,15 mm
Zdroj AWG napětí: 17
Průměr žil včetně izolace: 1,5 mm ±0,1 mm (signálové vedení); 2,1 mm ±0,1 mm (elektrický kabel)
Materiál izolace žil: PVC
Jednožilový drát, barva: hnědá, modrá, zelená/žlutá, bílá, zelená, žlutá, šedá, růžová, červená, černá, fialová, šedá/růžová, červená/modrá, bílá/zelená, hnědá/zelená, bílá/žlutá, žlutá/hnědá, bílá/šedá, šedá/hnědá
Tloušťka stěny vnitřního pláště: ≥ 0,15 mm
Tloušťka stěny vnějšího pláště: ≥ 0,76 mm
Celkové stočení: Stočené žíly
Jmenovité napětí kabelu 300 V.
Minimální poloměr ohybu, pevné uložení: 7,5 x D.
Minimální poloměr ohybu, flexibilní uložení: 10 x D.
Nejmenší poloměr ohybu, pevné uložení: 79 mm
Nejmenší poloměr ohybu, pohyblivý uložení: 105 mm
Dynamická zatížitelnost (ohyby): Cykly ohybu maximálně: 1500000, poloměr ohybu: 10 x D, dráha posuvu: 2 m, rychlost posuvu: 2 m/s.
Odolnost proti ohni: Podle DIN EN 50265
Odolnost vůči olejům: Podle VDE 0472, část 803
Speciální vlastnosti: Bez silikonu

Druh obalu: Piece

Kategorie produktu: Box snímače/aktoru

Počet signálních míst: 8

osazení: dvojité

Typ: SACB-8/16-L-15,0PUR SCO P

Hlavní vedení: Ano

Počet rozdělovačů: 8

Stavová kontrolka: s LED

Druh signálu: PNP

Připojení: zásuvka M12

Šířka: 54 mm

Délka: 149 mm

: IP65
IP67

Proudová zatížitelnost na každý slot: 4 A

Celkový proud (jednoduché napájení): 12 A

Max. teplota: 80 °C

Min. teplota: -25 °C

Max. průřez připojovacího vodiče: 1 mm²

Min. průřez připojovacího vodiče: 0.5 mm²

Druh připojení (rozdělovací boxy): zásuvka M12

Materiál pouzdra: PBT

počet kontaktů: 5

Číslo výrobce: 1097635

Obsah: 1 ks

Délka kabelu: 15 m

Pólů: 5

V: 23 mm

Proudová zatížitelnost (celkem): 12 A

Proudová zatížitelnost na vstupní/výstupní signál: 2 A

Hloubka: 149 mm

Provozní napětí: 24 V

Jmenovité napětí: 24 V

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Počet rozdělovačů

Počet signálních míst

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks Piece

Objednací číslo:3565886

Doručení: Út 3. 11.

85 KsConrad Electronic

Min.: 1

Násobky: 1

3 197,52 Kč^*

Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks Single

Objednací číslo:3565909

Doručení: Út 3. 11.

60 KsConrad Electronic

Min.: 1

Násobky: 1

1 665,29 Kč^*

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks Single

Objednací číslo:3565938

Doručení: Po 9. 11.

Conrad Electronic

Min.: 1

Násobky: 1

1 577,69 Kč^*

Phoenix Contact SACB- 4/3-L-C-M8 HD 1197589 Box snímače/aktoru 1 ks Piece

Objednací číslo:3566244

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

1 194,21 Kč^*

Phoenix Contact SACB- 8/3-L- 2,5PUR-M8 HD 1283016 Box snímače/aktoru rozdělovač M8 s plastovým závitem 50 ks

Objednací číslo:3568146

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

68 772,73 Kč^*

Phoenix Contact SACB- 8/3-L- 3,0PUR-M8 HD 1197331 Box snímače/aktoru 1 ks

Objednací číslo:3566160

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

1 536,36 Kč^*

Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 Box snímače/aktoru rozdělovač M8 s plastovým závitem 1 ks

Objednací číslo:3566165

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

1 833,88 Kč^*

Phoenix Contact SACB- 8/3-L-20,0PUR-M8 HD 1197338 Box snímače/aktoru vícepólový rozvaděč 1 ks

Objednací číslo:3566168

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

2 772,73 Kč^*

Phoenix Contact SACB- 8/3-L-30,0PUR-M8 HD 1197339 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks

Objednací číslo:3566183

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

3 409,09 Kč^*

Phoenix Contact SACB- 8/4-L-20,0PUR-M8 HD 1197340 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks Piece

Objednací číslo:3566143

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

3 941,32 Kč^*

Ke stažení

List technických údajů

List technických údajů 3563851 Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Box snímače/aktoru rozdělovač M12 s plastovým závitem 1 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3563851 Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Box snímače/aktoru rozdělovač M12 s plastovým závitem 1 ks Piece

Popis

Rozvodný box, použití: Standardní, typ připojení: Plastová zásuvka M12, počet slotů: 8, počet pólů: 5, kódování: A, zaobsazení zástrčky: Dvojnásobek, ukazatel stavu: Ano, PNP; připojení základního vedení: pevné připojení 180°, PUR/PVC, délka kabelu 15 m, stínění: ne
