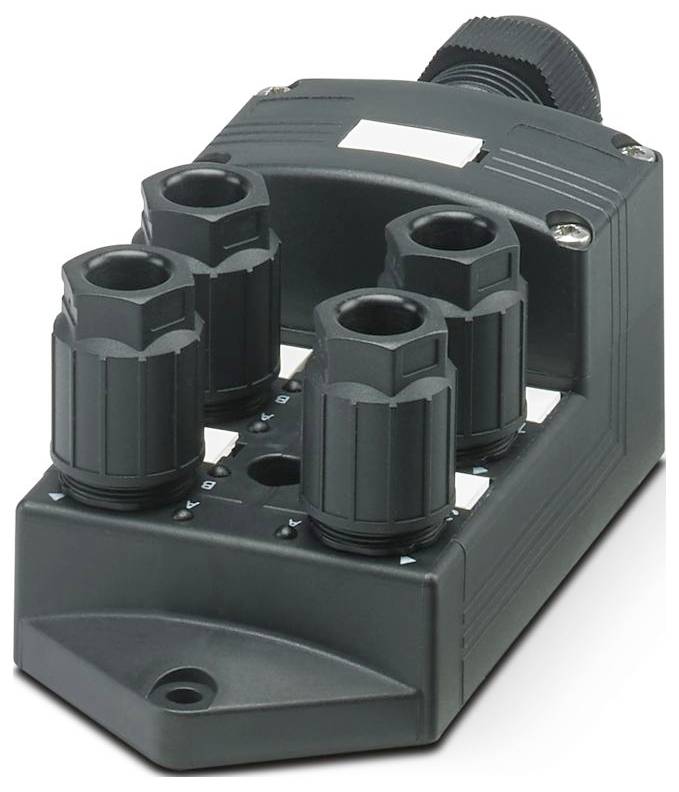

Phoenix Contact SACB-4/ 8-C QO 1156003 Box snímače/aktoru rozdělovač QUICKON 1 ks Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
Box snímače/aktoru<br>
Počet signálních míst
4
Počet rozdělovačů
4
osazení
dvojité
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 409,09 Kč
3
3% = 39,03 Kč
1 370,06 Kč
5
4% = 54,67 Kč
1 354,42 Kč
10
5% = 65,10 Kč
1 343,99 Kč
25
5% = 76,79 Kč
1 332,30 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 409,09 Kč / kus)
1 409,09 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Počet pinů: 5
- JMENOVITÉ NAPĚTÍ UN: 48 V AC; 60 V DC
- Typ připojení: Zasouvací šroubová přípojka
- Šířka: 58 mm
- Výška: 45 mm
- Třída hořlavosti podle UL 94: V0
- Materiál pouzdra: PBT
- Okolní podmínky: Okolní podmínky
- Stupeň krytí: IP65
- Teplota okolí (provoz): -30 °C ... 80 °C; -5 °C... 50 °C (při konfekcionování)
- Materiál těsnění: FKM
- Délka: 131 mm
- Materiál kontaktu: SN
- Vnější průměr vodiče: 7 mm... 12 mm
- Poznámka pro použití: Vodiče s 5 vodiči mají průřez připojení max. 0,5 mm²/ AWG 20
- Připojení vodiče: Připojení vodiče
- Upozornění při montáži: Pozor: Při pokládce vedení dodržujte přípustné poloměry ohybu, protože příliš velké ohýbací síly ohrožují ochranu. Před konektorem můžete zachytit mechanické zátěže, např. Díky stahovací pásce.
- LED: ne
- Materiál kontaktu: Ocel/měď
- Počet zásuvek: 4
- Jmenovitý proud celkem: 10 A.
- Proudová zatížitelnost na každé kolo max. 2 a
- Proudová zatížitelnost na každý slot: 4 A.
- Typ připojení senzor/aktor: QUICKON
- Připojení: Přiřazení připojení
- Slot/pól = barva žil nebo připojení: 1 / 4 (a) = 1 / 4; 1 / 2 (B) = 1 / 2; 2 / 4 (a) = 2 / 4; 2 / 2 (B) = 2 / 2; 3 / 4 (a) = 3 / 4; 3 / 2 (B) = 3 / 2; 4 / 4 (a) = 4 / 4 1-4; 4 / 2 (B) = 4 (+ 48 V) = UN;1-4 / 3 (0 V) = 0 V; 1-4 / 5 ( PE) = PE
- Ukazatel stavu: ne
- Materiál těsnění o-kroužku: FKM
- Materiál držáku kontaktu: PA 6.6
- Materiál kontaktu základního kabelu: Slitina CU
- Materiál kontaktu základního kabelu: Ni
- Flexibilní přípojné signální vedení: 0,14 mm²... 0,5 mm²
- Flexibilní zdroj napájení: 0,14 mm²... 0,5 mm²
- Průřez vodiče AWG flexibilní: 26... 20
- Průřez vodiče AWG napájení flexibilní: 26... 20
- Délka odizolování signálového vedení 7 mm
- Délka odizolování: 50 mm (hlavní vodič)
- Utahovací moment ve víku: 0,35 Nm
- Utahovací moment montážní šroub pro upevnění krytu: 0,5 Nm
- Utahovací moment převlečná matice: 4 Nm
- Materiál: ČISTÁ zalévací hmota
- Materiál nosiče kontaktu na straně základního kabelu: PA 6.6 V0
- Velikost klíče přesuvné matice: 16 mm
- Izolační materiál žil: PVC/PE/PP/guma
- Druh obalu
Piece
- Kategorie produktu
Box snímače/aktoru
- Počet signálních míst
4
- osazení
dvojité
- Typ
SACB-4/ 8-C QO
- Hlavní vedení
Ano
- Počet rozdělovačů
4
- Stavová kontrolka
bez LED
- Druh signálu
Univerzální
- Připojení
zasouvací šroubová přípojka
- Šířka
58 mm
- Délka
131 mm
IP65
- Proudová zatížitelnost na každý slot
4 A
- Celkový proud (jednoduché napájení)
10 A
- Max. teplota
80 °C
- Min. teplota
-30 °C
- Max. průřez připojovacího vodiče
0.5 mm²
- Min. průřez připojovacího vodiče
0.14 mm²
- Druh připojení (rozdělovací boxy)
přípojka QUICKON
- Materiál pouzdra
PBT
- počet kontaktů
5
- Číslo výrobce
1156003
- Obsah
1 ks
- Pólů
5
- V
45 mm
- Proudová zatížitelnost (celkem)
10 A
- Proudová zatížitelnost na vstupní/výstupní signál
2 A
- Provozní napětí
48 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3565110 Phoenix Contact SACB-4/ 8-C QO 1156003 Box snímače/aktoru rozdělovač QUICKON 1 ks Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3565110 Phoenix Contact SACB-4/ 8-C QO 1156003 Box snímače/aktoru rozdělovač QUICKON 1 ks Piece
Popis
Rozvodný box, typ připojení: QUICKON, 0,14 m²... 0,75 m², počet slotů: 4, počet pólů: 5, umístění zástrčky: Dvojitý, ukazatel stavu: ne, univerzální; připojení základního vedení: zásuvné šroubové připojení 180°, stínění: ne, při připojení 5 vodičů lze připojit max. 0,5 m²
