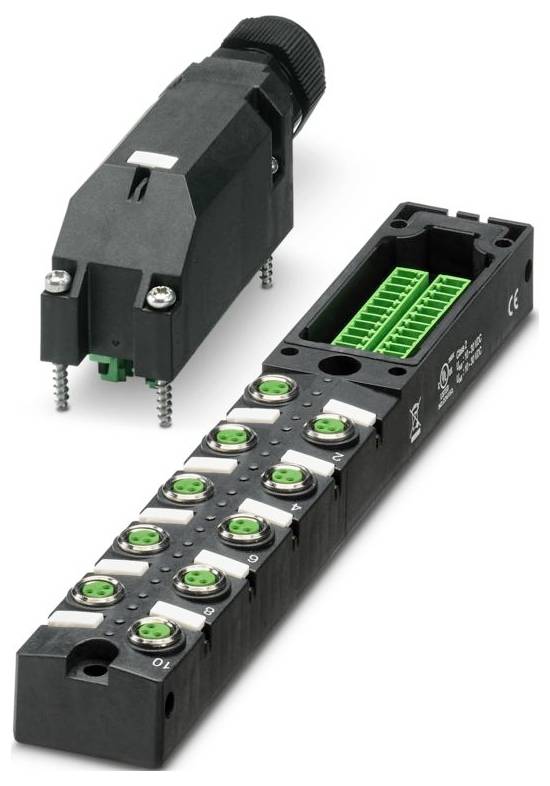

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks Single
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Single
Kategorie produktu
Box snímače/aktoru<br>
Počet signálních míst
10
Počet rozdělovačů
10
osazení
jednoduché
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 577,69 Kč
3
3% = 43,71 Kč
1 533,98 Kč
5
4% = 61,22 Kč
1 516,47 Kč
10
5% = 72,90 Kč
1 504,79 Kč
25
5% = 85,99 Kč
1 491,70 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 577,69 Kč / kus)
1 577,69 Kč
Bez DPH.
Už jen 1 Ks skladem!
Technické parametry
- Počet pinů: 3
- JMENOVITÉ NAPĚTÍ UN: 24 V DC
- Typ připojení: Zásuvné pružinové připojení
- Šířka: 30 mm
- Výška: 49 mm
- Materiál pouzdra: PBT
- Okolní podmínky: Okolní podmínky
- Ochrana: IP67
- Teplota okolí (provoz): -25 °C ... 80 °C
- Normy/předpisy: IEC 61076-2-104
- Materiál těsnění: FKM
- Délka: 203 mm
- Materiál kontaktu: Ni/au
- Vnější průměr vodiče: 6 mm... 12 mm
- Poznámka k použití: Neobsazené sloty se před uvedením do provozu uzavřou. Vhodné uzavírací prvky naleznete v sekci „příslušenství“.
- Připojení vodiče: Připojení vodiče
- Upozornění při montáži: Pozor: Při pokládce vedení dodržujte přípustné poloměry ohybu, protože příliš velké ohýbací síly ohrožují ochranu. Před konektorem můžete zachytit mechanické zátěže, např. Díky stahovací pásce.
- Standardní označení: Konektor M8
- Použití: Standardní
- KÓDOVÁNÍ: A
- LED: Ano
- Materiál kontaktu: CuZn
- Počet zásuvek: 10
- Provozní napětí maximálně Umax: 30 v DC
- Jmenovitý proud celkem: 8 A.
- Proudová zatížitelnost na každé kolo max. 2 a
- Proudová zatížitelnost na každý slot: 2 A.
- Typ připojení senzor/aktor: Zásuvka M8
- Připojení: Přiřazení připojení
- Slot/pól = barva žil nebo konektor: 1 / 4 (A) = 1 / 4; 2 / 4 (A) = 2 / 4; 3 / 4 ( A) = 3 / 4; 4 / 4 (A) = 4 / 4; 5 / 4 (A ) = 5 / 4; 6 / 4 (A) = 6 / 4; 7 / 4 (A) = 7 / 4; 8 / 4 (A) = 8 / 4; 9 4 10 / 4 10 (A) = 9 4 4;1-10 / 1 (+24 V) = UN;1-10 / 3 (0 V) = 0 V.
- Ukazatel stavu: Ano
- Materiál závitového pouzdra: Slitina CU
- Materiál těsnění o-kroužku: FKM
- Materiál držáku kontaktů: PBT
- Materiál kontaktu základního kabelu: Slitina CU
- Materiál kontaktu základního kabelu: Pocínovaný
- Flexibilní přípojné signální vedení: 0,2 mm²... 1,5 mm²
- Flexibilní zdroj napájení: 0,2 mm²... 1,5 mm²
- Průřez vodiče AWG flexibilní: 24... 16
- Průřez vodiče AWG napájení flexibilní: 24... 16
- Délka odizolování signálového vedení 10 mm
- Délka odizolování: 70 mm (hlavní vodič)
- Utahovací moment ve víku: 1 Nm
- Utahovací moment montážní šroub pro upevnění krytu: 0,8 Nm
- Materiál: ČISTÁ zalévací hmota
- Materiál nosiče kontaktu na straně základního kabelu: PA
- Lokální diagnostika: Napájecí napětí LED zelená; zobrazení stavu I/o LED žlutá
- Sledovaná funkce: Napájecí napětí
- Optické zobrazení: Zelená LED
- Velikost klíče přesuvné matice: 24 mm
- Délka klíče kontra matice: 24 mm
- Druh obalu
Single
- Kategorie produktu
Box snímače/aktoru
- Počet signálních míst
10
- osazení
jednoduché
- Typ
SACB-10/3-L-PTP-M8 HD
- Hlavní vedení
Ano
- Počet rozdělovačů
10
- Stavová kontrolka
s LED
- Druh signálu
PNP
- Připojení
Push-in připojení pružinovou svorkou
- Šířka
30 mm
- Délka
203 mm
IP67
- Proudová zatížitelnost na každý slot
2 A
- Celkový proud (jednoduché napájení)
8 A
- Max. teplota
80 °C
- Min. teplota
-25 °C
- Max. průřez připojovacího vodiče
1.5 mm²
- Min. průřez připojovacího vodiče
0.2 mm²
- Druh připojení (rozdělovací boxy)
zásuvka M8
- Materiál pouzdra
PBT
- počet kontaktů
3
- Číslo výrobce
1197625
- Obsah
1 ks
- Pólů
3
- V
49 mm
- Proudová zatížitelnost (celkem)
8 A
- Proudová zatížitelnost na vstupní/výstupní signál
2 A
- Provozní napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3565938 Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks Single
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3565938 Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks Single
Popis
Rozvodný box, použití: Standardní, typ připojení: Zásuvka M8, kov, počet slotů: 10, počet pólů: 3, kódování: A, zaobsazení zástrčky: Jednoduché, zobrazení stavu: Ano, PNP; připojení základního vedení: zásuvné pružinové připojení 180°, stínění: ne
