Konektory a kabely Konektory Průmyslové konektory Propojovací technika pro senzory a aktory

Phoenix Contact SAC-5PT-FB/MB-MBF PBDP SH T-rozdělovač, 1424713, piny: 5, 1 ks

EAN:
Označení výrobce:
Objednací číslo:

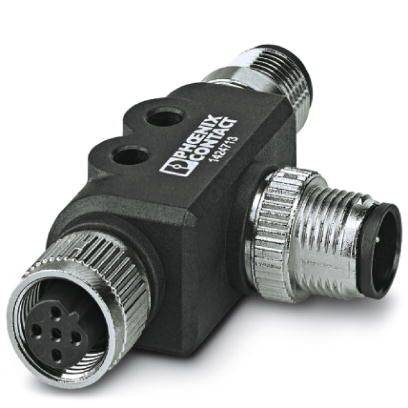

Černý kovový Y-adaptér se třemi zásuvkami, vhodný pro průmyslové připojovací techniky. Logo společnosti Phoenix Contact je viditelné.
Ilustrační obrázek
Černý kovový Y-adaptér se třemi zásuvkami, vhodný pro průmyslové připojovací techniky. Logo společnosti Phoenix Contact je viditelné.

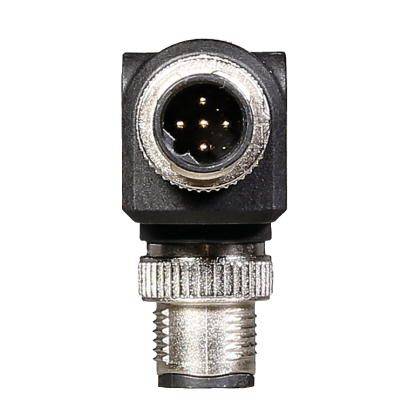

Černý, čtvercový elektrický konektor s kovovým závitem a pěti kolíky, pohled zepředu.

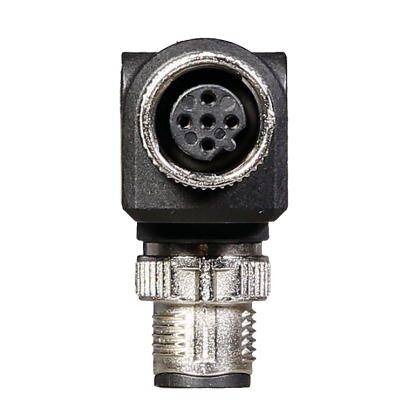

Elektrický konektor s kovovým šroubovým uzávěrem a několika kontaktními místy, často využívaný v průmyslových aplikacích.
Obrázek 5-pólového DIN konektoru, očíslovaného od 1 do 4 ve směru hodinových ručiček a se středovým kontaktem.
Černý, obdélníkový elektrický konektor s kulatým připojením uprostřed a dvěma stříbrnými kovovými konci.
5-pólové zapojení DIN konektoru: Piny 1 až 4 uspořádány v kruhu, pin 5 umístěn centrálně. Schéma elektrického propojení.

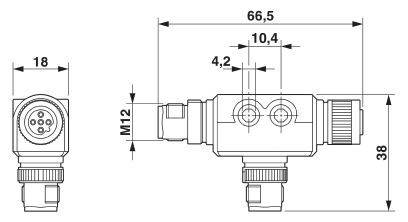

Technický výkres konektoru s rozměry: šířka 66,5 mm, výška 38 mm, konektor M12, další detaily zvýrazněny.

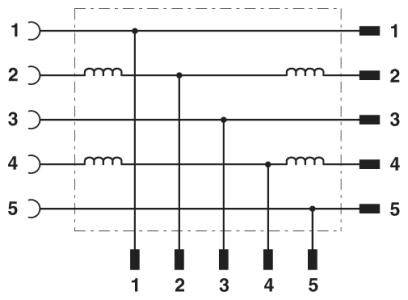

Elektrické schéma zapojení s očíslovanými vodiči a cívkami. Každý přívod 1-5 je připojen k cívce nebo uzlu.
1/8
Ilustrační obrázek
Kategorie produktu
T-rozdělovač
Provedení
zástrčka, rovná
zástrčka, rovná
Norma zástrčky
Profibus
Strana připojení A
zástrčka M12, rovná
Strana připojení B
zástrčka M12, rovná
Datasheety: (PDF)
European union
Phoenix Contact
Doručení: St 7. 10.

49 Ks
Prodej a doprava:
Conrad Electronic Obchodní podmínky

Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
2 875,21 Kč
3
2% = 70,16 Kč
2 805,05 Kč
5
3% = 98,04 Kč
2 777,17 Kč
10
4% = 116,74 Kč
2 758,47 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč

Počet

Celková cena (2 875,21 Kč / kus)
2 875,21 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident
  • Technické parametry
  • Varianty
  • Ke stažení
  • Popis
  • Související

Technické parametry

  • Druh signálu/Kategorie: PROFIBUS DP, 12 MBit/s
  • Normy a předpisy: M12 konektor IEC 61076-2-101
  • Cyklů: ≥ 100
  • Utahovací moment: 0,4 Nm (M12 konektor)
  • Stupeň znečištění: 3
  • Hořlavost podle UL 94: V0
  • Přepěťová kategorie: II
  • Materiál rukojeti: PBT
  • Materiál s rýhovanou: poniklovaný zinkový odlitek
  • Materiál: těsnění NBR
Typ

SAC-5PT-FB/MB-MBF PBDP SH

Kategorie produktu

T-rozdělovač

Provedení

zástrčka, rovná

zástrčka, rovná

Norma zástrčky

Profibus

Strana připojení A

zástrčka M12, rovná

Strana připojení B

zástrčka M12, rovná

Počet pólů

5

Jmenovité napětí

48 V/AC

Jmenovitý proud

4 A

Jmenovitý proud - filtr

4 A

Připojení

zástrčka

Barva

černá

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ B

Materiál kontaktu

Cu Zn

Kontaktní plocha

Ni/Au

IP65

Vlastnosti

stíněný

Min. teplota

-25 °C

Max. teplota

+85 °C

Typ upevnění

šroubovací

Číslo výrobce

1424713

Obsah

1 ks

UKCA

Ano

Varianty(Všechny ceny jsou bez DPH.)

Strana připojení B
Typ
Norma zástrčky
Provedení

Phoenix Contact SAC-5PT-FB/MB-MBF PBDP SH T-rozdělovač, 1424713, piny: 5, 1 ks
Phoenix Contact SAC-5PT-FB/MB-MBF PBDP SH T-rozdělovač, 1424713, piny: 5, 1 ks

2209249


Tento produkt
zástrčka M12, rovná
SAC-5PT-FB/MB-MBF PBDP SH
Profibus
zástrčka, rovnázástrčka, rovná
Phoenix Contact SAC-5PT-FB/2XMB PBDP SH T-rozdělovač, 1424711, piny: 5, 1 ks
Phoenix Contact SAC-5PT-FB/2XMB PBDP SH T-rozdělovač, 1424711, piny: 5, 1 ks

2209247


zástrčka M12, rovná
SAC-5PT-FB/2XMB PBDP SH
senzorika konektoru
zástrčka, rovnázástrčka, rovná
Phoenix Contact SAC-5PT-F/F-M VP T-rozdělovač, 1424712, piny: 5, 1 ks
Phoenix Contact SAC-5PT-F/F-M VP T-rozdělovač, 1424712, piny: 5, 1 ks

2209248


zásuvka M12, rovná
SAC-5PT-F/F-M VP
CANopen-/DeviceNet
zástrčka, rovnázásuvka, rovná

Ke stažení

List technických údajů

European union

List technických údajů 2209249 Phoenix Contact SAC-5PT-FB/MB-MBF PBDP SH T-rozdělovač, 1424713, piny: 5, 1 ks

List technických údajů 2209249 Phoenix Contact SAC-5PT-FB/MB-MBF PBDP SH T-rozdělovač, 1424713, piny: 5, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209249 Phoenix Contact SAC-5PT-FB/MB-MBF PBDP SH T-rozdělovač, 1424713, piny: 5, 1 ks

Popis

Spolehlivě signály - 360° stíněním v elektromagnetická zatěžovaných kluzných prostředí.

Tento text byl přeložen strojově.

Popis

Spolehlivě signály - 360° stíněním v elektromagnetická zatěžovaných kluzných prostředí.

Tento text byl přeložen strojově.
