Name: Phoenix Contact SAC-5P-10,0-PUR/P12FS Kabel pro senzor/aktor, 1395827, piny: 5, 10 m, 1 ks
Brand: Phoenix Contact
SKU: 3585801
Availability: SoldOut

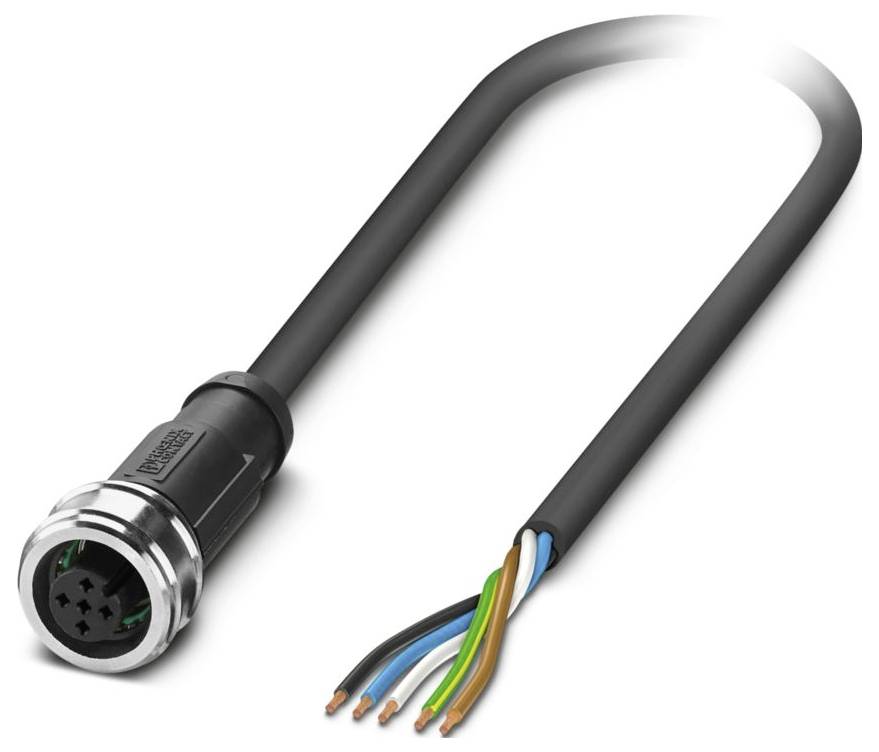

Černý kabel s kovovým konektorem a odhalenými vícebarevnými dráty na jednom konci, který ukazuje jeho použití v elektrických spojích.

Ilustrační obrázek

Kategorie produktu

Kabel pro senzor/aktor

Norma zástrčky

senzorika konektoru

Strana připojení A

kabel, otevřený konec

Strana připojení B

zásuvka M12, rovná

Počet pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (749,00 Kč / kus)

749,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení: Zdířka M12 Push-Pull
Počet pinů: 5
JMENOVITÉ NAPĚTÍ UN: 48 V AC; 60 V DC
Třída hořlavosti podle UL 94: V0
Mechanické údaje: Mechanické údaje
Okolní podmínky: Okolní podmínky
Ochrana: IP65; IP67
Teplota okolí (provoz): -40 °C ... 80 °C (kabel, pevné uložení); -25 °C... 80 °C (kabel, pohyblivé uložení)
Normy/předpisy: IEC 61076-2-010
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těsnění: FKM
Materiál kontaktu: Ni/au
Jmenovitý proud IN: 4 A
Materiál: PA (zásuvka pro držák kontaktů)
Vnější průměr kabelu 4,55 mm ±0,15 mm
Vnější plášť, materiál: PUR
Materiál vodiče: Čistá měděná licna
Délka vedení: 10 m
Průřez vodiče: 5x 0,34 mm² (signální vedení)
Normovaný název: M12 Push-Pull
Ukazatel stavu: ne
Vnější plášť, barva: Černá RAL 7021
Použití: Standardní
Jiná odolnost: Odolná proti kyselinám, louhům a rozpouštědlům; odolná vůči hydrolýze a mikrobům; odolná vůči mořské vodě; podmíněně odolná vůči UV záření (podle DIN EN ISO 4892-2-a)
KÓDOVÁNÍ: A
Typ zajištění: Push-Pull
Izolační odpor: ≥ 16 GΩ*km (při 20 °C)
Materiál kontaktu: CuSn
Zkušební napětí: 3000 V
Ukazatel stavu: ne
Hmotnost vodiče: 33 kg/km
Styl UL AWM: 20549
Stíněno: ne
Typ vedení: PUR bez halogenů , černá [PUR]
Uspořádání vodičů signálového vedení: 4x 0,10 mm
Vodiče AWG: 22
Průměr žil včetně izolace: 1,27 mm 0,05 mm (signálové vedení)
Materiál izolace žil: PP
Jednožilový, barva: hnědá, bílá, modrá, černá zelená/žlutá
Jmenovité napětí kabelu 300 V.
Nejmenší poloměr ohybu, pevné uložení: 23 mm
Nejmenší poloměr ohybu, pohyblivý uložení: 46 mm
Dynamická zatížitelnost (ohyby): Cykly ohybu maximálně: 10000000, poloměr ohybu: 46 mm, poloměr ohybu: 10 x D, dráha posuvu: 10 m, rychlost posuvu: 3 m/s, zrychlení: 10 m/s²
Odolnost proti ohni: Podle UL 758/1581 FT2; DIN EN 60332-2-2 (20 s)
Odolnost vůči olejům: Podle DIN EN 60811-2-1
Zvláštní vlastnosti: Možnost odtahových úchytek; bez silikonu; bez materiálů porušujících lak; flexibilní
Počet kabelových průchodů: 1
Počet zastrčení: ≥ 100
Konektor 1: Konektor 1
Typ kódování: A
Konektor 2: Konektor 2
Tloušťka stěny: Cca 0,50 mm
Odpor vodiče max.: Max. 58 Ω/km (při 20 °C)
PUR bezhalogenový černý [PUR]: PUR bezhalogenový černý [PUR]
Neobsahuje halogeny: Podle DIN VDE 0472 část 815
Dynamická zatížitelnost (torze): Torze: ±180 °/m, torzní cykly: ≥ 2000000, frekvence torze: 35 cyklů/min.
Materiál těla: TPU, nehořlavý, samozhášecí
Materiál šroubování: Poniklovaná mosaz
Okolní teplota (provoz) (zástrčka/zásuvka): -25 °C... 85 °C (zástrčka/zásuvka)

Typ: SAC-5P-10,0-PUR/P12FS

Kategorie produktu: Kabel pro senzor/aktor

Norma zástrčky: senzorika konektoru

Strana připojení A: kabel, otevřený konec

Strana připojení B: zásuvka M12, rovná

Počet pólů: 5

Délka kabelu: 10 m

Materiál pláště: PUR

Jmenovité napětí: 48 V/AC
60 V/DC

Průřez připojovacího vodiče (max.): 0.34 mm²

Vnější Ø: 4.55 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: zásuvka

Typ závitu, šířka připojení: M12

Barva kabelu: Černošedá (RAL 7021)

Kódování: Typ A

Materiál kontaktu: CuSn

Kontaktní plocha: Ni/Au

maximální průřez: 0.34 mm²

: IP65
IP67

Vlastnosti: bez halogenů

Min. teplota: -40 °C

Max. teplota: 85 °C

Typ upevnění: Push-Pull

Číslo výrobce: 1395827

Obsah: 1 ks

Průměr: 4.55 mm

Ø kabelu do: 4.55 mm

Průměr kabelu (rozsah): 4.55 mm (max)

Jmenovité napětí: 48 V

Stíněný: Ne

UKCA: Ano
