Konektory a kabelyKonektoryPrůmyslové konektoryPropojovací technika pro senzory a aktory

Phoenix Contact SAC-4P-M12MST/ 5,0-110/M12FST připojovací kabel pro senzory - aktory, 1089998, piny: 4, 5.00 m, 1 ks

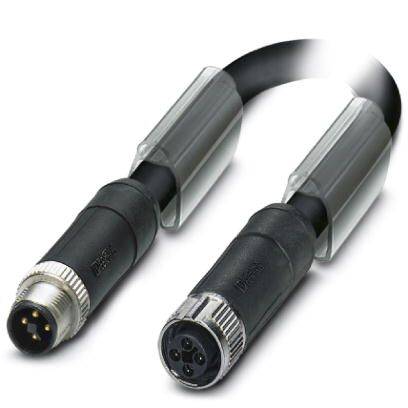

Černostříbrný kabel se dvěma kulatými pětipolovými konektory; vhodný pro audio nebo datová připojení.

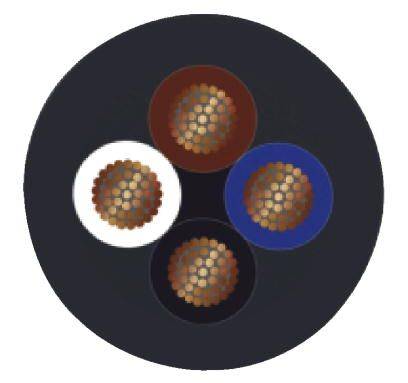

Příčný řez kabelem se čtyřmi barevnými vodiči: bílý, hnědý, modrý a černý. Každý vodič se skládá z hustě vinutých měděných drátů.

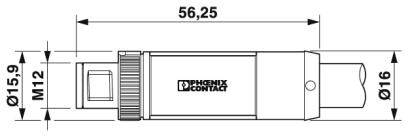

Technický výkres konektoru s rozměry: délka 56,25 mm, průměr 16 mm, velikost závitu M12, rozteč Ø15,9 mm.

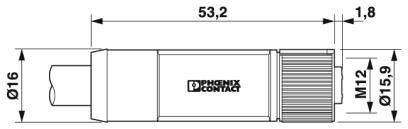

Technický výkres konektoru od Phoenix Contact. Délka 53,2 mm, průměr 16 mm, závit M12, detailní rozměry zobrazeny.

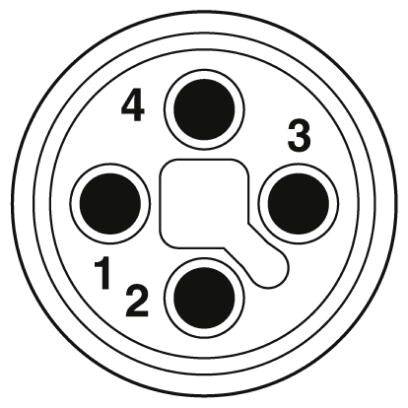

Schéma pětipolohového konektoru, kde jsou kontakty číslovány od 1 do 4, přičemž prostřední kontakt má speciální tvar.

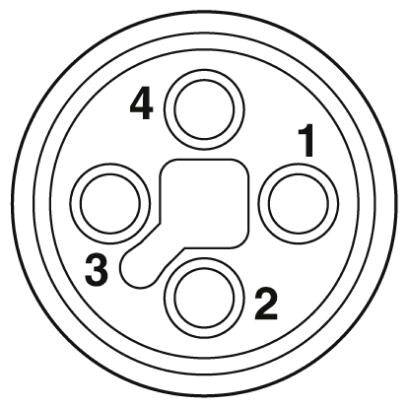

Kulatá elektrická zástrčka se čtyřmi očíslovanými místy (1 až 4) znázorňuje schéma zapojení.

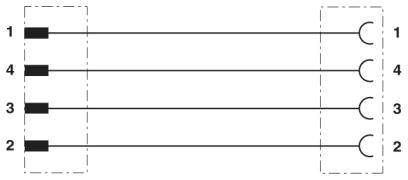

Diagram se čtyřmi paralelními linkami. Každá linka spojuje číselně odpovídající čtverce a půlkruhy: 1 s 1, 4 se 4, 3 s 3, 2 se 2.
1/7
Ilustrační obrázek
Kategorie produktu
připojovací kabel pro senzory - aktory
Provedení
zástrčka, rovná
zásuvka, rovná
Norma zástrčky
senzorika konektoru
Strana připojení A
zástrčka M12, rovná
Strana připojení B
zásuvka M12, rovná
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Čt 19. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 577,69 Kč
3
3% = 131,13 Kč
1 533,98 Kč
5
4% = 306,10 Kč
1 516,47 Kč
10
5% = 729,00 Kč
1 504,79 Kč
25
5% = 2 149,75 Kč
1 491,70 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (1 577,69 Kč / kus)
1 577,69 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Normy a předpisy: M12 konektor IEC 61076-2-111
  • Izolační odpor: 100 MΩ
  • Počet zastrčení: 100
  • Typ kabelu: PVC, černá
  • Typ kabelu (krátký znaků): 110
  • AWG napájení: 16
  • Vnější plášť, barva: černá šedá RAL 7021
  • Počet Biegezyklen: 2000000
  • Zdvih: 10 m
  • Verfahrgeschwindigkeit: 3 m/s
  • Zrychlení: 10 m/s²
  • Materiál vodič: samotná měď
  • Stupeň znečištění: 3
  • Hořlavost podle UL 94: V0
  • Kategorie přepětí: III
  • Materiál rukojeti: PP
  • Materiál s rýhovanou: poniklovaný zinkový odlitek
  • Odpor vodiče: ≤ 13 Ω/km (při 20 °C)
Typ

SAC-4P-M12MST/ 5,0-110/M12FST

Kategorie produktu

připojovací kabel pro senzory - aktory

Provedení

zástrčka, rovná

zásuvka, rovná

Norma zástrčky

senzorika konektoru

Strana připojení A

zástrčka M12, rovná

Strana připojení B

zásuvka M12, rovná

Počet pólů

4

Délka kabelu

5.00 m

Materiál pláště

PVC

Jmenovité napětí

63 V/DC

Jmenovitý proud

12 A

Jmenovitý proud - filtr

12 A

Průřez připojovacího vodiče (max.)

1.5 mm²

Vnější Ø

7.55 mm

Připojení

zástrčka M12

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ T

Materiál kontaktu

Cu Zn

Kontaktní plocha

Ni/Au

IP65

Vlastnosti

T kódování

Min. teplota

-25 °C

Max. teplota

+85 °C

Číslo výrobce

1089998

Obsah

1 ks

Ø kabelu

7.55 mm

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 2209128 Phoenix Contact SAC-4P-M12MST/ 5,0-110/M12FST připojovací kabel pro senzory - aktory, 1089998, piny: 4, 5.00 m, 1 ks

List technických údajů 2209128 Phoenix Contact SAC-4P-M12MST/ 5,0-110/M12FST připojovací kabel pro senzory - aktory, 1089998, piny: 4, 5.00 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209128 Phoenix Contact SAC-4P-M12MST/ 5,0-110/M12FST připojovací kabel pro senzory - aktory, 1089998, piny: 4, 5.00 m, 1 ks

Popis

Napájecí kabel, 4pólová, PVC, černá šedá RAL 7021, rovná zástrčka M12, T kódovaná, zásuvka na rovnou M12, T kódovaná, délka kabelu: 5 m
