Phoenix Contact SAC-4P-M12MST/10,0-110/M12FST připojovací kabel pro senzory - aktory, 1089999, piny: 4, 10.00 m, 1 ks

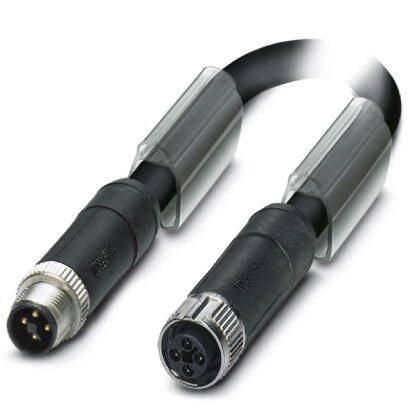

Černý, kulatý kabel s dvěma stříbrnými konektory na koncích. Každý konektor má několik pinů.

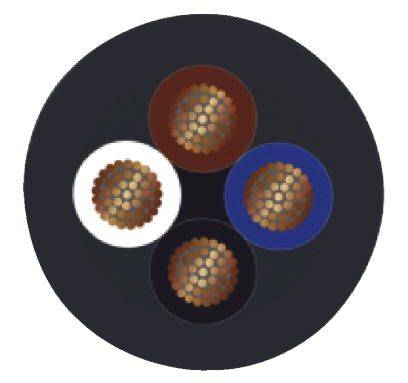

Příčný řez čtyřžilovým kabelem s jedním bílým, červeným, modrým a černým vodičem. Každý vodič má měděné jádro.

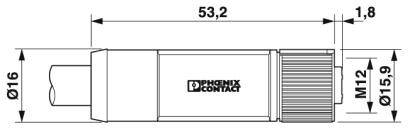

Technický výkres konektoru. Celková délka: 53,2 mm, průměr: 16 mm. Označený 'PHOENIX CONTACT'.

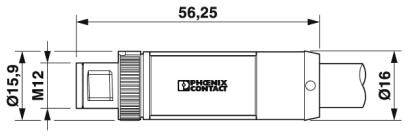

Technický výkres válcového konektoru od společnosti Phoenix Contact. Délka 56,25 mm. Průměr: kabel 16 mm, závit M12, druhý konec 15,9 mm.

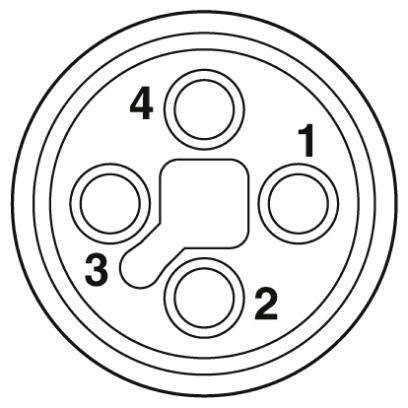

Kulatý elektrický konektor se čtyřmi očíslovanými kolíky. Kolíky jsou očíslovány po směru hodinových ručiček: 1, 2, 3 a 4.

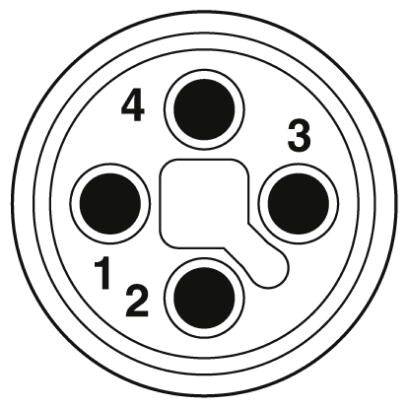

Symbol konektoru s pěti číslovanými kulatými kolíky, jeden z nich zploštělý, typický pro elektrické přípojky v technických schématech.

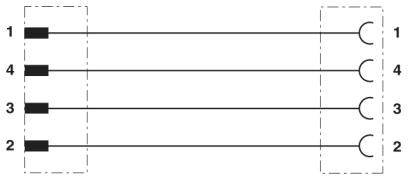

Diagram se čtyřmi paralelními linkami. Čísla od 1 do 4 umístěná vlevo, shodně rozmístěná vpravo. Linky spojují shodná čísla.
1/7
Ilustrační obrázek
Kategorie produktu
připojovací kabel pro senzory - aktory
Provedení
zástrčka, rovná
zásuvka, rovná
Strana připojení A
zástrčka M12, rovná
Strana připojení B
zásuvka M12, rovná
Počet pólů
4
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: St 25. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (2 519,00 Kč / kus)
2 519,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Normy a předpisy: M12 konektor IEC 61076-2-111
  • Izolační odpor: 100 MΩ
  • Počet zastrčení: 100
  • Typ kabelu: PVC, černá
  • Typ kabelu (krátký znaků): 110
  • AWG napájení: 16
  • Vnější plášť, barva: černá šedá RAL 7021
  • Počet Biegezyklen: 2000000
  • Zdvih: 10 m
  • Verfahrgeschwindigkeit: 3 m/s
  • Zrychlení: 10 m/s²
  • Materiál vodič: samotná měď
  • Stupeň znečištění: 3
  • Hořlavost podle UL 94: V0
  • Kategorie přepětí: III
  • Materiál rukojeti: PP
  • Materiál s rýhovanou: poniklovaný zinkový odlitek
  • Odpor vodiče: ≤ 13 Ω/km (při 20 °C)
Druh obalu

Piece

Typ

SAC-4P-M12MST/10,0-110/M12FST

Kategorie produktu

připojovací kabel pro senzory - aktory

Provedení

zástrčka, rovná

zásuvka, rovná

Strana připojení A

zástrčka M12, rovná

Strana připojení B

zásuvka M12, rovná

Počet pólů

4

Délka kabelu

10.00 m

Materiál pláště

PVC

Jmenovité napětí

63 V/DC

Jmenovitý proud

12 A

Jmenovitý proud - filtr

12 A

Průřez připojovacího vodiče (max.)

1.5 mm²

Vnější Ø

7.55 mm

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ T

Materiál kontaktu

Cu Zn

Kontaktní plocha

Ni/Au

IP65

Vlastnosti

T kódování

Min. teplota

-25 °C

Max. teplota

+85 °C

Číslo výrobce

1089999

Obsah

1 ks

Ø kabelu

7.55 mm

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 2209129 Phoenix Contact SAC-4P-M12MST/10,0-110/M12FST připojovací kabel pro senzory - aktory, 1089999, piny: 4, 10.00 m, 1 ks

List technických údajů 2209129 Phoenix Contact SAC-4P-M12MST/10,0-110/M12FST připojovací kabel pro senzory - aktory, 1089999, piny: 4, 10.00 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209129 Phoenix Contact SAC-4P-M12MST/10,0-110/M12FST připojovací kabel pro senzory - aktory, 1089999, piny: 4, 10.00 m, 1 ks

Popis

Napájecí kabel, 4pólová, PVC, černá šedá RAL 7021, rovná zástrčka M12, T kódovaná, zásuvka na rovnou M12, T kódovaná, délka kabelu: 10 m

Tento text byl přeložen strojově.
