Konektory a kabelyKonektoryPrůmyslové konektoryPropojovací technika pro senzory a aktory

Phoenix Contact SAC-4P-M12MST/ 1,0-110 připojovací kabel pro senzory - aktory, 1089952, piny: 4, 1.00 m, 1 ks

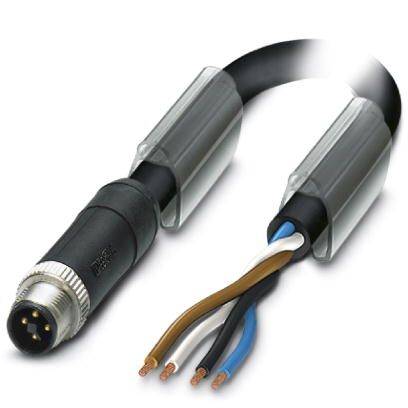

Vícebarevný kabel s odhalenými vodiči v různých barvách. Vhodný pro elektrické připojení nebo datové spoje.

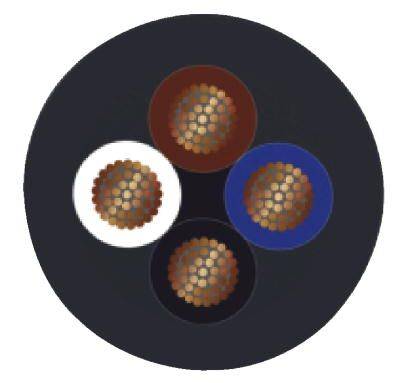

Příčný řez elektrickým kabelem se čtyřmi barevnými měděnými vodiči: černý, bílý, červený a modrý.

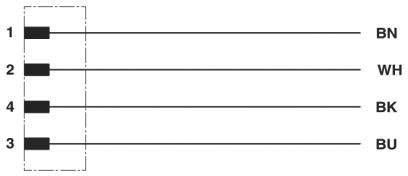

Diagram zobrazuje zapojení se čtyřmi vodiči: 1-hnědá, 2-bílá, 4-černá, 3-modrá. Každý vodič je označen číslem a barevnou zkratkou.

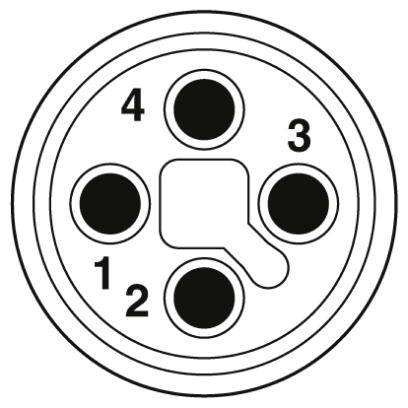

Schéma 5-pólového elektrického konektoru, očíslovaného od 1 do 4, se středním obdélníkovým kontaktem.

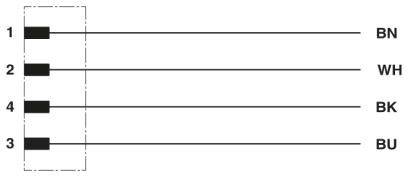

Schéma ukazuje čtyři číslované páry vedení: 1 k BN, 2 k WH, 4 k BK, 3 k BU. Čáry spojují políčka s iniciálami.

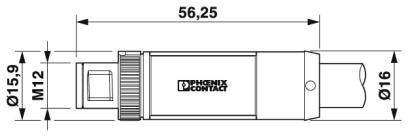

Diagram konektoru od Phoenix Contact. Délka: 56,25 mm, průměr: 16 mm. Velikost závitu: M12, přední průměr: 15,9 mm.
1/6
Ilustrační obrázek
Kategorie produktu
připojovací kabel pro senzory - aktory
Provedení
zástrčka, rovná
Norma zástrčky
senzorika konektoru
Strana připojení A
zástrčka M12, rovná
Strana připojení B
kabel, otevřený konec
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Čt 19. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
619,01 Kč
3
4% = 80,79 Kč
592,08 Kč
5
6% = 188,50 Kč
581,31 Kč
10
7% = 448,20 Kč
574,19 Kč
25
9% = 1 323,25 Kč
566,08 Kč
50
10% = 3 095,00 Kč
557,11 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (619,01 Kč / kus)
619,01 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Normy a předpisy: M12 konektor IEC 61076-2-111
  • Izolační odpor: 100 MΩ
  • Počet zastrčení: 100
  • Typ kabelu: PVC, černá
  • Typ kabelu (krátký znaků): 110
  • AWG napájení: 16
  • Vnější plášť, barva: černá šedá RAL 7021
  • Počet Biegezyklen: 2000000
  • Zdvih: 10 m
  • Verfahrgeschwindigkeit: 3 m/s
  • Zrychlení: 10 m/s²
  • Materiál vodič: samotná měď
  • Stupeň znečištění: 3
  • Hořlavost podle UL 94: V0
  • Kategorie přepětí: III
  • Materiál rukojeti: PP
  • Materiál s rýhovanou: poniklovaný zinkový odlitek
  • Odpor vodiče: ≤ 13 Ω/km (při 20 °C)
Typ

SAC-4P-M12MST/ 1,0-110

Kategorie produktu

připojovací kabel pro senzory - aktory

Provedení

zástrčka, rovná

Norma zástrčky

senzorika konektoru

Strana připojení A

zástrčka M12, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

4

Délka kabelu

1.00 m

Materiál pláště

PVC

Jmenovité napětí

63 V/DC

Jmenovitý proud

12 A

Jmenovitý proud - filtr

12 A

Průřez připojovacího vodiče (max.)

1.5 mm²

Vnější Ø

7.55 mm

Připojení

zástrčka

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ T

Materiál kontaktu

Cu Zn

Kontaktní plocha

Ni/Au

IP65

Vlastnosti

T kódování

Min. teplota

-25 °C

Max. teplota

+85 °C

Číslo výrobce

1089952

Obsah

1 ks

Ø kabelu

7.55 mm

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 2209110 Phoenix Contact SAC-4P-M12MST/ 1,0-110 připojovací kabel pro senzory - aktory, 1089952, piny: 4, 1.00 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209110 Phoenix Contact SAC-4P-M12MST/ 1,0-110 připojovací kabel pro senzory - aktory, 1089952, piny: 4, 1.00 m, 1 ks

Popis

Napájecí kabel, 4pólová, PVC, černá šedá RAL 7021, rovná zástrčka M12, T kódovaná,, délka kabelu: 1 m

Tento text byl přeložen strojově.
