Name: Phoenix Contact SAC-4P-DTMS/ 3,0-PUR Kabel pro senzor/aktor, 1415013, piny: 4, 3 m, 1 ks
Brand: Phoenix Contact
SKU: 3586965
Availability: BackOrder

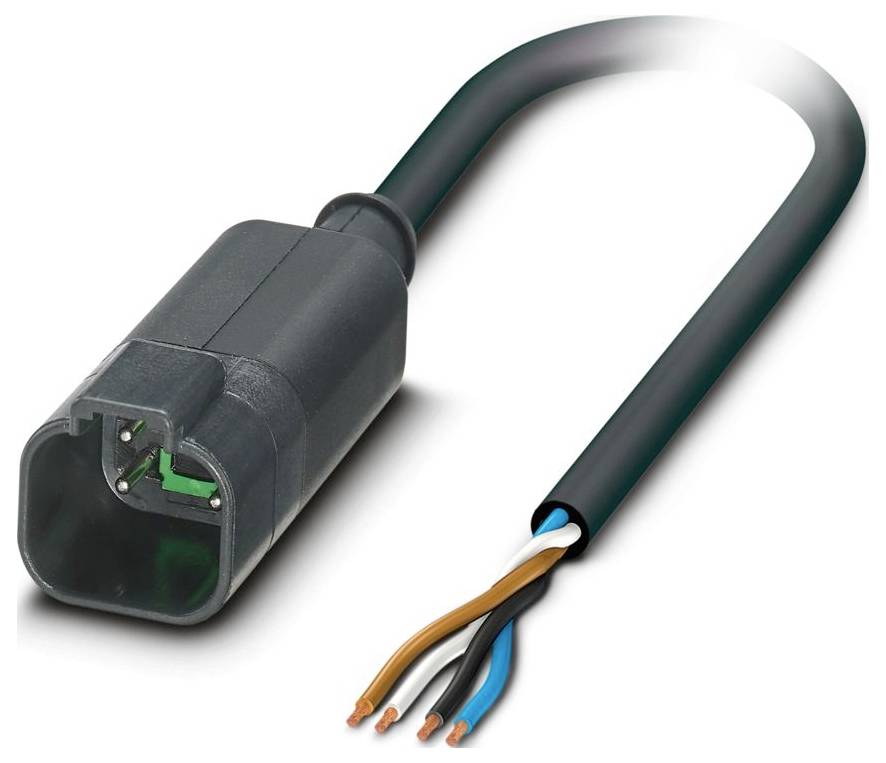

Černý elektrický kabel s otevřeným konektorem na jedné straně a odhalenými barevnými vodiči na druhé straně (hnědý, bílý, modrý, černý).

Ilustrační obrázek

Kategorie produktu

Kabel pro senzor/aktor

Norma zástrčky

DEUTSCH

Strana připojení A

zástrčka DT04-4P rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (725,00 Kč / kus)

725,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení: Volný konec vedení
Počet pólů: 4
JMENOVITÉ NAPĚTÍ UN: 48 V AC; 48 V DC
Třída hořlavosti podle UL 94: V2
Okolní podmínky: Okolní podmínky
Ochrana: IP67; IP69K
Teplota okolí (provoz): -40 °C ... 80 °C (kabel, pevné uložení); -25 °C... 80 °C (kabel, pohyblivé uložení)
Materiál těsnění: Silikon
Materiál kontaktu: Poniklovaný
Jmenovitý proud IN: 8 A
Vnější průměr kabelu 5,70 mm ±0,15 mm
Vnější plášť, materiál: PUR
Materiál vodiče: Čistá měděná licna
Délka vedení: 3 m
Průřez vodiče: 4x 0,75 mm² (signálové vedení)
Ochranné zapojení: Nespíná
Ukazatel stavu: ne
Vnější plášť, barva: Černá RAL 7021
Použití: Mobilní hydraulika
Další odolnost: Odolný vůči hydrolýze a mikrobům; podmíněně odolný vůči UV záření (podle DIN EN ISO 4892-2-a); adhezní rameno; odolný vůči oděru
KÓDOVÁNÍ: A
Druh zajištění: Klipový zámek
Izolační odpor: ≥ 1 GΩ*km (při 20 °C)
Materiál kontaktu: Slitina CU
Zkušební napětí: ≥ 3000 v /AC (test úspornosti)
Ukazatel stavu: ne
Materiál držáku kontaktu: PA 6.6
Hmotnost vodiče: 51 kg/km
UL AWM STYLE 20549 / 10152 (80 °C / 300 V)
Stíněno: ne
Typ vedení: PUR bez halogenů , černá [PUR]
Uspořádání vodičů signálového vedení: 4x 0,15 mm
Vodiče AWG: 18
Průměr žil včetně izolace: 1,69 mm ±0,05 mm (signálové vedení)
Materiál izolace žil: PP
Jednožilový, barva: hnědá, modrá, černá, bílá
Tloušťka stěny vnějšího pláště: ≥ 0,38 mm
Celkové stočení: 4 žil podélně stočeno
Jmenovité napětí kabelu: ≤ 300 v/ AC
Minimální poloměr ohybu, pevné uložení: 5 x D.
Minimální poloměr ohybu, flexibilní uložení: 10 x D.
Nejmenší poloměr ohybu, pevné uložení: 29 mm
Nejmenší poloměr ohybu, pohyblivý uložení: 57 mm
Dynamická zatížitelnost (ohyby): Cykly ohybu maximálně: 4000000, poloměr ohybu: 48 mm, dráha posuvu: 10 m, rychlost posuvu: 3 m/s, zrychlení: 10 m/s²
Odolnost proti ohni: Podle UL 758/1581 (horizontální); podle UL 758/1581 FT2; podle DIN EN 60332-2-2
Odolnost vůči olejům: Podle DIN EN 60811-2-1, 168 h při 100 °C; podle UL 758, 168 h při 60 °C.
Zvláštní vlastnosti: Flexibilní; vhodný pro tažné řetězy
Počet kabelových průchodů: 1
Konektor 1: Konektor 1
Typ kódování: A
Konektor 2: Konektor 2
Tloušťka stěny: ≥ 0,21 mm
Maximální odpor vodiče: ≤ 26 Ω/km (při 20 °C)
PUR bezhalogenový černý [PUR]: PUR bezhalogenový černý [PUR]
Neobsahuje halogeny: Podle DIN VDE 0472 část 815; podle DIN EN 50267-2-1
Materiál rukojeti: TPU
Materiál šroubování: Není k dispozici
Okolní teplota (provoz) (zástrčka/zásuvka): -20 °C... 80 °C (zástrčka/zásuvka)

Typ: SAC-4P-DTMS/ 3,0-PUR

Kategorie produktu: Kabel pro senzor/aktor

Norma zástrčky: DEUTSCH

Strana připojení A: zástrčka DT04-4P rovná

Strana připojení B: kabel, otevřený konec

Počet pólů: 4

Délka kabelu: 3 m

Materiál pláště: PUR

Jmenovité napětí: 48 V/AC
48 V/DC

Vnější Ø: 5.70 mm

Průřez vodiče (kabely senzor-aktor): 0.75 mm²

Připojení: Kabelový konektor Deutsch DT04-4P

Barva kabelu: Černošedá (RAL 7021)

Kódování: Typ A

Materiál kontaktu: slitina mědi

: IP67
IP69K

Vlastnosti: bez halogenů

Min. teplota: -40 °C

Max. teplota: 80 °C

Typ upevnění: Snap-In

Číslo výrobce: 1415013

Obsah: 1 ks

Průměr: 5.70 mm

Ø kabelu do: 5.70 mm

Průměr kabelu (rozsah): 5.70 mm (max)

Jmenovité napětí: 48 V

Stíněný: Ne

UKCA: Ano
