Phoenix Contact SAC-4P-10,0-PUR/M12FRS PE připojovací kabel pro senzory - aktory, 1408854, piny: 4, 10.00 m, 1 ks

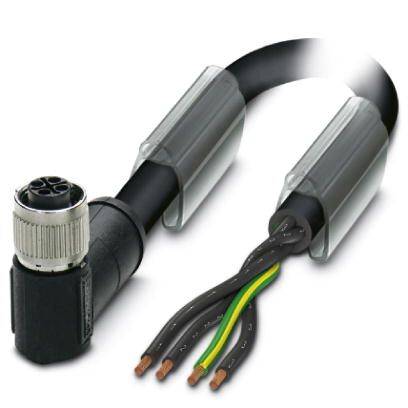

Černý průmyslový napájecí kabel se čtyřmi odizolovanými vodiči v barvách černá, hnědá, modrá a zeleno-žlutá.

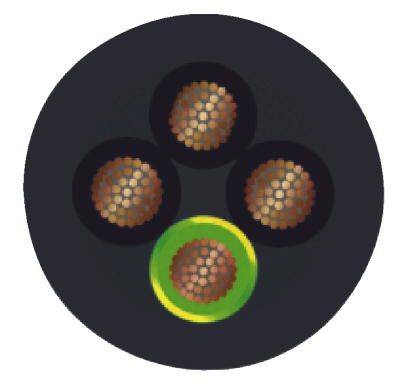

Černý výkres průřezu kabelu zobrazuje tři měděné vodiče nahoře a jeden dole, obklopené žlutou a zelenou izolací.

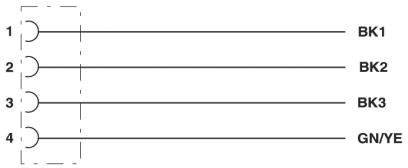

Znázornění čtyř paralelních kabelů, očíslovaných od 1 do 4, s označeními BK1, BK2, BK3, GN/YE vedle nich.

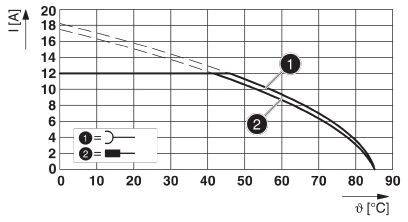

Graf zobrazuje dva průběhy proudu (1) a (2) v závislosti na teplotě (osa X: 0-90 °C, osa Y: 0-20 A) s klesajícím trendem.

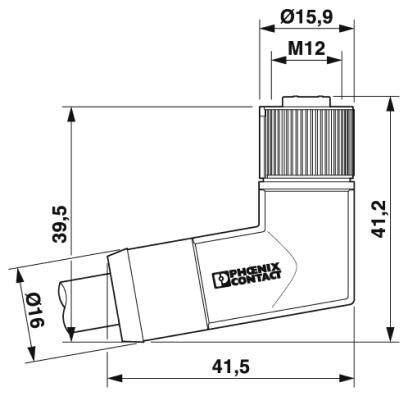

Technický nákres konektoru společnosti Phoenix Contact s rozměry: Ø15,9, M12, 39,5, 41,5, Ø6 a 41,2 milimetrů.

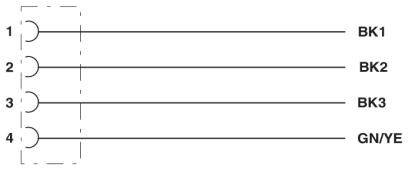

Čtyři horizontální linky, očíslované od 1 do 4, jsou označeny štítky 'BK1', 'BK2', 'BK3' a 'GN/YE'.

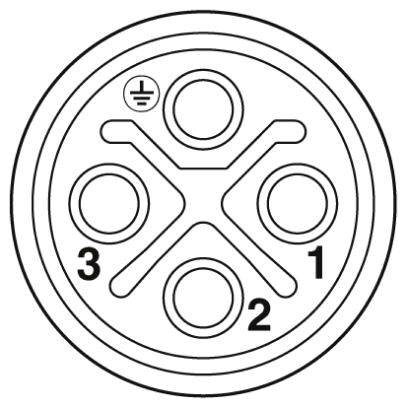

Spínací schéma elektrické zástrčky se čtyřmi připojovacími body, očíslovanými od 1 do 3, včetně uzemnění v levém horním rohu.
1/7
Ilustrační obrázek
Kategorie produktu
připojovací kabel pro senzory - aktory
Provedení
zásuvka, zahnutá
Strana připojení A
kabel, otevřený konec
Strana připojení B
zásuvka M12, zahnutá
Počet pólů
4
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: St 25. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (2 519,00 Kč / kus)
2 519,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Normy a předpisy: M12 konektor IEC 61076-2-111
  • Izolační odpor: 100 MΩ
  • Počet zastrčení: 100
  • Utahovací moment: 0,4 Nm (M12 konektor)
  • Typ kabelu: PUR bez halogenů, černá
  • Typ kabelu (krátký znaků):
  • AWG napájení: 16
  • Vnější plášť, barva: černá šedá RAL 7021
  • Počet Biegezyklen: 2000000
  • Zdvih: 10 m
  • Verfahrgeschwindigkeit: 3 m/s
  • Zrychlení: 10 m/s²
  • Materiál vodič: samotná měď
  • Stupeň znečištění: 3
  • Hořlavost podle UL 94: V0
  • Kategorie přepětí: III
  • Materiál rukojeti: PP
  • Materiál s rýhovanou: poniklovaný zinkový odlitek
  • Odpor vodiče: ≤ 13 Ω/km (při 20 °C)
Druh obalu

Piece

Typ

SAC-4P-10,0-PUR/M12FRS PE

Kategorie produktu

připojovací kabel pro senzory - aktory

Provedení

zásuvka, zahnutá

Strana připojení A

kabel, otevřený konec

Strana připojení B

zásuvka M12, zahnutá

Počet pólů

4

Délka kabelu

10.00 m

Materiál pláště

PUR

Jmenovité napětí

690 V/AC

Jmenovitý proud

12 A

Jmenovitý proud - filtr

12 A

Průřez připojovacího vodiče (max.)

1.5 mm²

Vnější Ø

8.8 mm

Připojení

zásuvka

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

S

Materiál kontaktu

Cu Zn

Kontaktní plocha

Ni/Au

IP65

Vlastnosti

bez halogenů

Min. teplota

-25 °C

Max. teplota

+85 °C

Typ upevnění

šroubovací

Číslo výrobce

1408854

Obsah

1 ks

Ø kabelu

8,8 mm

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 2209161 Phoenix Contact SAC-4P-10,0-PUR/M12FRS PE připojovací kabel pro senzory - aktory, 1408854, piny: 4, 10.00 m, 1 ks

List technických údajů 2209161 Phoenix Contact SAC-4P-10,0-PUR/M12FRS PE připojovací kabel pro senzory - aktory, 1408854, piny: 4, 10.00 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209161 Phoenix Contact SAC-4P-10,0-PUR/M12FRS PE připojovací kabel pro senzory - aktory, 1408854, piny: 4, 10.00 m, 1 ks

Popis

Jednoduše a bezpečně: 100% elektricky testovaná zásuvné komponent. Výkonná: AC konektor pro až 12 A a 630 V AC. Ochrana proti poruše díky speciální S kódování. Náš standard: odolná bezhalogenový PUR kabel.

Tento text byl přeložen strojově.
