Name: Phoenix Contact SAC-3P-M 8MR/3,0-PVC Kabel pro senzor/aktor, 1415866, piny: 3, 3 m, 1 ks
Brand: Phoenix Contact
SKU: 3586986
Availability: SoldOut

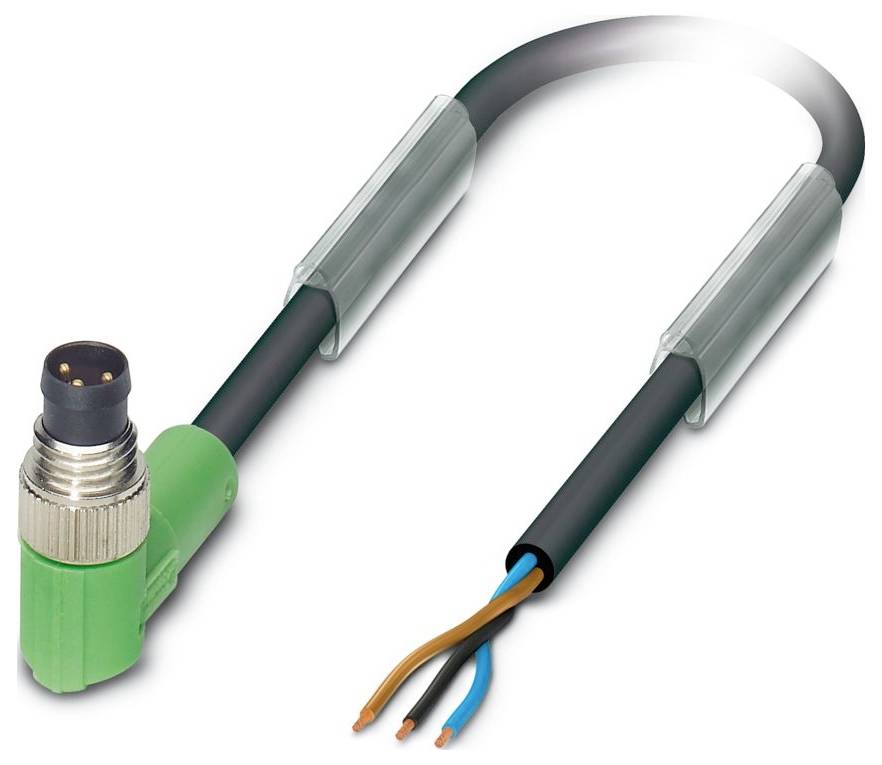

Černý elektrický kabel se zeleným konektorem v úhlu 90 stupňů na jednom konci a odstavenými hnědými, modrými a zelenými vodiči na druhém konci.

Ilustrační obrázek

Kategorie produktu

Kabel pro senzor/aktor

Strana připojení A

zástrčka M8, zahnutá

Strana připojení B

kabel, otevřený konec

Počet pólů

Délka kabelu

3 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (315,00 Kč / kus)

315,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení: Volný konec vedení
Počet pinů: 3
JMENOVITÉ NAPĚTÍ UN: 48 V AC; 60 V DC
Třída hořlavosti podle UL 94: HB
Mechanické údaje: Mechanické údaje
Okolní podmínky: Okolní podmínky
OCHRANA: IP65; IP67; IP68
Teplota okolí (provoz): -25 °C ... 80 °C (kabel, pevné uložení); -10 °C... 80 °C (kabel, pohyblivé uložení)
Normy/předpisy: IEC 61076-2-104
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál kontaktu: Ni/au
Jmenovitý proud IN: 4 A
Vnější průměr kabelu 4,20 mm ±0,15 mm
Vnější plášť, materiál: PVC
Materiál vodiče: Čistá měděná licna
Délka vedení: 3 m
Průřez kabelu: 3x 0,25 mm² (signálové vedení)
Standardní označení: Konektor M8
Ukazatel stavu: ne
Vnější plášť, barva: Černá RAL 9005
Použití: Standardní
KÓDOVÁNÍ: A
Izolační odpor: ≥ 100 MΩ*km (při 20 °C)
Materiál kontaktu: CuSn
Zkušební napětí: ≤ 3000 v
Ukazatel stavu: ne
Materiál držáku kontaktu: TPU GF
Hmotnost vodiče: 29 kg/km
Stíněno: ne
Typ vedení: PVC černá [PVC]
Uspořádání vodičů signálového vedení 14x 0,15 mm
Vodiče AWG: 24
Průměr žil včetně izolace: 1,17 mm ±0,05 mm
Materiál izolace žil: PVC
Jednožilový, barva: hnědá, modrá, černá
Tloušťka stěny vnějšího pláště: ≥ 0,76 mm
Celkové stočení: 3 žil podélně stočeno
Jmenovité napětí kabelu: ≥ 300 V.
Nejmenší poloměr ohybu, pevné uložení: 13 mm
Odolnost proti ohni: Podle UL-Style 2464
Odolnost vůči olejům: EN 60811-2-1
Počet kabelových průchodů: 1
Počet zastrčení: ≥ 100
Konektor 1: Konektor 1
Typ kódování: A
Konektor 2: Konektor 2
Tloušťka stěny izolace: ≥ 0,23 mm (izolace žil)
Odpor vodiče max.: Max. 79 Ω/km (při 20 °C)
M8: M8
Materiál těla: TPU, nehořlavý, samozhášecí
Materiál šroubení: Poniklovaný zinkový odlitek
Okolní teplota (provoz) (zástrčka/zásuvka): -25 °C... 90 °C (zástrčka/zásuvka)
PVC černé [PVC]: PVC černé [PVC]

Typ: SAC-3P-M 8MR/3,0-PVC

Kategorie produktu: Kabel pro senzor/aktor

Strana připojení A: zástrčka M8, zahnutá

Strana připojení B: kabel, otevřený konec

Počet pólů: 3

Délka kabelu: 3 m

Materiál pláště: PVC

Jmenovité napětí: 48 V/AC
60 V/DC

Průřez připojovacího vodiče (max.): 0.25 mm²

Vnější Ø: 4.20 mm

Průřez vodiče (kabely senzor-aktor): 0.25 mm²

Připojení: konektor M8

Typ závitu, šířka připojení: M8

Typ závitu, připojení kabelu a montáž: M8

Barva kabelu: černá (RAL 9005)

Kódování: Typ A

Materiál kontaktu: CuSn

Kontaktní plocha: Ni/Au

maximální průřez: 0.25 mm²

: IP65
IP67
IP68

Vlastnosti: PVC

Min. teplota: -25 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 1415866

Obsah: 1 ks

Průměr: 4.20 mm

Ø kabelu do: 4.20 mm

Průměr kabelu (rozsah): 4.20 mm (max)

Jmenovité napětí: 48 V

Stíněný: Ne

UKCA: Ano
