Ilustrační obrázek

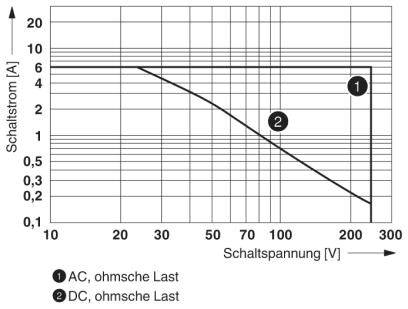

![Diagram spínacího proudu v závislosti na spínacím napětí; znázorňuje pokles spínacího proudu se vzrůstajícím napětím. 1: AC, 2: DC. Osy: Spínací proud [A] a Spínací napětí [V].](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002140998TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Ilustrační obrázek

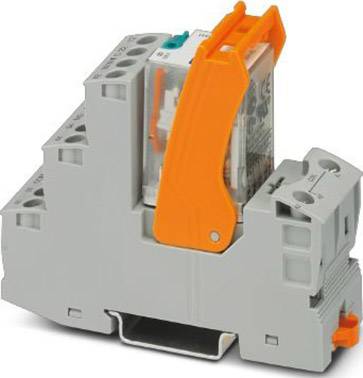

Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 reléový modul, 125 V/DC, 6 A, 4 přepínací kontakty, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reléový modul
Typ kontaktu
4 přepínací kontakty
Jmenovité napětí
125 V/DC
Spínací napětí (max.)
250 V DC/AC
Spínací proud (max.)
6 A
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
235,54 Kč
3
6% = 13,52 Kč
222,02 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (235,54 Kč / kus)
235,54 Kč
Bez DPH.
Už jen 3 Ks skladem!
Technické parametry
- Spínací napětí max. 250 V AC/DC
- Spínací napětí minimální: 5 V (při 24 mA)
- Spínací proud minimální: 5 mA (při 24 V)
- Zapínací proud maximálně: 16 A (20 ms, spínací kontakt)
- Abschaltleistung (ohmická zátěž) maximálně:
- 144 W (při 24 V/DC)
- 124 W (při 48 V DC)
- 108 W (při 60 V DC)
- 52 W (při 110 V/DC)
- 48 W (při 220 V/DC)
- 1500 VA (při 250 V AC)
- Spínací výkon:
- 2 A (při 24 V, DC13)
- 0,22 A (při 120 V, DC13)
- 0,11 A (při 250 V, DC13)
- 1,5 A (při 24 V, AC15)
- 1,5 A (při 120 V AC15)
- 1 A (při 240 V AC15)
- Montážní poloha: libovolná
- Montáž poznámka: modulární bez vzdálenost
- Délka odizolování: 8 mm
- Pevný průřez vodiče: 0,5 mm² ... 4 mm²
- Průřez vodiče - flexibilní: 0,5 mm² ... 4 mm²
- Průřez vodiče AWG: 20 ... 10 (pevný)
- Bemessungsisolationsspannung: 250 V AC
- Impulzní rázové napětí: 2,5 kV
- Izolace: základní izolace
- Přepěťová kategorie: II
- Kategorie produktu
reléový modul
- Typ
RIF-2-RSC-LDP-125DC/4X21
- Připojení
šroubovací
- Reakční doba
13 ms
- Čas rozpadu
14 ms
- Typ kontaktu
4 přepínací kontakty
- Materiál kontaktu
AgNi
- Jmenovité napětí
125 V/DC
- Spínací napětí (max.)
250 V DC/AC
- Spínací proud (max.)
6 A
- Mechanická životnost
2x 10 7 spínacích cyklů
- Vlastnosti
s LED diodou
S nulovou diodou
IP20
- Max. teplota
+60 °C
- Min. teplota
-40 °C
- Délka
75 mm
- Šířka
27 mm
- V
89 mm
- Rozm.
(d x š x v) 75 x 27 x 89 mm
- Obsah
1 ks
Ke stažení
List technických údajů
List technických údajů 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 reléový modul, 125 V/DC, 6 A, 4 přepínací kontakty, 1 ks
List technických údajů 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 reléový modul, 125 V/DC, 6 A, 4 přepínací kontakty, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 reléový modul, 125 V/DC, 6 A, 4 přepínací kontakty, 1 ks
Popis
Sestavený modul relé se šroubovým připojením, se skládá z: patice relé, Výkonové kontaktní relé a držáku. Provedení kontaktů: 4 přepínací kontakty. Vstupní napětí: 125 V/DC
