Phoenix Contact RIF-2-RPT-LDP-24DC/4X21/EX reléový modul, 24 V/DC, 6 A, 4 přepínací kontakty, 1 ks | Conrad Electronic

Elektronická komponenta s šedým pouzdrem a oranžovou pákou, určená pro elektrické připojení nebo řídicí systémy.

Elektronická komponenta s šedým pouzdrem a oranžovou pákou, určená pro elektrické připojení nebo řídicí systémy.

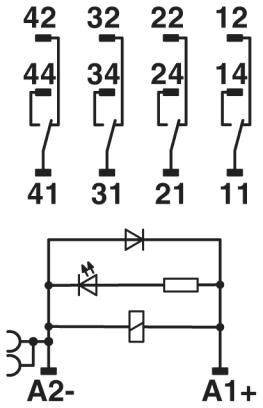

Schéma zapojení relé s svorkami cívky A1+ a A2- a čtyřmi spínacími kontakty označenými od 11 do 44. Včetně diod a LED prvku.

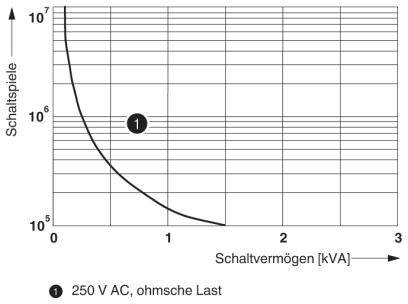

Graf zobrazuje spínací děje proti spínací schopnosti pro '250 V AC, odporová zátěž'. Křivka exponenciálně klesá z 10¹⁰ na 0 při 3 kVA.

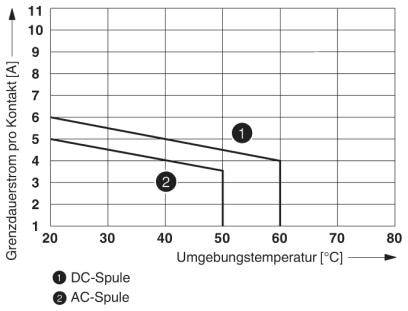

Graf znázorňuje mezní trvalý proud na kontakt v závislosti na okolní teplotě pro stejnosměrnou a střídavou cívku; oba proudy klesají se zvyšující se teplotou.

Graf zobrazuje křivku mezi redukčním faktorem (osa Y) a cos φ (osa X), která klesá z hodnoty 1 při cos φ = 0 na 0,3 při cos φ = 0,2.

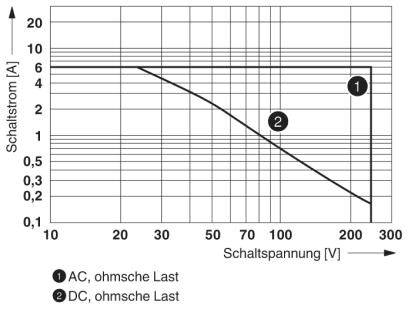

Graf zobrazuje spínací napětí (0-300 V) proti spínacímu proudu (0-16 A) pro AC a DC zátěže. Křivka ukazuje klesající proud při zvyšujícím se napětí.

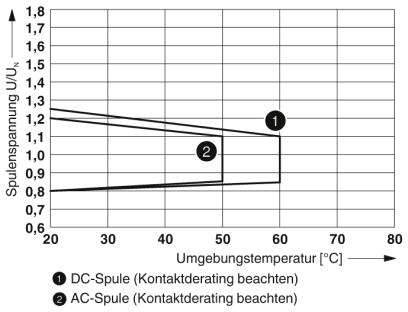

Graf ukazuje závislost napětí cívky (U/Uₙ) na okolní teplotě (°C) pro stejnosměrnou a střídavou cívku.

1/7

Ilustrační obrázek

Kategorie produktu

reléový modul

Typ kontaktu

4 přepínací kontakty

Jmenovité napětí

24 V/DC

Spínací napětí (max.)

250 V DC/AC

Spínací proud (max.)

6 A

Datasheety: (PDF)

European union

Phoenix Contact

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (1 005,00 Kč / kus)

Kč
