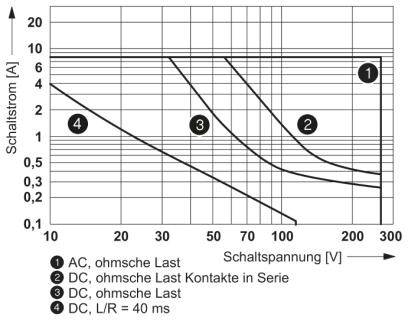

![Graf znázorňuje spínací proud [A] proti spínacímu napětí [V] pro AC a DC. Čtyři křivky reprezentují různé typy zátěže a konfigurace kontaktů.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002140989TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8

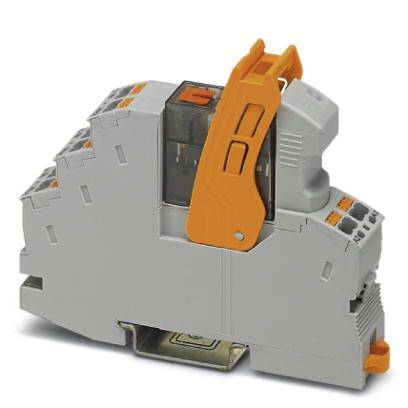

Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS reléový modul, 230 V/AC, 2 přepínací kontakty, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reléový modul
Typ kontaktu
2 přepínací kontakty
Jmenovité napětí
230 V/AC
Spínací napětí (max.)
250 V DC/AC
Typ
RIF-1-RPT-LV-230AC/2X21MS
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
450,41 Kč
3
5% = 22,34 Kč
428,07 Kč
5
7% = 31,25 Kč
419,16 Kč
10
9% = 39,41 Kč
411,00 Kč
25
10% = 43,91 Kč
406,50 Kč
50
11% = 51,39 Kč
399,02 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (450,41 Kč / kus)
450,41 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Ztrátový výkon při Nennbedingung: 0,81 W
- Spínací napětí max. 250 V AC/DC
- Minimální spínací napětí: 12 V (při 10 mA)
- Spínací proud minimální: 10 mA (při 12 V)
- Zapínací proud maximálně: 16 A (20 ms, spínací kontakt)
- Abschaltleistung (ohmická zátěž) maximálně:
- 192 W (při 24 V/DC)
- 62 W (při 48 V DC)
- 42 W (při 60 V DC)
- 55 W (při 110 V/DC)
- 66 W (při 220 V/DC)
- 2000 VA (při 250 V AC)
- Spínací výkon:
- 1 A (při 24 V, DC13)
- 1,5 A (při 230 V AC15)
- Montážní poloha: libovolná
- Montáž poznámka: modulární bez vzdálenost
- Délka odizolování: 8 mm
- Pevný průřez vodiče: 0,14 mm² ... 1,5 mm²
- Průřez vodiče - flexibilní: 0,14 mm² ... 1,5 mm²
- Průřez vodiče AWG: 26 ... 16 (pevný)
- Bemessungsisolationsspannung: 250 V AC
- Impulzní rázové napětí: 6 kV
- Izolace: bezpečné oddělení
- Kategorie přepětí: III
- Kategorie produktu
reléový modul
- Typ
RIF-1-RPT-LV-230AC/2X21MS
- Připojení
pružinové připojení
- Reakční doba
4 ms
- Typ kontaktu
2 přepínací kontakty
- Materiál kontaktu
AgNi
- Jmenovité napětí
230 V/AC
- Spínací napětí (max.)
250 V DC/AC
- Mechanická životnost
5x 10 6 spínacích cyklů
- Vlastnosti
s LED diodou
s varistorem
IP20
- Max. teplota
+45 °C
- Min. teplota
-40 °C
- Délka
75 mm
- Šířka
16 mm
- V
93 mm
- Rozm.
(d x š x v) 75 x 16 x 93 mm
- Obsah
1 ks
0.004 A
16
96 mm
75 mm
NE
Polarized
Mono stable
NE
Single contact
ANO
Other
184-253 V
184-253 V
Untreated
IP20
ANO
AC
0
0
2
Other
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS reléový modul, 230 V/AC, 2 přepínací kontakty, 1 ks
List technických údajů 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS reléový modul, 230 V/AC, 2 přepínací kontakty, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS reléový modul, 230 V/AC, 2 přepínací kontakty, 1 ks
Popis
Sestavený modul relé s připojením Push in, skládá se z: patice relé, relé držák, zásuvný odrušovací modul a výkonové kontaktní relé s kontrolním tlačítkem a integrovaná stavová LED. Provedení kontaktů: 2 přepínací kontakt. Vstupní napětí: 230 V/AC
