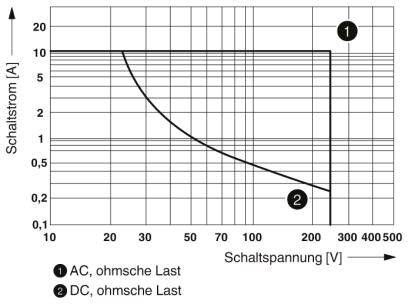

![Graf znázorňuje křivku spínacího proudu a spínacího napětí. Charakteristiky: 'AC, ohmická zátěž' v bodě (1), 'DC, ohmická zátěž' v bodě (2). Osa Y: Spínací proud [A], osa X: Spínací napětí [V].](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002140973TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

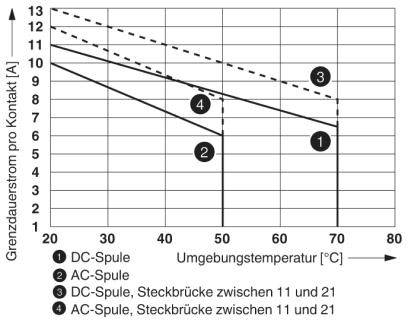

![Diagram mezní trvalý proud [A] vs. okolní teplota [°C]. Porovnány čtyři křivky: DC cívka, AC cívka při různých konfiguracích.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002140973TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Ilustrační obrázek
Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS reléový modul, 230 V/AC, 1 přepínací kontakt, Piece, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
reléový modul
Typ kontaktu
1 přepínací kontakt
Jmenovité napětí
230 V/AC
Spínací napětí (max.)
250 V DC/AC
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
10
-
409,09 Kč
30
5% = 20,29 Kč
388,80 Kč
50
7% = 28,39 Kč
380,70 Kč
100
9% = 35,79 Kč
373,30 Kč
200
10% = 39,88 Kč
369,21 Kč
400
11% = 46,68 Kč
362,41 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Min.: 10
Násobky: 10
Celková cena (409,09 Kč / kus)
4 090,90 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Ztrátový výkon při Nennbedingung: 0,81 W
- Spínací napětí max. 250 V AC/DC
- Minimální spínací napětí: 12 V (při 10 mA)
- Spínací proud minimální: 10 mA (při 12 V)
- Zapínací proud maximálně: 32 A (20 ms, spínací kontakt)
- Abschaltleistung (ohmická zátěž) maximálně:
- 264 W (při 24 V/DC)
- 62 W (při 48 V DC)
- 48 W (při 60 V DC)
- 52 W (při 110 V/DC)
- 66 W (při 220 V/DC)
- 2500 VA (při 250 V AC)
- Spínací výkon:
- 2 A (při 24 V, DC13)
- 3 A (při 240 V AC15)
- Montážní poloha: libovolná
- Montáž poznámka: modulární bez vzdálenost
- Délka odizolování: 8 mm
- Pevný průřez vodiče: 0,14 mm² ... 1,5 mm²
- Průřez vodiče - flexibilní: 0,14 mm² ... 1,5 mm²
- Průřez vodiče AWG: 26 ... 16 (pevný)
- Bemessungsisolationsspannung: 250 V AC
- Impulzní rázové napětí: 6 kV
- Izolace: bezpečné oddělení
- Kategorie přepětí: III
- Druh obalu
Piece
- Kategorie produktu
reléový modul
- Typ
RIF-1-RPT-LV-230AC/1X21MS
- Připojení
pružinové připojení
- Reakční doba
4 ms
- Typ kontaktu
1 přepínací kontakt
- Materiál kontaktu
AgNi
- Jmenovité napětí
230 V/AC
- Spínací napětí (max.)
250 V DC/AC
- Max. spínací výkon
2500 VA

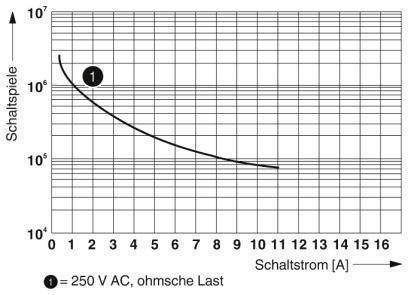

- Mechanická životnost
5x 10 6 spínacích cyklů
- Výkon cívky
0.81 W
- Vlastnosti
s LED diodou
s varistorem
IP20
- Max. teplota
+50 °C
- Min. teplota
-40 °C
- Délka
75 mm
- Šířka
16 mm
- V
93 mm
- Rozm.
(d x š x v) 75 x 16 x 93 mm
- Obsah
1 ks
Ke stažení
List technických údajů
List technických údajů 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS reléový modul, 230 V/AC, 1 přepínací kontakt, Piece, 1 ks
List technických údajů 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS reléový modul, 230 V/AC, 1 přepínací kontakt, Piece, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS reléový modul, 230 V/AC, 1 přepínací kontakt, Piece, 1 ks
Popis

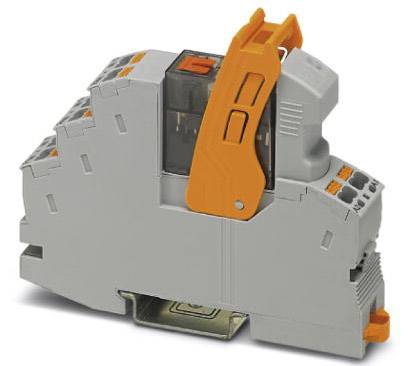

Sestavený modul relé s připojením Push in, skládá se z: patice relé, relé držák, zásuvný odrušovací modul a výkonové kontaktní relé s kontrolním tlačítkem a integrovaná stavová LED. Provedení kontaktů: 1 přepínací kontakt. Vstupní napětí: 230 V/AC
