Ilustrační obrázek

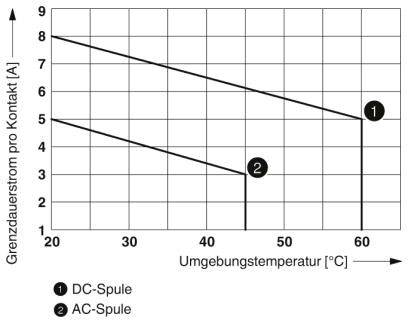

![Graf ukazuje mezní trvalý proud pro kontakt [A] v závislosti na okolní teplotě [°C] pro stejnosměrné (DC) a střídavé (AC) cívky. AC cívka má nižší mezní hodnotu.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002141002TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

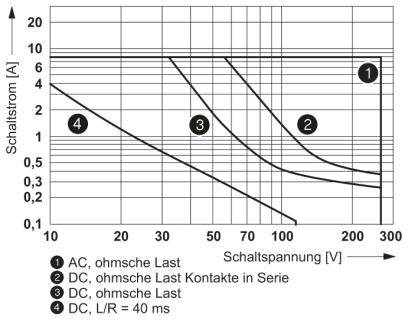

![Graf zobrazuje spínací proud [A] v závislosti na spínacím napětí [V] pro různé typy zátěží: 1) AC s ohmickou zátěží, 2) DC se zátěží v sérii, 3) DC s ohmickou zátěží, 4) DC, L/R = 40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002141002TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Ilustrační obrázek
Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS reléový modul, 24 V/DC, 2 přepínací kontakty, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reléový modul
Typ kontaktu
2 přepínací kontakty
Jmenovité napětí
24 V/DC
Spínací napětí (max.)
250 V DC/AC
Typ
RIF-1-RPT-LDP-24DC/2X21MS
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
354,55 Kč
3
6% = 19,61 Kč
334,94 Kč
5
8% = 27,48 Kč
327,07 Kč
10
9% = 32,66 Kč
321,89 Kč
25
11% = 38,54 Kč
316,01 Kč
50
13% = 45,07 Kč
309,48 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (354,55 Kč / kus)
354,55 Kč
Bez DPH.
Už jen 8 Ks skladem!
Technické parametry
- Ztrátový výkon při Nennbedingung: 0,43 W
- Spínací napětí max. 250 V AC/DC
- Minimální spínací napětí: 12 V (při 10 mA)
- Spínací proud minimální: 10 mA (při 12 V)
- Zapínací proud maximálně: 12 A (20 ms, spínací kontakt)
- Abschaltleistung (ohmická zátěž) maximálně:
- 192 W (při 24 V/DC)
- 62 W (při 48 V DC)
- 42 W (při 60 V DC)
- 55 W (při 110 V/DC)
- 66 W (při 220 V/DC)
- 2000 VA (při 250 V AC)
- Spínací výkon:
- 1 A (při 24 V, DC13)
- 1,5 A (při 230 V AC15)
- Montážní poloha: libovolná
- Montáž poznámka: modulární bez vzdálenost
- Délka odizolování: 8 mm
- Pevný průřez vodiče: 0,14 mm² ... 1,5 mm²
- Průřez vodiče - flexibilní: 0,14 mm² ... 1,5 mm²
- Průřez vodiče AWG: 26 ... 16 (pevný)
- Bemessungsisolationsspannung: 250 V AC
- Impulzní rázové napětí: 6 kV
- Izolace: bezpečné oddělení
- Kategorie přepětí: III
- Kategorie produktu
reléový modul
- Typ
RIF-1-RPT-LDP-24DC/2X21MS
- Připojení
pružinové připojení
- Reakční doba
9 ms
- Čas rozpadu
10 ms
- Typ kontaktu
2 přepínací kontakty
- Materiál kontaktu
AgNi
- Jmenovité napětí
24 V/DC
- Spínací napětí (max.)
250 V DC/AC
- Mechanická životnost
5x 10 6 spínacích cyklů
- Vlastnosti
s LED diodou
S nulovou diodou
IP20
- Max. teplota
+60 °C
- Min. teplota
-40 °C
- Délka
75 mm
- Šířka
16 mm
- V
93 mm
- Rozm.
(d x š x v) 75 x 16 x 93 mm
- Obsah
1 ks
0.018 A
16
96 mm
75 mm
NE
Polarized
Mono stable
NE
Single contact
ANO
Other
19.2-30 V
Untreated
IP20
ANO
DC
0
0
2
Other
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS reléový modul, 24 V/DC, 2 přepínací kontakty, 1 ks
List technických údajů 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS reléový modul, 24 V/DC, 2 přepínací kontakty, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS reléový modul, 24 V/DC, 2 přepínací kontakty, 1 ks
Popis
Sestavený modul relé s připojením Push in, skládá se z: patice relé, relé držáku a výkonové kontaktní relé s kontrolním tlačítkem, integrovaná stavová LED dioda a nulová dioda. Provedení kontaktů: 2 přepínací kontakt. Vstupní napětí: 24 V/DC
