Phoenix Contact RIF-0-RPT-24DC/21AU Relé modul 1 přepínací kontakt 10 ks

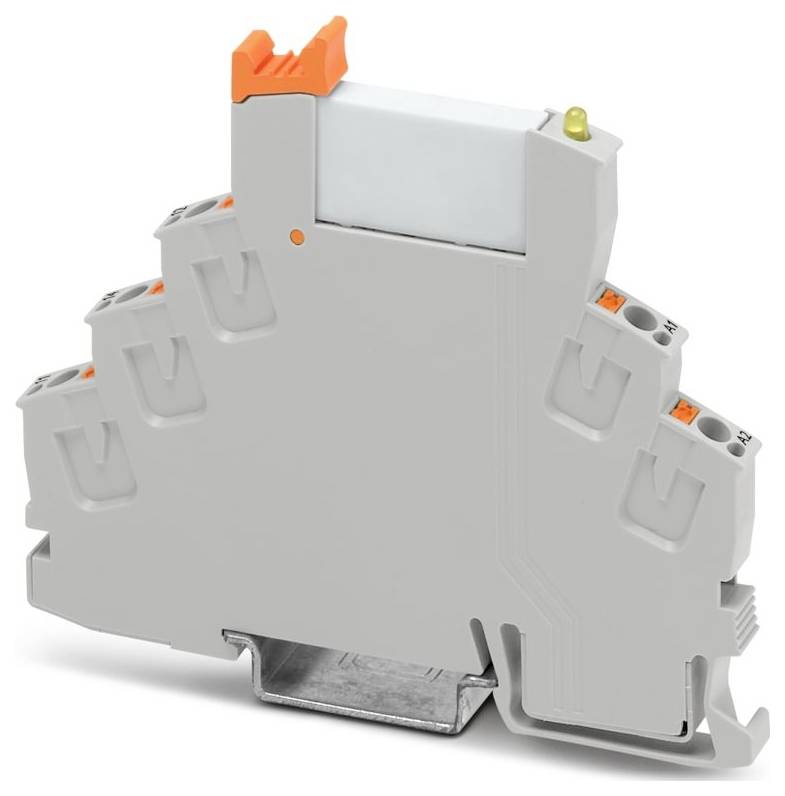

Šedý modulární svorkovnicový blok s více připojovacími body, vybavený oranžovými pákami pro bezpečné zapojení.

Ilustrační obrázek

Kategorie produktu

Relé modul

Typ kontaktu

1 přepínací kontakt

Spínací napětí (max.)

250 V DC/AC

Typ

RIF-0-RPT-24DC/21AU

Připojení

Push-in připojení pružinovou svorkou

Datasheety: (PDF)

Doručení: Čt 8. 10.

1047 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 10 ks)

Celková cena (191,65 Kč / kus)

1 916,53 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Produktová řada: Počítače RIFLINE
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,14 mm² 1,5 m²; 0,14 mm²... 1,5 mm² (kabelová dutinka s plastovým pouzdrem)
Tuhý průřez vodiče: 0,14 mm²... 1,5 mm²
Průřez vodiče AWG: 24... 16
Šířka: 6,2 mm
Výška: 93 mm
Hloubka: 78 mm
Barva: Šedá (RAL 7042)
Okolní podmínky: Okolní podmínky
Teplota okolí (provoz): -40 °C ... 60 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Normy/předpisy: IEC 60947-5-1
Poznámka: Následující hodnoty platí pro zničenou vrstvu zlata
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
Délka odizolování: 8 mm
Montážní poloha: libovolná
Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
Maximální ztrátový výkon při jmenovitých podmínkách: 0,22 W.
Provozní režim: 100 % ED
Rozsah vstupního napětí: 19,2 v DC... 36 V DC (20 °C)
Rozměry výrobku: Rozměry výrobku
Montážní pokyny: Stohovatelné bez vzdáleností
Ochranné zapojení: nulová dioda
Test znečištění: Test výfukových plynů
Spínací napětí maximálně: 250 v AC/DC
Použití: Univerzální
Spínací proud max. 50 mA
Izolace: Bezpečné oddělení
Úroveň péče o údaje: Úroveň péče o údaje
Datum poslední péče o údaje: 20.01.2026
JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 24 V DC
Rozsah vstupního napětí vztažený na un: Viz diagram
Typický vstupní proud při un: 9 mA
Zobrazení provozního napětí: žlutá LED
Provedení kontaktu: 1 přepínací kontakt
Trvalý mezní proud: 6 A.
Třída hořlavosti podle UL 94 (pouzdro): V2 (pouzdro)
Jmenovité izolační napětí: 250 v AC
Impulzní rázové napětí: 6 kV
Stupeň krytí (patice pro relé): IP20 (patice pro relé)
Druh ochrany (relé): RT III (relé)
Spínání: Spínání
Životnost - mechanické měření: Cca 2x 107 spínacích cyklů
Zkušební napětí (vinutí/kontakt): 4 kVeff (50 Hz , 1 min., vinutí/kontakt)
Strana patogena: Strana patogena
Spínací chování pohonu: Monostabilní
Pohon (polarita): Polarizovaný
Doba odezvy obvykle: 5 ms
Doba odpadu obvykle: 8 ms
Druh spínacího kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgSnO
Spínací napětí minimální: 5 v (při 100 mA)
Minimální spínací proud: 10 mA (při 12 v)
Vypínací výkon (ohmická zátěž) maximálně: 140 W (při 24 v DC); 20 W (při 48 v DC); 18 W (při 60 v DC) ; 23 W (při 110 v DC); 40 W (při 220 v DC); 1500 VA (při 250 v AC)
Spínací schopnost: 2 a (při 24 v, DC13); 0,2 a (při 110 v, DC13); 0,1 a (při 220 v, DC13); 3 a (při 24 v, AC15) ; 3 a (při 120 v, AC15); 3 a (při 230 v, AC15)
Životnost elektrických: Viz diagram
Spínání: Při destruktivní vrstvě: Spínání: Při destruktivní vrstvě zlata
Napětí cívky: 24 v DC
Kategorie použití CB Scheme (IEC 60947-5-1): AC15, 3 a / 250 v (spínací kontakt); AC15, 1 a / 250 v (rozpínací kontakt); DC13, 1,5 a / 24 v (spínací kontakt); DC13, 0,2 a / 110 v (spínací kontakt); DC13, 0,1 a / 220 v (spínací kontakt)

Kategorie produktu: Relé modul

Typ: RIF-0-RPT-24DC/21AU

Připojení: Push-in připojení pružinovou svorkou

Řídicí napětí (min.): 19.2 V/DC

Řídicí napětí (max.): 36 V/DC

Reakční doba: 5 ms

Čas rozpadu: 8 ms

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgSnO + tvrdé zlacení

Spínací napětí (max.): 250 V DC/AC

Max. spínací výkon: 1500 VA

Vlastnosti: S nulovou diodou

: IP20

Max. teplota: 85 °C

Min. teplota: -40 °C

Hloubka: 78 mm

Šířka: 6.2 mm

V: 93 mm

Rozm.: (š x v x h) 6.2 x 93 x 78 mm

Obsah: 10 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3579691 Phoenix Contact RIF-0-RPT-24DC/21AU Relé modul 1 přepínací kontakt 10 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3579691 Phoenix Contact RIF-0-RPT-24DC/21AU Relé modul 1 přepínací kontakt 10 ks

Popis

Předmontovaný modul relé s připojením Push In, se skládá z: Patice relé s vyhazovačem a vícevrstvým kontaktní relé. Provedení kontaktu: 1 přepínací kontakt. Vstupní napětí: 24 V/DC

Tento text byl přeložen strojově.
