Phoenix Contact REL-MR- 4,5DC/21AU miniaturní relé, 4.5 V/DC, 1 přepínací kontakt, 10 ks

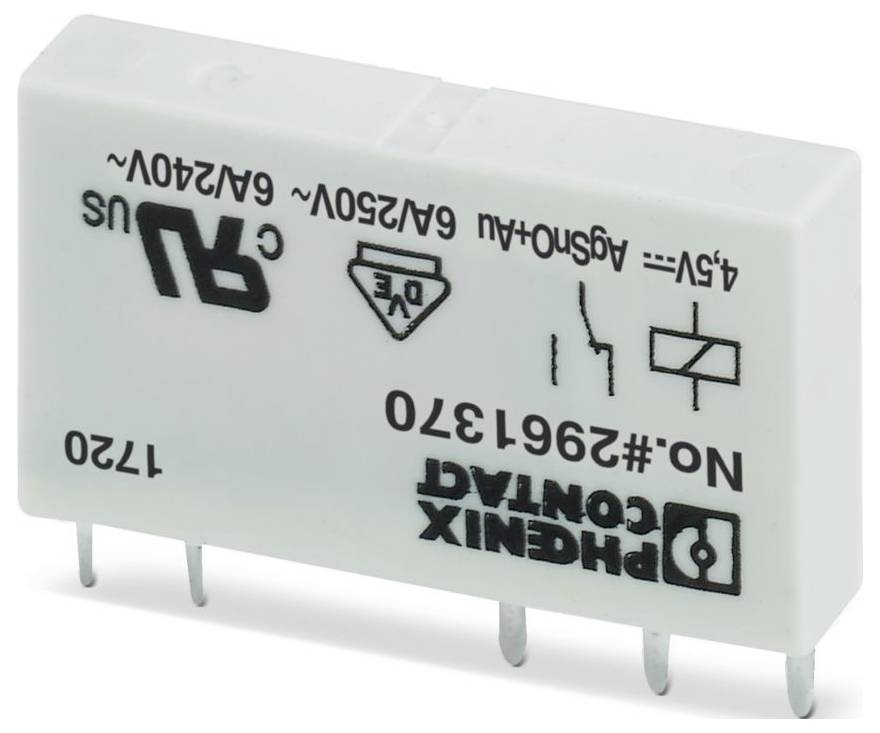

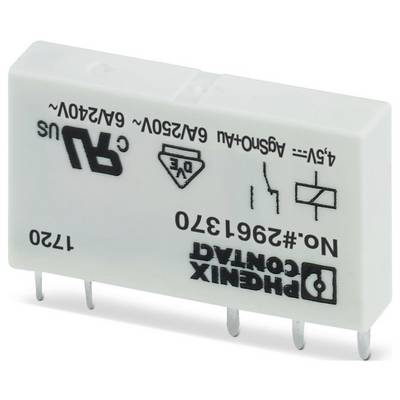

Bílá elektronická relé součástka s více vývody zobrazená, obsahující symboly a text označující technické specifikace a značku výrobce.

Ilustrační obrázek

Kategorie produktu

miniaturní relé

Typ kontaktu

1 přepínací kontakt

Jmenovité napětí

4.5 V/DC

Spínací napětí (max.)

250 V/AC

Typ

REL-MR- 4,5DC/21AU

Datasheety: (PDF)

Doručení: Út 20. 10.

21 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 10 ks)

Celková cena (201,50 Kč / kus)

2 015,00 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ připojení: Konektor / pájecí připojení
Šířka: 5 mm
Výška: 28 mm
Hloubka: 15 mm
Barva: Bílá (RAL 9010)
Okolní podmínky: Okolní podmínky
Teplota okolí (provoz): -40 °C ... 85 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Normy/předpisy: IEC 60664;EN 50178;EN 61810-1
Poznámka: Následující hodnoty platí pro zničenou vrstvu zlata
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 3
Montážní poloha: libovolná
Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
Maximální ztrátový výkon při jmenovitých podmínkách: 0,17 W.
Provozní režim: 100 % ED
Rozsah vstupního napětí: 2,7 v DC... 12,4 V DC
Montážní pokyny: Stohovatelné bez vzdáleností
Test znečištění: Test výfukových plynů
Spínací napětí maximálně: 250 v /AC
Maximální spínací proud: Na vyžádání
Úroveň péče o údaje: Úroveň péče o údaje
Datum poslední péče o údaje: 05.09.2025
JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 4,5 V DC
Typický vstupní proud při un: 38 mA
Provedení kontaktu: 1 přepínací kontakt
Trvalý mezní proud: 6 A.
Spínání: Spínání
Životnost - mechanické měření: 2x 107 spínacích cyklů
Zkušební napětí (vinutí/kontakt): 4 kV AC (50 Hz , 1 min., vinutí/kontakt)
Strana patogena: Strana patogena
Spínací chování pohonu: Monostabilní
Pohon (polarita): Nevolt
Doba odezvy obvykle: 5 ms
Doba odpadu obvykle: 2,5 ms
Odpor cívky: 119 Ω ±10 % (při 20 °C)
Druh spínacího kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgSnO
Spínací napětí minimální: 5 v (při 100 mA)
Minimální spínací proud: 10 mA (při 12 v)
Vypínací výkon (ohmická zátěž) maximálně: 140 W (při 24 v DC); 20 W (při 48 v DC); 18 W (při 60 v DC) ; 23 W (při 110 v DC); 40 W (při 220 v DC); 1500 VA (při 250 v AC)
Spínací schopnost: 2 a (při 24 v, DC13); 0,2 a (při 110 v, DC13); 0,1 a (při 220 v, DC13); 3 a (při 24 v, AC15) ; 3 a (při 120 v, AC15); 3 a (při 230 v, AC15)
Spínání: Při destruktivní vrstvě: Spínání: Při destruktivní vrstvě zlata
