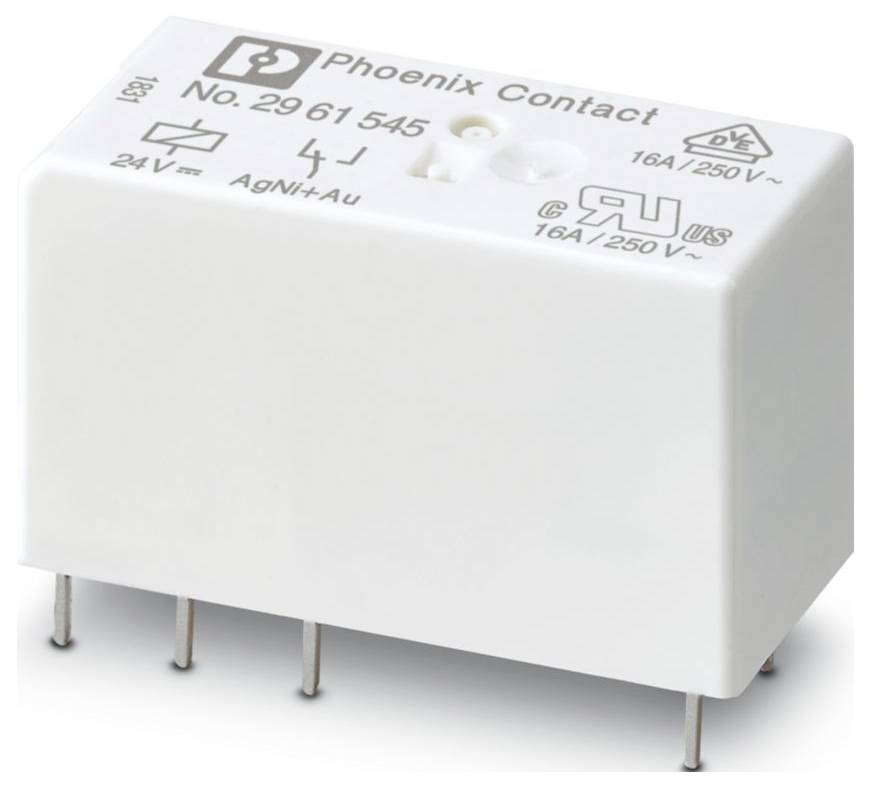

Phoenix Contact REL-MR- 24DC/21HC AU miniaturní relé, 24 V/DC, 1 přepínací kontakt, 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
miniaturní relé
Typ kontaktu
1 přepínací kontakt
Jmenovité napětí
24 V/DC
Typ
REL-MR- 24DC/21HC AU
Připojení
Zasunout
pájené
Datasheety: (PDF)
Počet (velikost balení 10 ks)
Celková cena (1 135,00 Kč / kus)
Kč
Technické parametry
- Typ připojení: Konektor / pájecí připojení
- Šířka: 12,7 mm
- Výška: 29 mm
- Hloubka: 15,7 mm
- Barva: Bílá (RAL 9010)
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -40 °C ... 85 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: IEC 60664;EN 50178;EN 61810-1
- Poznámka: Následující hodnoty platí pro zničenou vrstvu zlata
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 3
- Montážní poloha: libovolná
- Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,41 W.
- Provozní režim: 100 % ED
- Rozsah vstupního napětí: 15,6 v DC... 57,6 V DC
- Montážní pokyny: Stohovatelné bez vzdálenosti (>70 °C ≥ 2,5 mm)
- Test znečištění: Test výfukových plynů
- Spínací napětí maximálně: 250 v AC/DC
- Spínací proud max. 15 a (300 ms)
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 05.09.2025
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 24 V DC
- Typický vstupní proud při un: 17 mA
- Provedení kontaktu: 1 přepínací kontakt
- Trvalý mezní proud: 16 A.
- Spínání: Spínání
- Životnost: 3x 107 spínacích cyklů
- Zkušební napětí (vinutí/kontakt): 5 kV AC (50 Hz , 1 min., vinutí/kontakt)
- Strana patogena: Strana patogena
- Spínací chování pohonu: Monostabilní
- Pohon (polarita): Nevolt
- Doba odezvy obvykle: 7 ms
- Doba odpadu obvykle: 3 ms
- Odpor cívky: 1440 Ω ±10 % (při 20 °C)
- Druh spínacího kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Spínací napětí minimální: 12 v (při 10 mA)
- Minimální spínací proud: 10 mA (při 12 v)
- Vypínací výkon (ohmická zátěž) maximálně: 384 W (při 24 v DC); 58 W (při 48 v DC); 48 W (při 60 v DC) ; 50 W (při 110 v DC); 80 W (při 220 v DC); 4000 VA (při 250 v AC)
- Spínací výkon: 2 a (při 24 v, DC13); 0,2 a (při 110 v, DC13); 0,2 a (při 250 v, DC13); 2 a (při 24 v, AC15); 2 a (při 120 v, AC15); 2 a (při 250 v, AC15)
- Životnost elektrických: Viz diagram
- Spínání: Při destruktivní vrstvě: Spínání: Při destruktivní vrstvě zlata
- Kategorie produktu
miniaturní relé
- Typ
REL-MR- 24DC/21HC AU
- Připojení
Zasunout
pájené
- Typ kontaktu
1 přepínací kontakt
- Materiál kontaktu
AgNi tvrdé zlacení
- Jmenovité napětí
24 V/DC
- Délka
15.7 mm
- Šířka
12.7 mm
- V
29 mm
- Rozm.
(d x š x v) 15.7 x 12.7 x 29 mm
- Obsah
10 ks
- Hloubka
15.7 mm
Ke stažení
List technických údajů
List technických údajů 3580348 Phoenix Contact REL-MR- 24DC/21HC AU miniaturní relé, 24 V/DC, 1 přepínací kontakt, 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3580348 Phoenix Contact REL-MR- 24DC/21HC AU miniaturní relé, 24 V/DC, 1 přepínací kontakt, 10 ks
Popis
Miniaturní zásuvné relé, se zlatým kontaktem s více vrstevnými proudy pro vysoký trvalý proud, 1 měnič, vstupní napětí 24 v DC
