Phoenix Contact REL-MR- 24DC/21-21, 2961192 relé do DPS, monostabilní, 1 cívka, 250 V/DC, 250 V/AC, 8 A, 1 ks | Conrad Electronic | Conrad CZ

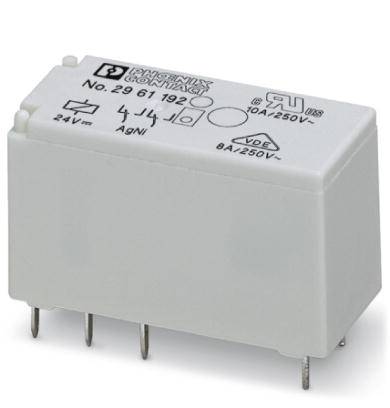

Obdélníkové elektromagnetické relé s několika kovovými kolíky na spodní straně, na bílém pozadí.

Obdélníkové elektromagnetické relé s několika kovovými kolíky na spodní straně, na bílém pozadí.

Schéma zapojení relé se dvěma cívkami A1 a A2, propojené spínacími kontakty 11, 12, 14, 21, 22, 24.

1/2

Ilustrační obrázek

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

24 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

2 přepínací kontakty

Spínací napětí (max.)

250 V/DC

250 V/AC

Datasheety: (PDF)

Phoenix Contact

Doručení: St 14. 10.

276 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (149,99 Kč / kus)

149,99 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Násuvné miniaturní výkonové relé REL-MR

Technické parametry

Normy/podmínky IEC 60 255/DIN (v relevantních částech), DIN EN 50 178/VDE 0160 (v relevantních částech), EN 60 730/DIN VDE 0631, IEC 60664/IEC 60664 A/DIN VDE 0110
Jmenovitý způsob provozu 100 % doby zapnutí.

Kategorie produktu: relé do DPS

Typ: REL-MR- 24DC/21-21

Jmenovité napětí cívky: 24 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 1440 Ω

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgNi

Spínací napětí (max.): 250 V/DC
250 V/AC

Spínací proud (max.): 8 A

Max. spínací výkon: 2000 VA

Připojení: pájecí piny

Min. teplota: -40 °C

Max. teplota: +85 °C

Barva: vícebarevná

Šířka: 12.7 mm

V: 29 mm

Hloubka: 15.7 mm

Rozm.: (š x v x h) 12.7 x 29 x 15.7 mm

Obsah: 1 ks

Jmenovité napětí: 24 V/DC

Jmenovitý proud: 17 mA

Typ: REL-MR- 24DC/21-21

Stupeň znečištění: 3

: 0.017 A

: 12.7

: 29 mm

: 15.7 mm

: NE

: Polarity free

: Mono stable

: NE

: Single contact

: NE

: Other

: 15.6-59.52 V

: Untreated

: Other

: NE

: DC

: 0

: 0

: 2

: Other

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 745565 Phoenix Contact REL-MR- 24DC/21-21, 2961192 relé do DPS, monostabilní, 1 cívka, 250 V/DC, 250 V/AC, 8 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 745565 Phoenix Contact REL-MR- 24DC/21-21, 2961192 relé do DPS, monostabilní, 1 cívka, 250 V/DC, 250 V/AC, 8 A, 1 ks

Popis

Vhodné pro patice relé PR1. IEC 60 255/DIN (v relevantních částech), DIN EN 50 178/VDE 0160 (v relevantních částech), EN 60 730/DIN VDE 0631. IEC 60664/IEC 60664 A/DIN VDE 0110.

Popis

Vhodné pro patice relé PR1. IEC 60 255/DIN (v relevantních částech), DIN EN 50 178/VDE 0160 (v relevantních částech), EN 60 730/DIN VDE 0631. IEC 60664/IEC 60664 A/DIN VDE 0110.
