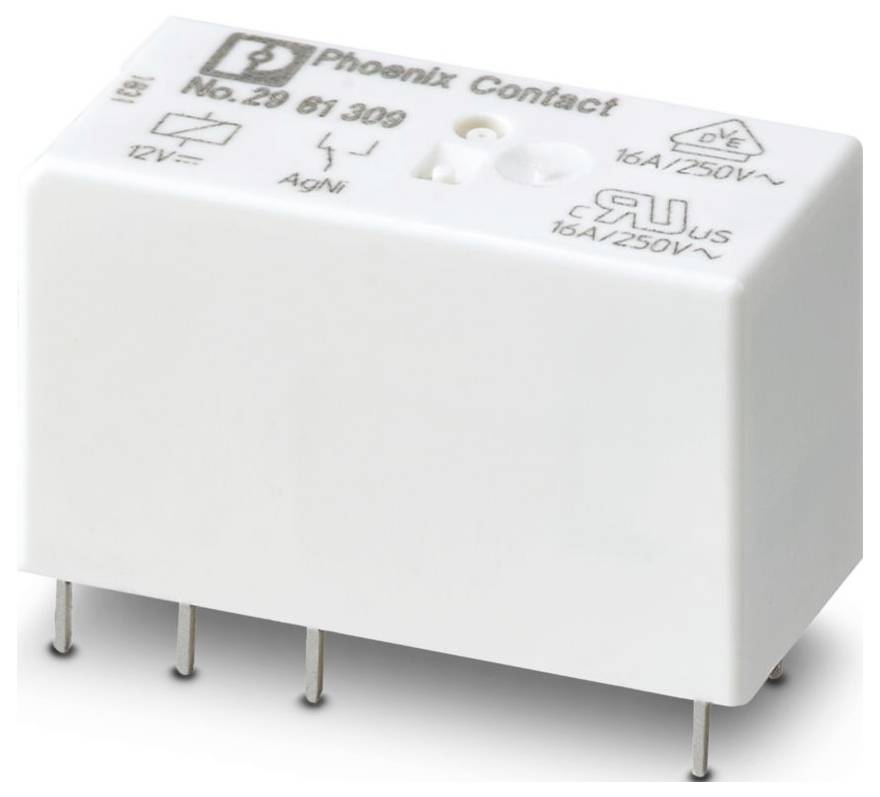

Phoenix Contact REL-MR- 12DC/21HC miniaturní relé, 12 V/DC, 1 přepínací kontakt, 10 ks

Softwarový box pro "VISU+ SCADA Vizualizace" od Phoenix Contact, představující průmyslové systémové grafiky a ovládací rozhraní na obalu.

Ilustrační obrázek

Kategorie produktu

miniaturní relé

Typ kontaktu

1 přepínací kontakt

Jmenovité napětí

12 V/DC

Typ

REL-MR- 12DC/21HC

Připojení

Zasunout

pájené

Datasheety: (PDF)

Doručení: Pá 7. 8.

480 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 10 ks)

Celková cena (103,50 Kč / kus)

1 035,00 Kč

Včetně DPH.

Nahlásit právní incident

Technické parametry

Typ připojení: Konektor / pájecí připojení
Šířka: 12,7 mm
Výška: 29 mm
Hloubka: 15,7 mm
Barva: Bílá (RAL 9010)
Okolní podmínky: Okolní podmínky
Druh ochrany: RT II
Teplota okolí (provoz): -40 °C ... 85 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Normy/předpisy: IEC 60664;EN 50178;EN 61810-1
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 3
Montážní poloha: libovolná
Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
Maximální ztrátový výkon při jmenovitých podmínkách: 0,4 W.
Provozní režim: 100 % ED
Rozsah vstupního napětí: 7,8 v DC... 28,8 V/DC
Montážní pokyny: Stohovatelné bez vzdálenosti (>70 °C ≥ 2,5 mm)
Test znečištění: Test výfukových plynů
Spínací napětí maximálně: 250 v AC/DC
Spínací proud max. 50 a (20 ms)
Úroveň péče o údaje: Úroveň péče o údaje
Datum poslední péče o údaje: 15.01.2026
JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 12 V DC
Rozsah vstupního napětí vztažený na un: Viz diagram
Typický vstupní proud při un: 33 mA
Provedení kontaktu: 1 přepínací kontakt
Trvalý mezní proud: 16 A.
Spínání: Spínání
Sada obsahuje 2906224 RIF-1-RPT-LDP-12DC/1X21
Životnost: 3x 107 spínacích cyklů
Zkušební napětí (vinutí/kontakt): 5 kV AC (50 Hz , 1 min., vinutí/kontakt)
Strana patogena: Strana patogena
Spínací chování pohonu: Monostabilní
Pohon (polarita): Nevolt
Doba odezvy obvykle: 7 ms
Doba odpadu obvykle: 3 ms
Odpor cívky: 360 Ω ±10 % (při 20 °C)
Druh spínacího kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgNi
Spínací napětí minimální: 12 v (při 10 mA)
Minimální spínací proud: 10 mA (při 12 v)
Vypínací výkon (ohmická zátěž) maximálně: 384 W (při 24 v DC); 58 W (při 48 v DC); 48 W (při 60 v DC) ; 50 W (při 110 v DC); 80 W (při 220 v DC); 4000 VA (při 250 v AC)
Spínací schopnost: 2 a (při 24 v, DC13); 0,2 a (při 110 v, DC13); 0,2 a (při 250 v, DC13); 6 a (při 24 v, AC15) ; 6 a (při 120 v, AC15); 6 a (při 250 v, AC15)
Životnost elektrických: Viz diagram
Zatížení motoru podle UL 508: 1/2 HP, 120 v AC (spínací kontakt); 1 HP, 240 v AC (spínací kontakt); 1/3 HP, 120 v AC (rozpínací kontakt ); 3/4 HP , 240 v AC (rozpínací kontakt); 1/4 HP, 200 … 250 V/ AC
