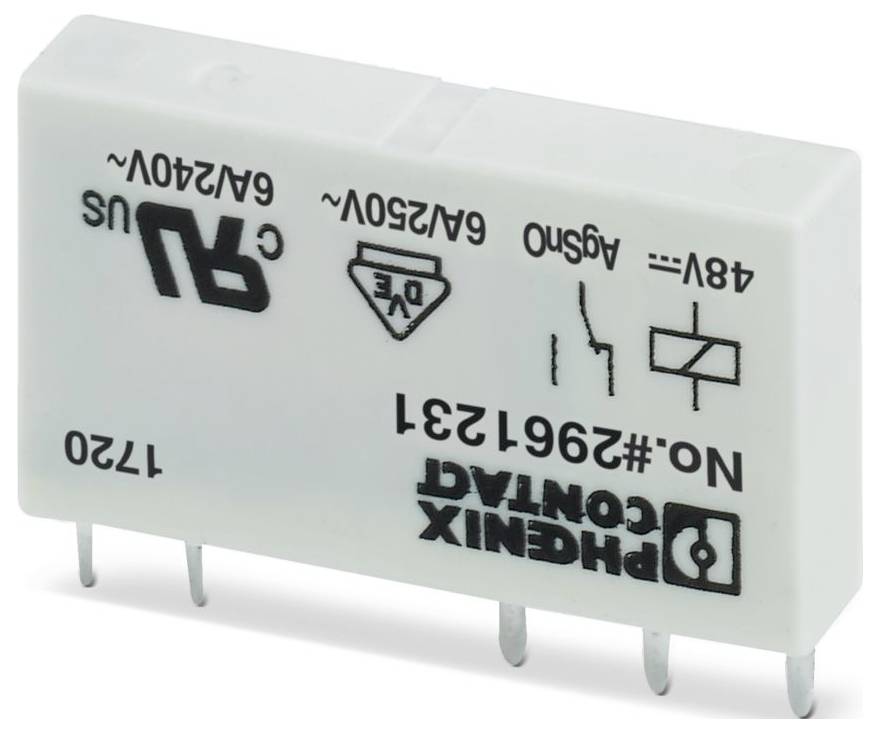

Ilustrační obrázek
Phoenix Contact REL-MR- 48DC/21 miniaturní relé, 48 V/DC, 1 přepínací kontakt, 10 ks
Kategorie produktu
miniaturní relé
Typ kontaktu
1 přepínací kontakt
Jmenovité napětí
48 V/DC
Spínací napětí (max.)
250 V DC/AC
Typ
REL-MR- 48DC/21
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Celková cena (2 835,00 Kč / kus)
2 835,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Technické parametry
- Typ připojení: Konektor / pájecí připojení
- Šířka: 5 mm
- Výška: 28 mm
- Hloubka: 15 mm
- Barva: Bílá (RAL 9010)
- Okolní podmínky: Okolní podmínky
- Druh ochrany: RT III
- Teplota okolí (provoz): -40 °C ... 85 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: IEC 60664;EN 50178;EN 61810-1
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 3
- Montážní poloha: libovolná
- Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,22 W.
- Provozní režim: 100 % ED
- Rozsah vstupního napětí: 28,8 v DC... 132 V DC
- Montážní pokyny: Stohovatelné bez vzdáleností
- Test znečištění: Test výfukových plynů
- Spínací napětí maximálně: 250 v AC/DC
- Spínací proud max. 10 a (4 s)
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 05.09.2025
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 48 V DC
- Typický vstupní proud při un: 4,5 mA
- Provedení kontaktu: 1 přepínací kontakt
- Trvalý mezní proud: 6 A.
- Spínání: Spínání
- Životnost - mechanické měření: 2x 107 spínacích cyklů
- Zkušební napětí (vinutí/kontakt): 4 kV AC (50 Hz , 1 min., vinutí/kontakt)
- Strana patogena: Strana patogena
- Spínací chování pohonu: Monostabilní
- Pohon (polarita): Nevolt
- Doba odezvy obvykle: 5 ms
- Doba odpadu obvykle: 2,5 ms
- Odpor cívky: 10618 Ω ±10 % (při 20 °C)
- Druh spínacího kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgSnO
- Spínací napětí minimální: 5 v (při 100 mA)
- Minimální spínací proud: 10 mA (při 12 v)
- Vypínací výkon (ohmická zátěž) maximálně: 140 W (při 24 v DC); 20 W (při 48 v DC); 18 W (při 60 v DC) ; 23 W (při 110 v DC); 40 W (při 220 v DC); 1500 VA (při 250 v AC)
- Spínací schopnost: 2 a (při 24 v, DC13); 0,2 a (při 110 v, DC13); 0,1 a (při 220 v, DC13); 3 a (při 24 v, AC15) ; 3 a (při 120 v, AC15); 3 a (při 230 v, AC15)
- Kategorie produktu
miniaturní relé
- Typ
REL-MR- 48DC/21
- Připojení
Zasunout
pájené
- Reakční doba
5 ms
- Čas rozpadu
2.5 ms
- Typ kontaktu
1 přepínací kontakt
- Materiál kontaktu
AgSnO
- Jmenovité napětí
48 V/DC
- Spínací napětí (max.)
250 V DC/AC
- Max. spínací výkon
1500 VA
- Výkon cívky
0.22 W
- Vlastnosti
odolné vůči omývání (RT III)
RT III
- Max. teplota
85 °C
- Min. teplota
-40 °C
- Délka
15 mm
- Šířka
5 mm
- V
28 mm
- Rozm.
(d x š x v) 15 x 5 x 28 mm
- Obsah
10 ks
- Hloubka
15 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3580397 Phoenix Contact REL-MR- 48DC/21 miniaturní relé, 48 V/DC, 1 přepínací kontakt, 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3580397 Phoenix Contact REL-MR- 48DC/21 miniaturní relé, 48 V/DC, 1 přepínací kontakt, 10 ks
Popis
Zásuvné mini relé, se silovým kontaktem, 1 měničem, vstupní napětí 48 v DC
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
