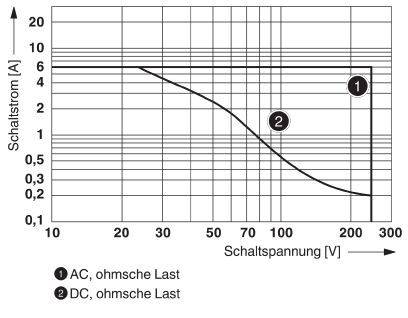

![Graf zobrazuje spínací proud [A] proti spínacímu napětí [V] pro AC (charakteristika 1) a DC, ohmickou zátěž (charakteristika 2) v rozsahu 0 až 200 V.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002225510TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/7
Ilustrační obrázek
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU, 2903669 relé, 30 V/AC, 50 mA, 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
relé
Jmenovité napětí cívky
12 V/DC
Typ kontaktu
4 přepínací kontakty
Spínací napětí (max.)
30 V/AC
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
2 238,84 Kč
3
3% = 62,01 Kč
2 176,83 Kč
5
4% = 86,86 Kč
2 151,98 Kč
10
5% = 103,44 Kč
2 135,40 Kč
25
5% = 122,01 Kč
2 116,83 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet (velikost balení 10 ks)
Celková cena (223,88 Kč / kus)
2 238,84 Kč
Bez DPH.
Doprava zdarma
Už jen 10 Set(y) skladem!
Hlavní benefity
Jednotlivé relé
Dodatečné informace:
Technické parametry
- Stupeň krytí: RT I
- Typické vstupní proud při UN: 78 mA
- Spínací napětí minimální: 2 V (při 24 mA)
- Spínací proud minimální: 2 mA (24 V DC)
- Zapínací proud maximálně: 50 mA
- Abschaltleistung (ohmická zátěž) maximálně:
- 1,2 W (při 24 V/DC)
- 108 W (při 60 V DC)
- 52 W (při 110 V/DC)
- 48 W (při 220 V/DC)
- Spínací výkon minimální: 48 mW
- Impulzní rázové napětí: 2.5 kV
- Izolace: základní izolace
- Stupeň znečištění: 2
- Přepěťová kategorie: II
- Druh obalu
Piece
- Kategorie produktu
relé
- Typ
REL-IR4/LDP- 12DC/4X21AU
- Jmenovité napětí cívky
12 V/DC
- Typ kontaktu
4 přepínací kontakty
- Materiál kontaktu
AgNi + tvrdé zlacení
- Spínací napětí (max.)
30 V/AC
- Spínací proud (max.)
50 mA
- Max. spínací výkon
108 W
- Připojení
konektor
- Izolační napětí
250 V/AC
- Reakční doba
13 ms
- Čas rozpadu
14 ms
- Mechanická životnost
2x 10 7 spínacích cyklů
- Vlastnosti
zásuvné
- Min. teplota
-40 °C
- Max. teplota
+70 °C
- Šířka
21.2 mm
- V
27.5 mm
- Hloubka
35.6 mm
- Rozm.
(š x v x h) 21.2 x 27.5 x 35.6 mm
- Obsah
10 ks
- Splňuje RoHS
ano
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2225510 Phoenix Contact REL-IR4/LDP- 12DC/4X21AU, 2903669 relé, 30 V/AC, 50 mA, 10 ks
List technických údajů 2225510 Phoenix Contact REL-IR4/LDP- 12DC/4X21AU, 2903669 relé, 30 V/AC, 50 mA, 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2225510 Phoenix Contact REL-IR4/LDP- 12DC/4X21AU, 2903669 relé, 30 V/AC, 50 mA, 10 ks
Popis

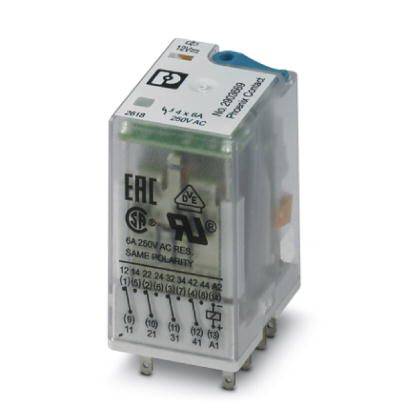

Zásuvné průmyslové relé s kontakty a přídavný tvrdé zlacení, 4 přepínací kontakty, zkušební tlačítko, stavová LED, nulová dioda, mechanická indikace polohy spínače, polarita A1+, A2, napětí cívky: 12 V DC
