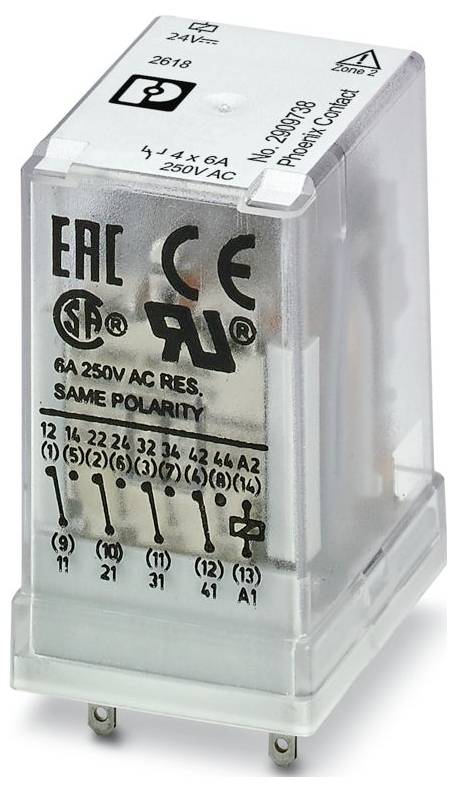

Ilustrační obrázek

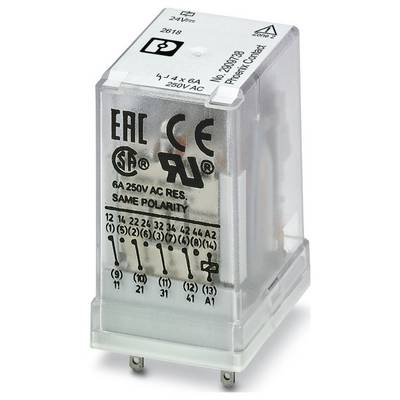

Ilustrační obrázek
Phoenix Contact REL-IR4/24DC/4X21/EX průmyslové relé , 24 V/DC, 4 přepínací kontakty, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
průmyslové relé
Typ kontaktu
4 přepínací kontakty
Jmenovité napětí
24 V/DC
Typ
REL-IR4/24DC/4X21/EX
Připojení
konektor
Datasheety: (PDF)
Počet
Celková cena (495,00 Kč / kus)
495,00 Kč
Včetně DPH.
Technické parametry
- Typ připojení: Zástrčka
- Šířka: 21,2 mm
- Výška: 27,5 mm
- Hloubka: 35,6 mm
- Okolní podmínky: Okolní podmínky
- Druh ochrany: RT III
- Teplota okolí (provoz): -40 °C ... 70 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/ustanovení: IEC 60664;IEC 61810
- Izolační vlastnosti: Izolační vlastnosti
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Montážní poloha: libovolná
- Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,91 W.
- Provozní režim: 100 % ED
- Rozsah vstupního napětí: 18,7 v DC... 46,8 V DC
- Test znečištění: Test výfukových plynů
- Spínací napětí maximálně: 250 v AC/DC
- Spínací proud maximálně: 16 a (20 ms, spínací kontakt); 12 a (4 s, spínací kontakt)
- Izolace: Základní izolace
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 15.01.2026
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 24 V DC
- Rozsah vstupního napětí vztažený na un: Viz diagram
- Typický vstupní proud při un: 38 mA
- Provedení kontaktu: 4 přepínací kontakty
- Trvalý mezní proud: 6 A.
- Jmenovité izolační napětí: 250 v AC
- Impulzní rázové napětí: 2,5 kV
- Spínání: Spínání
- Sada obsahuje: 2909741 RIF-2-RPT-LDP-24DC/4X21/EX
- Životnost - mechanické: Cca 1 107 spínacích cyklů
- Zkušební napětí (vinutí/kontakt): 2,5 kVeff (50 Hz , 1 min., vinutí/kontakt)
- Strana patogena: Strana patogena
- Spínací chování pohonu: Monostabilní
- Pohon (polarita): Nevolt
- Doba odezvy obvykle: 13 ms
- Doba odpadu obvykle: 3 ms
- Druh spínacího kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Spínací napětí minimální: 5 v (při 24 mA)
- Minimální spínací proud: 5 mA (při 24 v)
- Vypínací výkon (ohmická zátěž) maximálně: 144 W (při 24 v DC); 124 W (při 48 v DC); 108 W (při 60 v DC) ; 52 W (při 110 v DC); 48 W (při 220 v DC); 1500 VA (při 250 v AC)
- Spínací výkon minimální: 0,12 W.
- Spínací výkon: 2 a (při 24 v, DC13); 1 a (při 230 v, AC15)
- Zatížení motoru dle UL 508: 1/3 HP, HP 240 v AC
- Zkušební napětí (přepínací kontakt/přepínací kontakt): 2,5 kVeff (50 Hz , 1 min., přepínací kontakt/přepínací kontakt)
- Kategorie produktu
průmyslové relé
- Typ
REL-IR4/24DC/4X21/EX
- Připojení
konektor
- Typ kontaktu
4 přepínací kontakty
- Materiál kontaktu
AgNi
- Jmenovité napětí
24 V/DC
RT III
- Délka
35.6 mm
- Šířka
21.2 mm
- V
27.5 mm
- Rozm.
(d x š x v) 35.6 x 21.2 x 27.5 mm
- Obsah
1 ks
- Hloubka
35.6 mm
Ke stažení
List technických údajů
List technických údajů 3580157 Phoenix Contact REL-IR4/24DC/4X21/EX průmyslové relé , 24 V/DC, 4 přepínací kontakty, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3580157 Phoenix Contact REL-IR4/24DC/4X21/EX průmyslové relé , 24 V/DC, 4 přepínací kontakty, 1 ks
Popis
Zásuvné průmyslové relé, RT III utěsněné výkonovými kontakty, 4 přepínací kontakty, mechanické zobrazení polohy spínání, polarita: Nevolt, vstupní napětí: 24 v DC, ve spojení s RIF-2.../EX paticemi schváleno podle ATEX/IECEx (zóna 2) a EX-Zone třídy I, Div. 2.
