Elektromechanika Relé Relé, zásuvné relé

Phoenix Contact REL-IR2/L-230AC/2X21, 2903668 relé, 250 V DC/AC, 12 A, 10 ks

EAN:
Označení výrobce:
Objednací číslo:
Průhledné relé s popisky. Jsou viditelné značky EAC a VDE. Popis uvádí 'Efinder Relais RY2S série'.
Ilustrační obrázek
Průhledné relé s popisky. Jsou viditelné značky EAC a VDE. Popis uvádí 'Efinder Relais RY2S série'.

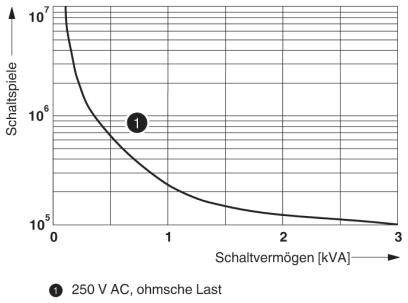

Graf ukazuje počet spínacích cyklů v závislosti na spínací schopnosti (kVA) pro 250 V AC, odporovou zátěž.

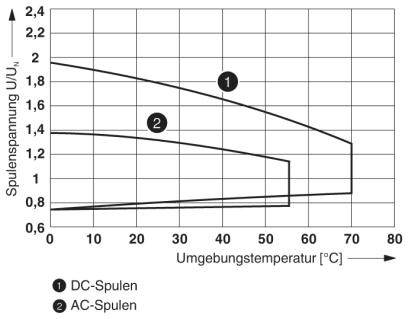

Diagram: Graf ukazuje napětí cívky U/Uₙₐₘ v závislosti na okolní teplotě [°C]. Dvě křivky: 1. Stejnosměrné cívky; 2. Střídavé cívky. Napětí klesá se zvyšující se teplotou.
Graf ukazuje redukční faktor v závislosti na cos φ. Křivka klesá z hodnoty 1 při 0,2 cos φ na 0,3 při 0,9 cos φ, přičemž pokles je lineární.

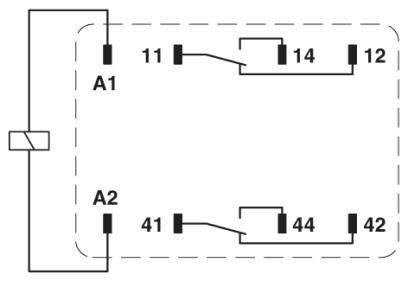

Schéma zapojení se dvěma spínači (11–14, 41–44) a svorkami A1, A2, 12, 42. Zobrazuje paralelní zapojení s jedním spínačem.
Diagram zobrazuje spínací proud [A] oproti spínacímu napětí [V] pro AC ohmickou zátěž jako linii, DC jako bod. Legenda: 1 je AC, 2 je DC.
1/6
Ilustrační obrázek
Druh obalu
Piece
Kategorie produktu
relé
Jmenovité napětí cívky
230 V/AC
Typ kontaktu
2 přepínací kontakty
Spínací napětí (max.)
250 V DC/AC
Datasheety: (PDF)
European union
Phoenix Contact
Doručení: Čt 8. 10.

50 Ks
Prodej a doprava:
Conrad Electronic Obchodní podmínky

Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
1 747,93 Kč
3
3% = 48,42 Kč
1 699,51 Kč
5
4% = 67,81 Kč
1 680,12 Kč
10
5% = 80,75 Kč
1 667,18 Kč
25
5% = 95,26 Kč
1 652,67 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč

Počet (velikost balení 10 ks)

Celková cena (174,79 Kč / kus)
1 747,93 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident
  • Hlavní benefity
  • Technické parametry
  • Varianty
  • Ke stažení
  • Popis
  • Související

Hlavní benefity

Jednotlivé relé

Dodatečné informace:

Technické parametry

  • Stupeň krytí: RT I
  • Typické vstupní proud při UN: 6,5 mA
  • Spínací napětí minimální: 5 V (při 24 mA)
  • Spínací proud minimální: 5 mA (při 24 V)
  • Zapínací proud maximálně: 30 A (20 ms. Spínací kontakt)
  • Abschaltleistung (ohmická zátěž) maximálně:
  • 288 W (při 24 V/DC)
  • 108 W (při 60 V DC)
  • 52 W (při 110 V/DC)
  • 48 W (při 220 V/DC)
  • Spínací výkon minimální: 0,12 W
  • Impulzní rázové napětí: 4 kV
  • Izolace: základní izolace
  • Stupeň znečištění: 3 (jmenovité napětí 230 V)
  • Kategorie přepětí: III
Druh obalu

Piece

Kategorie produktu

relé

Typ

REL-IR2/L-230AC/2X21

Jmenovité napětí cívky

230 V/AC

Řídicí napětí (max.)

230 V/AC

Typ kontaktu

2 přepínací kontakty

Materiál kontaktu

AgNi

Spínací napětí (max.)

250 V DC/AC

Spínací proud (max.)

12 A

Max. spínací výkon

288 W

Připojení

konektor

Izolační napětí

250 V/AC

Reakční doba

5 ms

Mechanická životnost

2x 10 7 spínacích cyklů

Vlastnosti

zásuvné

Min. teplota

-40 °C

Max. teplota

+55 °C

Šířka

21.2 mm

V

27.5 mm

Hloubka

35.6 mm

Rozm.

(š x v x h) 21.2 x 27.5 x 35.6 mm

Obsah

10 ks

Splňuje RoHS

ano

UKCA

bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Připojení
Spínací napětí (max.)
Spínací proud (max.)
Druh obalu
Typ kontaktu
Jmenovité napětí cívky

Phoenix Contact REL-IR2/L-230AC/2X21, 2903668 relé, 250 V DC/AC, 12 A, 10 ks
Phoenix Contact REL-IR2/L-230AC/2X21, 2903668 relé, 250 V DC/AC, 12 A, 10 ks

2225509


Tento produkt
konektor
250 V DC/AC
12 A
Piece
2 přepínací kontakty
230 V/AC
Phoenix Contact REL-IR2/LDP- 12DC/2X21, 2903659 relé, 250 V DC/AC, 12 A, 10 ks
Phoenix Contact REL-IR2/LDP- 12DC/2X21, 2903659 relé, 250 V DC/AC, 12 A, 10 ks

2225500


konektor
250 V DC/AC
12 A
2 přepínací kontakty
12 V/DC
Phoenix Contact REL-IR2/LDP- 24DC/2X21, 2903660 relé, 250 V DC/AC, 12 A, 10 ks
Phoenix Contact REL-IR2/LDP- 24DC/2X21, 2903660 relé, 250 V DC/AC, 12 A, 10 ks

2225501


konektor
250 V DC/AC
12 A
Piece
2 přepínací kontakty
24 V/DC
Phoenix Contact REL-IR2/LDP- 48DC/2X21, 2903661 relé, 250 V DC/AC, 12 A, 10 ks
Phoenix Contact REL-IR2/LDP- 48DC/2X21, 2903661 relé, 250 V DC/AC, 12 A, 10 ks

2225502


konektor
250 V DC/AC
12 A
2 přepínací kontakty
48 V/DC
Phoenix Contact REL-IR2/LDP- 60DC/2X21, 2903662 relé, 250 V DC/AC, 12 A, 10 ks
Phoenix Contact REL-IR2/LDP- 60DC/2X21, 2903662 relé, 250 V DC/AC, 12 A, 10 ks

2225503


konektor
250 V DC/AC
12 A
Piece
2 přepínací kontakty
60 V/DC
Phoenix Contact REL-IR2/LDP-110DC/2X21, 2903663 relé, 250 V DC/AC, 12 A, 10 ks
Phoenix Contact REL-IR2/LDP-110DC/2X21, 2903663 relé, 250 V DC/AC, 12 A, 10 ks

2225504


konektor
250 V DC/AC
12 A
Piece
2 přepínací kontakty
110 V/DC
Phoenix Contact REL-IR2/LDP-125DC/2X21, 2903664 relé, 250 V DC/AC, 12 A, 10 ks
Phoenix Contact REL-IR2/LDP-125DC/2X21, 2903664 relé, 250 V DC/AC, 12 A, 10 ks

2225505


konektor
250 V DC/AC
12 A
Piece
2 přepínací kontakty
125 V/DC
Phoenix Contact REL-IR2/L- 24AC/2X21, 2903666 relé, 250 V DC/AC, 12 A, 10 ks
Phoenix Contact REL-IR2/L- 24AC/2X21, 2903666 relé, 250 V DC/AC, 12 A, 10 ks

2225507


konektor
250 V DC/AC
12 A
Piece
2 přepínací kontakty
24 V/AC
Phoenix Contact REL-IR2/L-120AC/2X21, 2903667 relé, 250 V DC/AC, 12 A, 10 ks
Phoenix Contact REL-IR2/L-120AC/2X21, 2903667 relé, 250 V DC/AC, 12 A, 10 ks

2225508


konektor
250 V DC/AC
12 A
Piece
2 přepínací kontakty
120 V/AC
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU, 2903669 relé, 30 V/AC, 50 mA, 10 ks
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU, 2903669 relé, 30 V/AC, 50 mA, 10 ks

2225510


konektor
30 V/AC
50 mA
Piece
4 přepínací kontakty
12 V/DC

Ke stažení

List technických údajů

European union

List technických údajů 2225509 Phoenix Contact REL-IR2/L-230AC/2X21, 2903668 relé, 250 V DC/AC, 12 A, 10 ks

List technických údajů 2225509 Phoenix Contact REL-IR2/L-230AC/2X21, 2903668 relé, 250 V DC/AC, 12 A, 10 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225509 Phoenix Contact REL-IR2/L-230AC/2X21, 2903668 relé, 250 V DC/AC, 12 A, 10 ks

Popis

Zásuvné průmyslové relé s kontakty, 2 měniči, zkušební tlačítko, stavová LED, mechanická indikace polohy spínače, vstupní napětí: 230 V AC

Tento text byl přeložen strojově.

Popis

Zásuvné průmyslové relé s kontakty, 2 měniči, zkušební tlačítko, stavová LED, mechanická indikace polohy spínače, vstupní napětí: 230 V AC

Tento text byl přeložen strojově.
