Phoenix Contact QUINT4-UPS/24DC/24DC/40/USB 2907078 UPS záložní zdroj

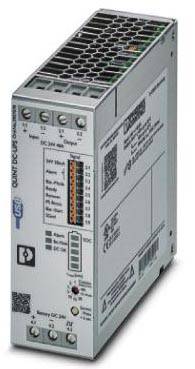

Napájecí zdroj od Phoenix Contact, model QUINT-PS/1AC/24DC/40, zobrazuje vstupní a výstupní svorky, LED indikátory a technické údaje.

Ilustrační obrázek

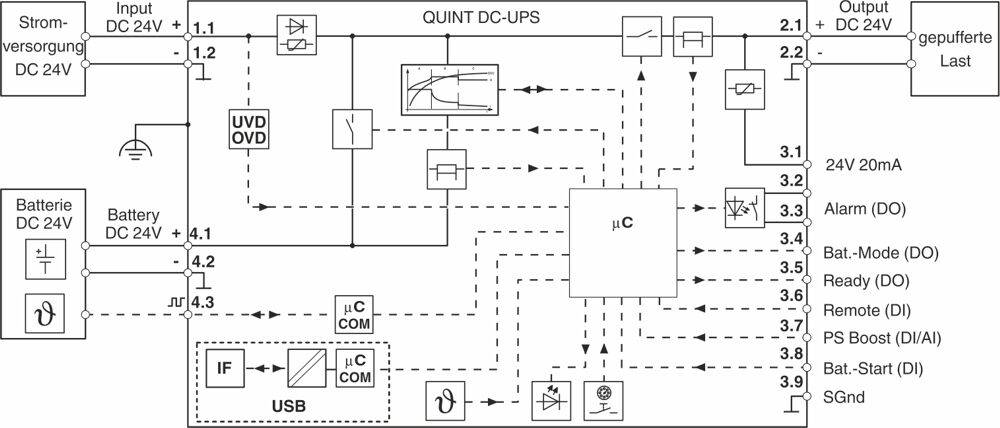

Schéma zapojení DC záložního napájecího systému: Propojení mezi napájením, baterií a výstupem. Zobrazuje řídicí a alarmové funkce.

1/2

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 8. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (7 999,17 Kč / kus)

7 999,17 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Pásma při alternativní montáž: 123 mm
Výška při alternativní montáž: 130 mm
Hloubka při alternativní montáž: 49 mm
Stupeň krytí: IP20
Provozní rozsah teplot: -25 °C ... 70 °C (> 60 °C snižování: 2,5 %/K)
Max. Max. Vlhkost vzduchu (provozní): ≤ 95 % (při 25 °C, žádné rosení)
Klimatická třída: 3K3 (EN 60721)
Stupeň znečištění: 2
Instalační výška: ≤ 4000 m
Zapínací proud ráz: ≤ 9 A (≤ 4 ms)
Doba zapnutí: max. 3 s
Napětí vstup/výstup: 0,5 V DC
Ochrana proti zkratu: ano
Běhu na prázdno: ano
Baterie technologie: VRLA, VRLA-WTR, LI-ION
Nabíjecí napětí (s teplotní kompenzací): 25 V DC ... 32 V DC
Doba nabíjení: 202,5 h
Hořlavost podle UL 94 (kryt / svorky): V0
Dlouhou životností (elektrolytické kondenzátory): 126720 h

Kategorie produktu: UPS záložní zdroj

Vstupní napětí (max.): 30 V/DC

Vstupní napětí (min.): 18 V/DC

Výstupní napětí (max.): 32 V/DC

Výstupní napětí (min.): 18 V/DC

Rozm.: (š x v x h) 47 x 130 x 125 mm

Hmotnost: 0.7 kg

Šířka: 47 mm

V: 130 mm

Hloubka: 125 mm

Typ: QUINT4-UPS/24DC/24DC/40/USB

Vlastnosti: síťový konektor

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2225696 Phoenix Contact QUINT4-UPS/24DC/24DC/40/USB 2907078 UPS záložní zdroj

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225696 Phoenix Contact QUINT4-UPS/24DC/24DC/40/USB 2907078 UPS záložní zdroj

Popis

Snadná integrace do sítě díky PROFINET, EtherNet/IP, EtherCAT® a USB rozhraní. Vyhodnocení State of Health (SOH) a State of Charge (SOC) díky inteligentnímu Battery Management System (BMS). Automatické rozpoznání kapacitou a technologie (akumulátory typu VRLA WTR, LI-ION). Monitorování výstupního proudu a napětí a manuální a vypnutí zařízení. SFB technologie vypne standardní-LS spínač a. Paralelně připojené spotřebiče pracují dále.

Tento text byl přeložen strojově.
