Phoenix Contact QUINT4-BUFFER/24DC/20 2907913 UPS vyrovnávací modul

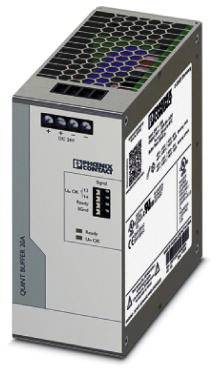

Elektronické zařízení šedé barvy, pravděpodobně napájecí adaptér nebo průmyslová komponenta, s několika porty a displejem.

Ilustrační obrázek

Schématický plán ukazuje nabíjecí a vybíjecí proces s komponenty nárazového proudu a vybíjení, mikrokontrolerem a různými přípojkami.

Vývojový diagram elektrosystému: Zobrazuje nabíjecí proces, vybíjení přes bloky, řídicí a ovládací cesty, mikrořadičovou jednotku a stavové indikátory.

1/3

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 8. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 607,44 Kč / kus)

4 607,44 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Provozní rozsah teplot: -25 °C ... 70 °C (> 40 °C snižování: 1 %/K /> 60 °C snižování: 2,5 %/K)
Max. Max. Vlhkost vzduchu (provozní): ≤ 95 %
Klimatická třída: 3K3 (podle EN 60721)
Stupeň znečištění: 2
Instalační výška: ≤ 4000 m

Kategorie produktu: UPS vyrovnávací modul

Vstupní napětí (max.): 30 V/DC

Vstupní napětí (min.): 22.5 V/DC

Výstupní napětí (max.): 24 V/DC

Výstupní napětí (min.): 24 V/DC

Rozm.: (š x v x h) 56 x 130 x 125 mm

Výstupní proud: 20 A

Hmotnost: 1 kg

Šířka: 56 mm

V: 130 mm

Hloubka: 125 mm

Typ: QUINT4-BUFFER/24DC/20

Vlastnosti: kondenzátor šetřící energii

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2137211 Phoenix Contact QUINT4-BUFFER/24DC/20 2907913 UPS vyrovnávací modul

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2137211 Phoenix Contact QUINT4-BUFFER/24DC/20 2907913 UPS vyrovnávací modul

Popis

Úspora místa díky kompaktní konstrukci. Bezúdržbový díky elektrolytických kondenzátorů. Díky pozvolný rozběh lze použít s napájení v ztrátovým výkonem.

Tento text byl přeložen strojově.
