Phoenix Contact QPD C 4PE1,5 2X5-10 BK 1414740 výkonová spojka, 1 ks

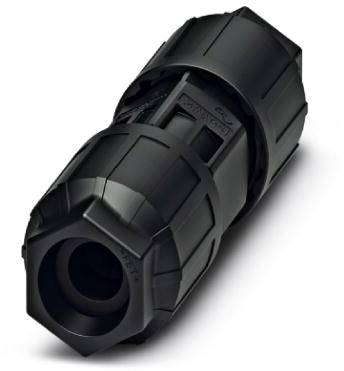

Černý válcovitý adaptér s drážkovaným povrchem, pravděpodobně určený pro elektrické nebo mechanické připojení.

Ilustrační obrázek

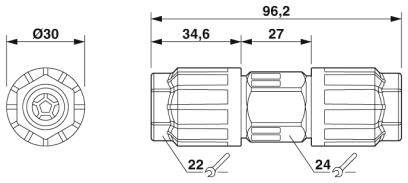

Technický výkres konektoru. Celková délka 96,2 mm, průměr 30 mm. Rozteče klíče: 22 mm, 24 mm.

1/2

Ilustrační obrázek

Kategorie produktu

výkonová spojka

Provedení

šroubovací

počet kontaktů

Připojení

IDC

Obsah

1 ks

Datasheety: (PDF)

Doručení: Po 12. 10.

407 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (342,98 Kč / kus)

342,98 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provedení: QPD 5x1,5
Připojovací technika: QUICKON připojení
Anzugsdrehmoment-Uberwurfmutter: 8 Nm
Izolace žil materiál: PVC / PE / TPE / guma
Průměr žil včetně izolace: 1,6 mm ... 3 mm
Vnější průměr kabelu: 5 mm ... 10 mm
Okolní teplota (skladování/přepravní): -40 °C ... 100 °C
Jmenovité rázové napětí (III/3): 6 kV
Cyklů: 10 (QUICKON konektory max. 10)
Materiál nosič kontaktu: PA
Hořlavost podle UL 94: V0
Kategorie přepětí: III
Stupeň znečištění: 3
Bez halogenů: ano

Typ: QPD C 4PE1,5 2X5-10 BK

Kategorie produktu: výkonová spojka

Provedení: šroubovací

počet kontaktů: 5

Připojení: IDC

Barva: černá

Obsah: 1 ks

Max. teplota: +100 °C

Jmenovitý proud: 17.5 A

Min. teplota: -40 °C

Jmenovitý proud - filtr: 17.5 A

Jmenovité napětí: 690 V

Materiál kontaktu: postříbřená měď

: 20 bis 16

Číslo výrobce: 1414740

Izolační materiál: PA

Pólů: 5

maximální průřez: 1.5 mm²

Průřez min: 0.5 mm²

Rozsah průřezů: 0.5 - 1.5 mm²

Splňuje RoHS: ano

: IP66
IP68
IP69K

: 30

: ANO

: 30 mm

: 17.5 A

: 690 V

: ANO

: 5

: 96.2 m

: Other

: 6-10 mm

: Silver-plated

: NE

: 6 kV

: 0.003 mΩ

: IP66

: Black

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2137061 Phoenix Contact QPD C 4PE1,5 2X5-10 BK 1414740 výkonová spojka, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2137061 Phoenix Contact QPD C 4PE1,5 2X5-10 BK 1414740 výkonová spojka, 1 ks

Popis

Inovativní a úspora času - rychlého připojení QUICKON pro až 80 % času při připojování. Komfortní: snadné a rychlé adjustování bez použití speciálního nářadí. Mimořádně odolná: pouzdru do třídy ochrany IP68 / IP69K a IK07 pro široký rozsah použití. Bezpečné připojení díky polarizaci proti poruše a s ochranou proti dotyku DIN EN 0105. Jednoduše a bezpečně - s kabelová spojka můžete rychle opravuje nebo prodloužit, v kombinaci s konektory také jako spojka spojení.

Tento text byl přeložen strojově.
