Name: Phoenix Contact PSR-SCP- 24DC/URD3/4X1/2X2/3 rozšiřující modul, 24 V/DC, 2 spínací kontakty, (š x v x h) 22.5 x 99 x 114
Brand: Phoenix Contact
SKU: 2225822
Availability: BackOrder

Žluté bezpečnostní reléové zařízení se zelenými připojovacími svorkami. Červená a bílá tlačítka na čelní straně. Používá se v elektrických bezpečnostních systémech.

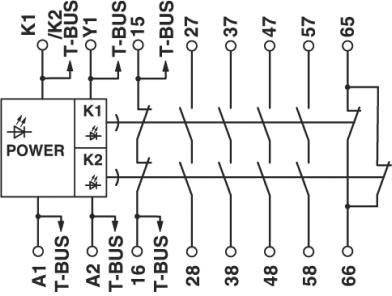

Schéma zapojení s napájecím zdrojem vlevo, který propojuje různé trasy k elektrickým komponentám, očíslované od 1 do 66.

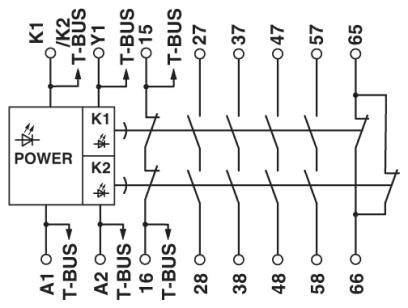

Schéma elektrického zařízení s napájením a T-sběrnicovými připojeními. Vlevo napájecí box s K1 a K2; vpravo číslované svorky.

1/3

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

rozšiřující modul

Připojení

šroubové připojení

Provozní napětí

24 V/DC

Typ

PSR-SCP- 24DC/URD3/4X1/2X2/3

Datasheety: (PDF)

Doručení: Čt 29. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 445,45 Kč / kus)

7 445,45 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ montáže: montáž na lištu
Materiál kontaktu: AgSnO2
Barva pouzdra: žlutá
Připojení: šroubové připojení
Bemessungsisolationsspannung: 250 V
Délka odizolování: 7 mm
Závit: šrouby M3
Výstupní pojistka: 10 A gL/gG NEOZEDOVÁ (spínací kontakt)
Zobrazení stavu: zelená LED

Druh obalu: Piece

Kategorie produktu: rozšiřující modul

Typ: PSR-SCP- 24DC/URD3/4X1/2X2/3

Připojení: šroubové připojení

Provozní napětí: 24 V/DC

Reakční doba: 20 ms

Typ kontaktu: 2 spínací kontakty

Spínací napětí (max.): 250 V DC/AC

Úroveň výkonu: PL e

Kategorie bezpečnosti: 3

Vlastnosti: S proudovým obvodem pro zpětné hlášení

: IP20
IP54

Provozní teplota (min.): -20 °C

Provozní teplota (max.): +55 °C

Hloubka: 114.5 mm

Šířka: 22.5 mm

V: 99 mm

Rozm.: (š x v x h) 22.5 x 99 x 114.5 mm

Obsah: 1 ks

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Připojení

Kategorie produktu

Phoenix Contact PSR-SCP- 24DC/URD3/4X1/2X2/3 rozšiřující modul, 24 V/DC, 2 spínací kontakty, (š x v x h) 22.5 x 99 x 114.5 mm, 2981732, 1 ks

Objednací číslo:2225822

Doručení: Čt 29. 10.

Conrad Electronic

Tento produkt

24 V/DC

šroubové připojení

rozšiřující modul

Min.: 1

Násobky: 1

7 445,45 Kč^*

Phoenix Contact PSR-MC32-3NO-1NC-24-230UC-SC ochranné relé, 230 V DC/AC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2700524, 1 ks

Objednací číslo:2209770

Doručení: Čt 29. 10.

Conrad Electronic

230 V DC/AC

šroubové připojení

ochranné relé

Min.: 1

Násobky: 1

6 693,39 Kč^*

Phoenix Contact PSR-MC32-3NO-1NC-24-230UC-SP ochranné relé, 230 V DC/AC, 3 spínací kontakty, (š x v x h) 22.5 x 117.4 x 114.5 mm, 2700525, 1 ks

Objednací číslo:2209771

Doručení: Po 7. 12.

Conrad Electronic

230 V DC/AC

ochranné relé

Min.: 1

Násobky: 1

7 351,24 Kč^*

Phoenix Contact PSR-MC37-3NO-1NC-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2702411, 1 ks

Objednací číslo:2209835

Doručení: Čt 29. 10.

Conrad Electronic

24 V/DC

šroubové připojení

ochranné relé

Min.: 1

Násobky: 1

6 693,39 Kč^*

Phoenix Contact PSR-MC37-3NO-1NC-24DC-SP ochranné relé, 24 V/DC, 3 spínací kontakty, (š x v x h) 22.5 x 117.4 x 114.5 mm, 2702412, 1 ks

Objednací číslo:2209836

Doručení: Čt 29. 10.

Conrad Electronic

24 V/DC

pružinové připojení

ochranné relé

Min.: 1

Násobky: 1

6 693,39 Kč^*

Phoenix Contact PSR-MC38-2NO-1DO-24DC-PI ochranné relé, 24 V/DC, (š x v x h) 22.5 x 117.5 x 114.5 mm, 1009832, 1 ks

Objednací číslo:2208970

Doručení: Čt 29. 10.

Conrad Electronic

24 V/DC

pružinové připojení

ochranné relé

Min.: 1

Násobky: 1

6 037,19 Kč^*

Phoenix Contact PSR-MC42-2NO-1DO-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 17.5 x 112.2 x 114.5 mm, 2702901, 1 ks

Objednací číslo:2209891

Doručení: Po 7. 12.

Conrad Electronic

24 V/DC

ochranné relé

Min.: 1

Násobky: 1

6 252,07 Kč^*

Phoenix Contact PSR-MC42-2NO-1DO-24DC-SP ochranné relé, 24 V/DC, (š x v x h) 17.5 x 116.6 x 114.5 mm, 2702902, 1 ks

Objednací číslo:2209892

Doručení: Čt 29. 10.

Conrad Electronic

24 V/DC

ochranné relé

Min.: 1

Násobky: 1

7 875,21 Kč^*

Phoenix Contact PSR-MC38-2NO-1DO-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 1009831, 1 ks

Objednací číslo:2208907

Není k dispozici

Conrad Electronic

24 V/DC

šroubové připojení

ochranné relé

Min.: 1

Násobky: 1

5 814,05 Kč^*

Phoenix Contact PSR-MC70-2NO-1DO-24DC-SP ochranné relé, 24 V/DC, 2 spínací kontakty, (š x v x h) 12.5 x 116.6 x 114.5 mm, 2702095, 1 ks

Objednací číslo:2209808

Není k dispozici

Conrad Electronic

24 V/DC

pružinové připojení

ochranné relé

Min.: 1

Násobky: 1

6 561,16 Kč^*

Ke stažení

List technických údajů

List technických údajů 2225822 Phoenix Contact PSR-SCP- 24DC/URD3/4X1/2X2/3 rozšiřující modul, 24 V/DC, 2 spínací kontakty, (š x v x h) 22.5 x 99 x 114

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225822 Phoenix Contact PSR-SCP- 24DC/URD3/4X1/2X2/3 rozšiřující modul, 24 V/DC, 2 spínací kontakty, (š x v x h) 22.5 x 99 x 114

Popis

Jednokanálový kontakt rozšíření s TBUS rozhraní, 4 pracovní kontakt, 1 rozpínače, 1 zpětné proudovém obvodu, kontakty případech návratu (0,3 - 3 s), kategorie 3, PL e podle EN ISO 13849, zásuvné svorky se šroubovým připojením, šířka: 22,5 mm
