Name: Phoenix Contact PSR-MC42-2NO-1DO-24DC-SP ochranné relé, 24 V/DC, (š x v x h) 17.5 x 116.6 x 114.5 mm, 2702902, 1 ks
Brand: Phoenix Contact
SKU: 2209892
Availability: BackOrder

Žluté relé PSI-MOS modul s několika zelenými připojovacími svorkami pro průmyslové řídicí aplikace.

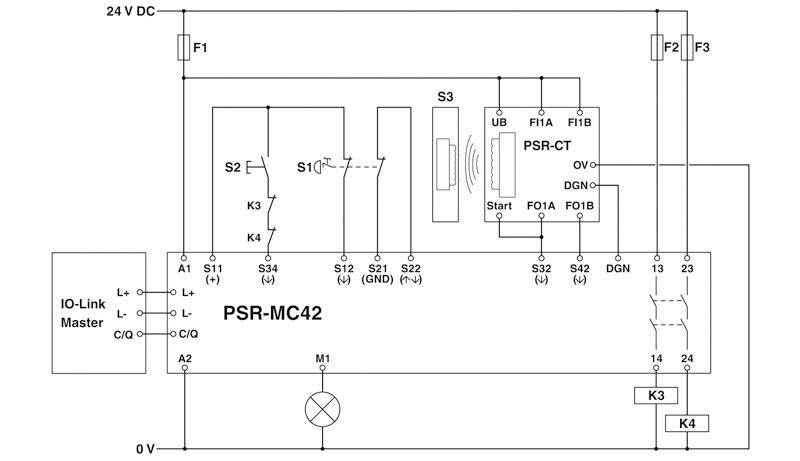

Schéma zapojení bezpečnostního relé PSR-MC42 s připojovacími diagramy a obvody pro IO-Link Master, 24 V DC vstupy a reléové výstupy.

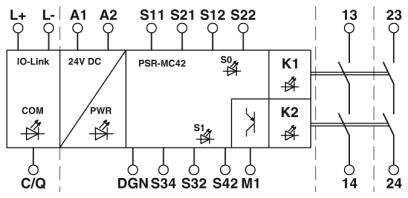

Schéma zapojení rozhraní IO-Link s 24V DC, PSR-MC42 a dvěma relé K1, K2. Propojení s S11-S22, S34 a M1.

1/3

Ilustrační obrázek

Kategorie produktu

ochranné relé

Provozní napětí

24 V/DC

Typ

PSR-MC42-2NO-1DO-24DC-SP

Provozní napětí max.

24 V/DC

Provozní napětí

24 V/DC (max)

Datasheety: (PDF)

Doručení: Čt 29. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 875,21 Kč / kus)

7 875,21 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ montáže: montáž na lištu
Materiál krytu: PBT
Materiál kontaktu: AgSnO2
Barva pouzdra: žlutá
Připojení: připojení pružinové spojky
Bemessungsisolationsspannung: 320 V
Délka odizolování: 8 mm
Proud max. 100 mA
Spínací frekvence: 0,5 Hz
Výstupní pojistka: 6 A gL/gG
Zobrazení stavu: 5x zelená LED

Kategorie produktu: ochranné relé

Typ: PSR-MC42-2NO-1DO-24DC-SP

Provozní napětí: 24 V/DC

Provozní napětí max.: 24 V/DC

Provozní napětí: 24 V/DC (max)

Reakční doba: 220 ms

Spínací napětí (max.): 250 V DC/AC

Max. spínací výkon: 60 mW

Úroveň výkonu: PL e

Safety Integrity Level, SIL: SILCL 3

Kategorie bezpečnosti: 4

Vlastnosti: Ruční/automatický restart

: IP20
IP54

Provozní teplota (min.): -25 °C

Provozní teplota (max.): +60 °C

Hloubka: 114.5 mm

Šířka: 17.5 mm

V: 116.6 mm

Rozm.: (š x v x h) 17.5 x 116.6 x 114.5 mm

Obsah: 1 ks

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Kategorie produktu

Phoenix Contact PSR-MC42-2NO-1DO-24DC-SP ochranné relé, 24 V/DC, (š x v x h) 17.5 x 116.6 x 114.5 mm, 2702902, 1 ks

Objednací číslo:2209892

Doručení: Čt 29. 10.

Conrad Electronic

Tento produkt

24 V/DC

ochranné relé

Min.: 1

Násobky: 1

7 875,21 Kč^*

Phoenix Contact PSR-MC32-3NO-1NC-24-230UC-SC ochranné relé, 230 V DC/AC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2700524, 1 ks

Objednací číslo:2209770

Doručení: Čt 29. 10.

Conrad Electronic

230 V DC/AC

ochranné relé

Min.: 1

Násobky: 1

6 693,39 Kč^*

Phoenix Contact PSR-MC32-3NO-1NC-24-230UC-SP ochranné relé, 230 V DC/AC, 3 spínací kontakty, (š x v x h) 22.5 x 117.4 x 114.5 mm, 2700525, 1 ks

Objednací číslo:2209771

Doručení: Po 7. 12.

Conrad Electronic

230 V DC/AC

ochranné relé

Min.: 1

Násobky: 1

7 351,24 Kč^*

Phoenix Contact PSR-MC37-3NO-1NC-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2702411, 1 ks

Objednací číslo:2209835

Doručení: Čt 29. 10.

Conrad Electronic

24 V/DC

ochranné relé

Min.: 1

Násobky: 1

6 693,39 Kč^*

Phoenix Contact PSR-MC37-3NO-1NC-24DC-SP ochranné relé, 24 V/DC, 3 spínací kontakty, (š x v x h) 22.5 x 117.4 x 114.5 mm, 2702412, 1 ks

Objednací číslo:2209836

Doručení: Čt 29. 10.

Conrad Electronic

24 V/DC

ochranné relé

Min.: 1

Násobky: 1

6 693,39 Kč^*

Phoenix Contact PSR-MC38-2NO-1DO-24DC-PI ochranné relé, 24 V/DC, (š x v x h) 22.5 x 117.5 x 114.5 mm, 1009832, 1 ks

Objednací číslo:2208970

Doručení: Čt 29. 10.

Conrad Electronic

24 V/DC

ochranné relé

Min.: 1

Násobky: 1

6 037,19 Kč^*

Phoenix Contact PSR-MC42-2NO-1DO-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 17.5 x 112.2 x 114.5 mm, 2702901, 1 ks

Objednací číslo:2209891

Doručení: Po 7. 12.

Conrad Electronic

24 V/DC

ochranné relé

Min.: 1

Násobky: 1

6 252,07 Kč^*

Phoenix Contact PSR-SCP- 24DC/URD3/4X1/2X2/3 rozšiřující modul, 24 V/DC, 2 spínací kontakty, (š x v x h) 22.5 x 99 x 114.5 mm, 2981732, 1 ks

Objednací číslo:2225822

Doručení: Čt 29. 10.

Conrad Electronic

24 V/DC

rozšiřující modul

Min.: 1

Násobky: 1

7 445,45 Kč^*

Phoenix Contact PSR-MC38-2NO-1DO-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 1009831, 1 ks

Objednací číslo:2208907

Není k dispozici

Conrad Electronic

24 V/DC

ochranné relé

Min.: 1

Násobky: 1

5 814,05 Kč^*

Phoenix Contact PSR-MC70-2NO-1DO-24DC-SP ochranné relé, 24 V/DC, 2 spínací kontakty, (š x v x h) 12.5 x 116.6 x 114.5 mm, 2702095, 1 ks

Objednací číslo:2209808

Není k dispozici

Conrad Electronic

24 V/DC

ochranné relé

Min.: 1

Násobky: 1

6 561,16 Kč^*

Ke stažení

List technických údajů

List technických údajů 2209892 Phoenix Contact PSR-MC42-2NO-1DO-24DC-SP ochranné relé, 24 V/DC, (š x v x h) 17.5 x 116.6 x 114.5 mm, 2702902, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209892 Phoenix Contact PSR-MC42-2NO-1DO-24DC-SP ochranné relé, 24 V/DC, (š x v x h) 17.5 x 116.6 x 114.5 mm, 2702902, 1 ks

Popis

Bezpečnostní relé s IO-Link pro nouzové zastavení, ochrana dveří a optická mříž, do SILCL 3, kategorie 4, PL e, 2 senzor obvody, automatické nebo manuální, střežený start, 2 Freigabestrompfade, 1 výstup, US = 24 V DC, Zásuvná pružinová svorka

Tento text byl přeložen strojově.
