Name: Phoenix Contact PSR-MC37-3NO-1NC-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2702411, 1 ks
Brand: Phoenix Contact
SKU: 2209835
Availability: BackOrder

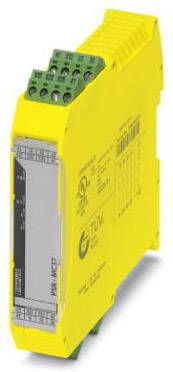

Žluté bezpečnostní reléové moduly se zelenými zásuvnými svorkami nahoře, s certifikačními a technickými informacemi.

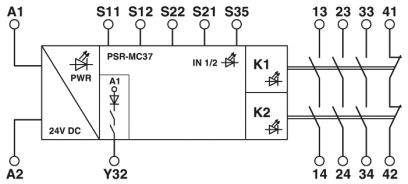

'Schéma zapojení řídicí jednotky PSR-MC37, zobrazuje svorky S11-S35, 24V DC vstup a svorkovnice K1, K2 pro připojení kontaktů A1, A2, Y32.'

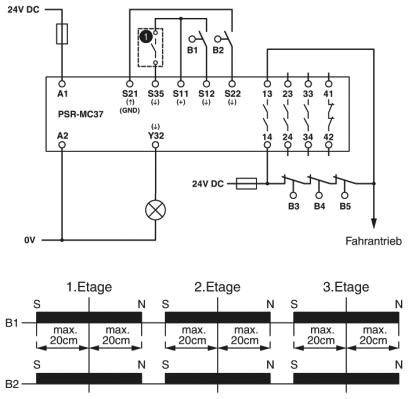

Schematické zapojení pohonu vozidla s posloupnostmi. Znázorňuje propojení mezi PSR-MC37, ovládacími tlačítky a displejem pater.

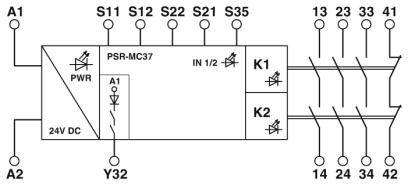

Schematické znázornění elektrického schématu se dvěma relé K1 a K2, několika vstupy a výstupy a napájením 24V DC.

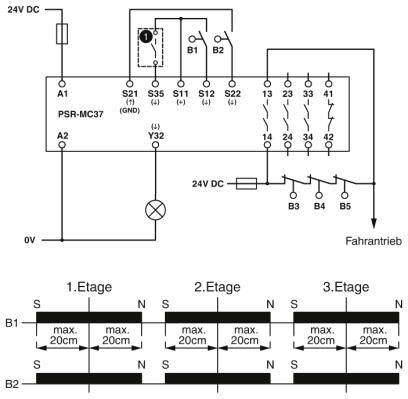

Schéma zapojení pro pohonný systém: Zobrazuje modul PSR-MC37, relé s řídícími obvody, svorky a propojení pro tři patra.

1/5

Ilustrační obrázek

Kategorie produktu

ochranné relé

Připojení

šroubové připojení

Provozní napětí

24 V/DC

Typ

PSR-MC37-3NO-1NC-24DC-SC

Provozní napětí max.

24 V/DC

Datasheety: (PDF)

Doručení: Čt 29. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 693,39 Kč / kus)

7 437,19 Kč

-10 %

6 693,39 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ montáže: montáž na lištu
Materiál kontaktu: AgSnO2
Barva pouzdra: žlutá
Připojení: šroubové připojení
Bemessungsisolationsspannung: 250 V/AC
Délka odizolování: 7 mm
Závit: šrouby M3
Proud max. 100 mA
Spínací frekvence: 0,5 Hz
Výstupní pojistka: 6 A gL/gG (spínací kontakt)
Zobrazení stavu: 3 x zelená LED

Kategorie produktu: ochranné relé

Typ: PSR-MC37-3NO-1NC-24DC-SC

Připojení: šroubové připojení

Provozní napětí: 24 V/DC

Provozní napětí max.: 24 V/DC

Provozní napětí: 24 V/DC (max)

Reakční doba: 100 ms

Spínací napětí (max.): 250 V DC/AC

Max. spínací výkon: 50 mW

Úroveň výkonu: PL e

Safety Integrity Level, SIL: SILCL 3

Kategorie bezpečnosti: 4

: IP20
IP54

Provozní teplota (min.): -40 °C

Provozní teplota (max.): +60 °C

Hloubka: 114.5 mm

Šířka: 22.5 mm

V: 112.2 mm

Rozm.: (š x v x h) 22.5 x 112.2 x 114.5 mm

Obsah: 1 ks

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Připojení

Kategorie produktu

Phoenix Contact PSR-MC37-3NO-1NC-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2702411, 1 ks

Objednací číslo:2209835

Doručení: Čt 29. 10.

Conrad Electronic

Tento produkt

24 V/DC

šroubové připojení

ochranné relé

Min.: 1

Násobky: 1

6 693,39 Kč^*

Phoenix Contact PSR-MC32-3NO-1NC-24-230UC-SC ochranné relé, 230 V DC/AC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2700524, 1 ks

Objednací číslo:2209770

Doručení: Čt 29. 10.

Conrad Electronic

230 V DC/AC

šroubové připojení

ochranné relé

Min.: 1

Násobky: 1

6 693,39 Kč^*

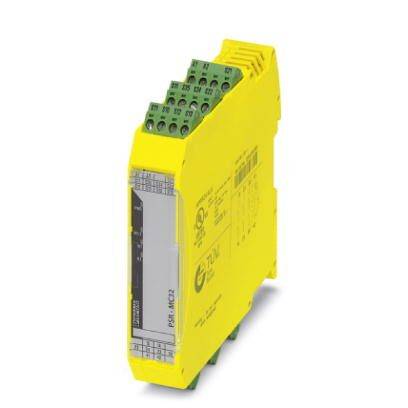

Phoenix Contact PSR-MC32-3NO-1NC-24-230UC-SP ochranné relé, 230 V DC/AC, 3 spínací kontakty, (š x v x h) 22.5 x 117.4 x 114.5 mm, 2700525, 1 ks

Objednací číslo:2209771

Doručení: Po 7. 12.

Conrad Electronic

230 V DC/AC

ochranné relé

Min.: 1

Násobky: 1

7 351,24 Kč^*

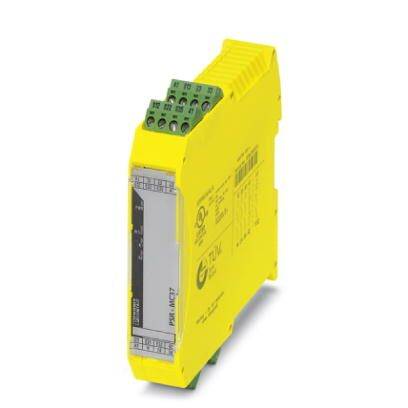

Phoenix Contact PSR-MC37-3NO-1NC-24DC-SP ochranné relé, 24 V/DC, 3 spínací kontakty, (š x v x h) 22.5 x 117.4 x 114.5 mm, 2702412, 1 ks

Objednací číslo:2209836

Doručení: Čt 29. 10.

Conrad Electronic

24 V/DC

pružinové připojení

ochranné relé

Min.: 1

Násobky: 1

6 693,39 Kč^*

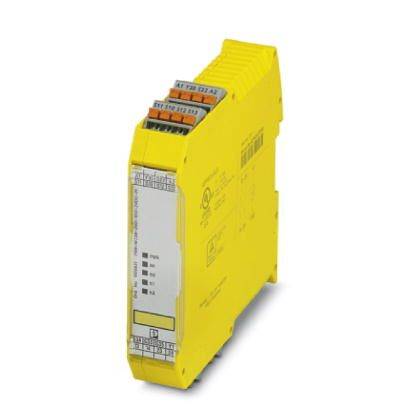

Phoenix Contact PSR-MC38-2NO-1DO-24DC-PI ochranné relé, 24 V/DC, (š x v x h) 22.5 x 117.5 x 114.5 mm, 1009832, 1 ks

Objednací číslo:2208970

Doručení: Čt 29. 10.

Conrad Electronic

24 V/DC

pružinové připojení

ochranné relé

Min.: 1

Násobky: 1

6 037,19 Kč^*

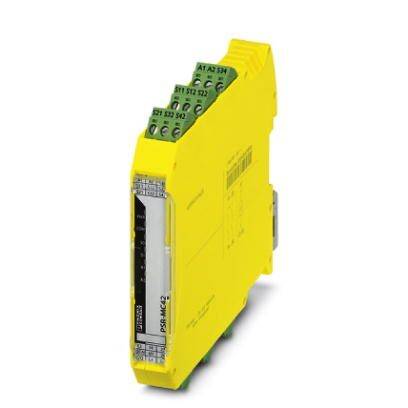

Phoenix Contact PSR-MC42-2NO-1DO-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 17.5 x 112.2 x 114.5 mm, 2702901, 1 ks

Objednací číslo:2209891

Doručení: Po 7. 12.

Conrad Electronic

24 V/DC

ochranné relé

Min.: 1

Násobky: 1

6 252,07 Kč^*

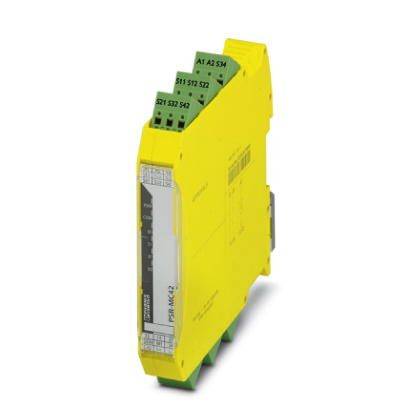

Phoenix Contact PSR-MC42-2NO-1DO-24DC-SP ochranné relé, 24 V/DC, (š x v x h) 17.5 x 116.6 x 114.5 mm, 2702902, 1 ks

Objednací číslo:2209892

Doručení: Čt 29. 10.

Conrad Electronic

24 V/DC

ochranné relé

Min.: 1

Násobky: 1

7 875,21 Kč^*

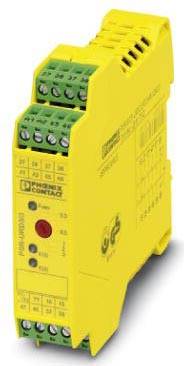

Phoenix Contact PSR-SCP- 24DC/URD3/4X1/2X2/3 rozšiřující modul, 24 V/DC, 2 spínací kontakty, (š x v x h) 22.5 x 99 x 114.5 mm, 2981732, 1 ks

Objednací číslo:2225822

Doručení: Čt 29. 10.

Conrad Electronic

24 V/DC

šroubové připojení

rozšiřující modul

Min.: 1

Násobky: 1

7 445,45 Kč^*

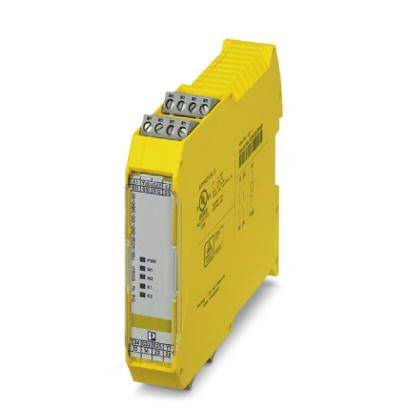

Phoenix Contact PSR-MC38-2NO-1DO-24DC-SC ochranné relé, 24 V/DC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 1009831, 1 ks

Objednací číslo:2208907

Není k dispozici

Conrad Electronic

24 V/DC

šroubové připojení

ochranné relé

Min.: 1

Násobky: 1

5 814,05 Kč^*

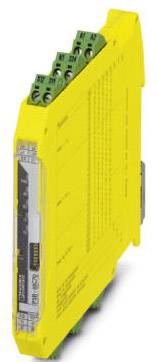

Phoenix Contact PSR-MC70-2NO-1DO-24DC-SP ochranné relé, 24 V/DC, 2 spínací kontakty, (š x v x h) 12.5 x 116.6 x 114.5 mm, 2702095, 1 ks
