Phoenix Contact PSR-MC32-3NO-1NC-24-230UC-SC ochranné relé, 230 V DC/AC, (š x v x h) 22.5 x 112.2 x 114.5 mm, 2700524, 1

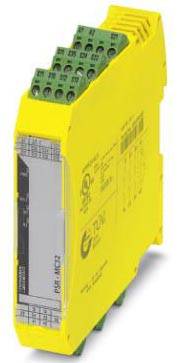

Žluté elektronické zařízení s několika zelenými konektory na horní straně, pravděpodobně bezpečnostní modul nebo relé.

Ilustrační obrázek

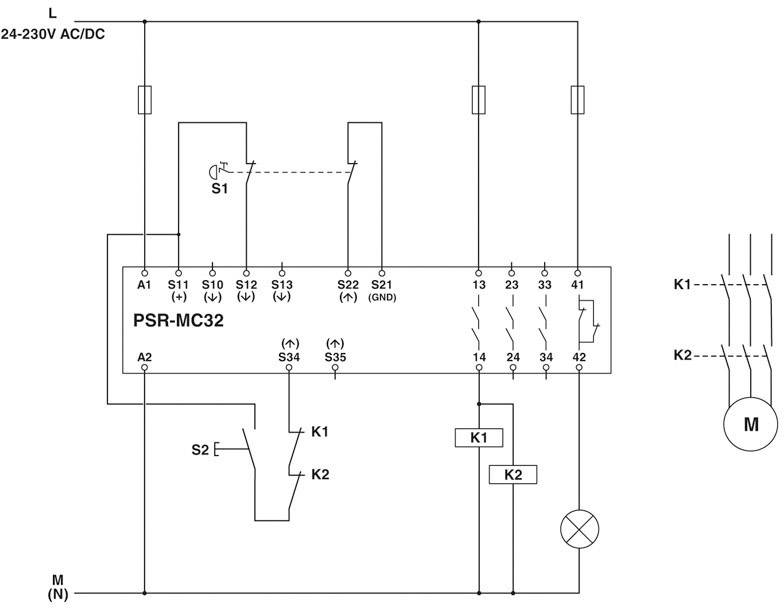

Diagram elektrického schématu: Modul PSR-MC32 s připojeními ke spínačům, relé a motoru. Napětí: 24-230V AC/DC.

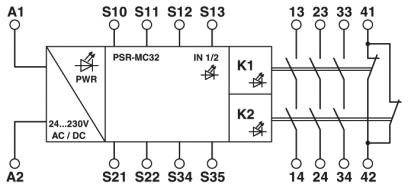

Schéma zapojení spínacího relé: Zobrazuje vstupní svorky A1, A2 a výstupy 13, 14, 23, 24. Řídicí obvody K1, K2 přes relé.

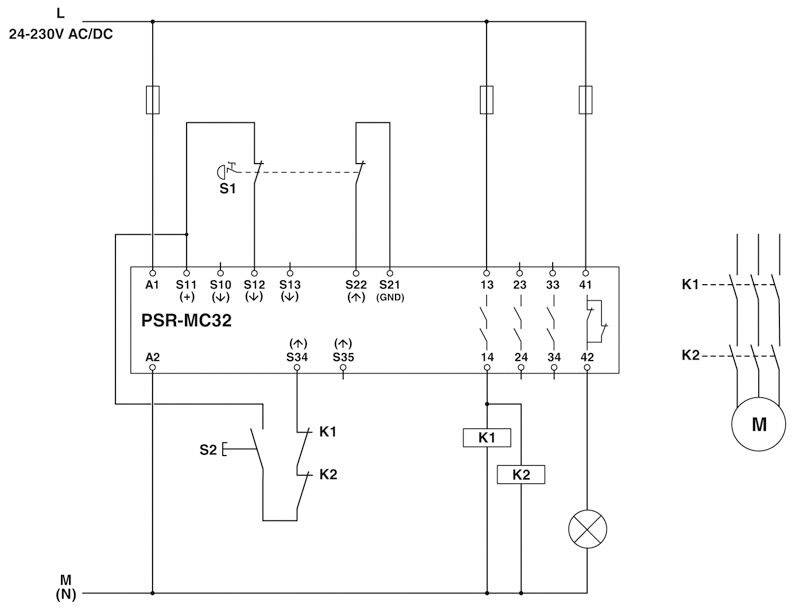

Schéma zapojení relé PSR-MC32 se vstupním napětím 24-230V AC/DC. Zobrazeny připojení ke spínačům S1, S2 a svorkám K1, K2, motor (M) a lampa.

Schéma zapojení relé: Zobrazuje svorky A1, A2, S10-S13, S20-S35. Relé K1, K2 řídí výstupy, propojené s 14, 23, 24, 31, 32, 41, 42.

1/5

Ilustrační obrázek

Kategorie produktu

ochranné relé

Připojení

šroubové připojení

Provozní napětí

230 V DC/AC

Typ

PSR-MC32-3NO-1NC-24-230UC-SC

Min. provozní napětí

24 V DC/AC

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 693,39 Kč / kus)

6 693,39 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ montáže: montáž na lištu
Materiál krytu: PBT
Materiál kontaktu: AgSnO2
Barva pouzdra: žlutá
Připojení: šroubové připojení
Bemessungsisolationsspannung: 250 V/AC
Délka odizolování: 7 mm
Závit: šrouby M3
Spínací frekvence: max. 1 Hz
Výstupní pojistka: 6 A gL/gG
Zdánlivý výkon: typ. 5 VA
Zobrazení stavu: 3 x zelená LED

Kategorie produktu: ochranné relé

Typ: PSR-MC32-3NO-1NC-24-230UC-SC

Připojení: šroubové připojení

Provozní napětí: 230 V DC/AC

Min. provozní napětí: 24 V DC/AC

Provozní napětí max.: 230 V DC/AC

Provozní napětí: 24 - 230 V DC/AC

Reakční doba: 150 ms

Spínací napětí (max.): 250 V DC/AC

Max. spínací výkon: 50 mW

Vlastnosti: s cestou signálního proudu

: IP20
IP54

Provozní teplota (min.): -40 °C

Provozní teplota (max.): +55 °C

Hloubka: 114.5 mm

Šířka: 22.5 mm

V: 112.2 mm

Rozm.: (š x v x h) 22.5 x 112.2 x 114.5 mm

Obsah: 1 ks

UKCA: Ano
