Name: Phoenix Contact PSR-MC31-2SDO-1DO-24DC-SC bezpečnostní relé, 24 V/DC, 1 PNP, (š x v x h) 12.5 x 112.2 x 114.5 mm, 101552
Brand: Phoenix Contact
SKU: 3561594
Availability: BackOrder

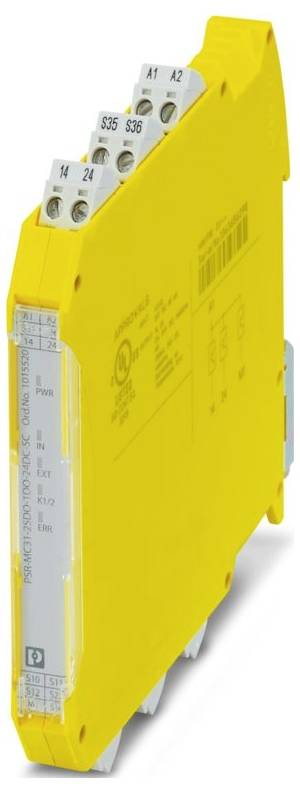

Phoenix Contact PSR-MC31-2SDO-1DO-24DC-SC bezpečnostní relé, 24 V/DC, 1 PNP, (š x v x h) 12.5 x 112.2 x 114.5 mm, 101552-0

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

bezpečnostní relé

Připojení

šroubové připojení

Provozní napětí

24 V/DC

Typ

PSR-MC31-2SDO-1DO-24DC-SC

Datasheety: (PDF)

Doručení: Čt 29. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 169,42 Kč / kus)

4 169,42 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: PSRmini
Typ připojení: Šroubové připojení
Závit šroubu: M3
Utahovací moment: 0,5 Nm 0,6 Nm
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
Průřez vodiče AWG: 24... 12
Šířka: 12,5 mm
Výška: 112,2 mm
Hloubka: 114,5 mm
Materiál krytu: PA
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 70 °C (pozor na snižování výkonu)
Okolní teplota (skladování/transport): -40 °C... 70 °C
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
Vibrace (provoz): 10 Hz 150 Hz, 5 g
Délka odizolování: 7 mm
Montážní poloha: Vertikálně nebo horizontálně
Maximální ztrátový výkon při jmenovitých podmínkách: 3,1 W (UB = 30 v , IL1 = IL2 = 2,4 a)
Třída ochrany II (EN 50178)
Výstupní napětí: ≥ 23 v DC (US - 1 v)
CE: CE
Připojovací technika: Připojovací technika
Poznámka pro použití: Pouze pro průmyslové použití
Délka vedení: 100 m
Odběr proudu: 7 mA
Připojení vodiče: Připojení vodiče
Spínací frekvence 1 Hz (odporová, induktivní, kapacitní)
Proud max. 100 mA
Pokyny pro montáž: Viz křivka snižování výkonu
Nadmořská výška: ≤ 2000 m (nad mořem)
Max. úř. věst. Vlhkost vzduchu (provoz): 75 % (střední, 85 % příležitostně, žádné omrzání)
Šok: 30 g
Napětí: Cca 22 v DC (US - 2 v)
Ochranné zapojení: Volnoběžné zapojení pro indukční zátěže
Ukazatel stavu nabití: 3 LED (zelená)
Jméno: A1/A2
Použití: Nouzové zastavení; ochranné dveře; rohožky; rohože; světelná mřížka
Napájení
Barva (pouzdro): Žlutá (RAL 1018)
Spínací proud: Max. 4,8 a (Δt = 10 ms)
Výstupní proud max. 2,4 A
Popis výstupu: PNP; nezabezpečuje se
Zapínací proud max. 500 mA (Δt = 1 ms při US)
Zobrazení provozního napětí: 1x LED (zelená)
Minimální zátěžový proud: 2 mA
Svodový proud: Max. 1 mA (v bezpečném stavu)
Jmenovité izolační napětí: 50 v AC
Jmenovité napájecí napětí řídicího proudu US: 24 v DC -20 % / +25 % (externí zajištění)
Jmenovitý napájecí proud IS: typ. 54 mA (bez zatížení)
Bezpečnostní údaje: Bezpečnostní údaje
Doba odezvy obvykle: < 200 ms (automatický start);< 175 ms (manuální, monitorovací spuštění)
Časy: Časy
Typ. Doba roztahu u US: < 200 ms (při ovládání A1 u US)
Doba opětovné připravenosti: 250 ms (podle požadavku bezpečnostní funkce); 100 ms (doba pohotovosti po aktivaci obvodů senzoru při ručním spuštění)
Jmenovitý provozní režim: 100 % ED
Jmenovité rázové napětí / izolace: Viz datový list, kapitola „izolační koordinace“.
Doba filtrace: Max. 1,5 ms (zkušební pulsní nízký zkušební impuls); testovací pulsní frekvence = 5 x zkušební šířka pulsu
Počet výstupů: 1
Bezpečnostní údaje: EN ISO 13849: Bezpečnostní údaje: EN ISO 13849
Úroveň výkonu (PL): e
Safety Integrity Level (sil): 3
Bezpečnostní data: EN IEC 62061: Bezpečnostní data: EN IEC 62061
Ochrana pro vestavbu, minimální: IP54
Max. úř. věst. Vlhkost vzduchu (skladování/přeprava): 75 % (v průměru, 85 % příležitostně, žádné omrzání)
Popis vstupu: Bezpečnostní; IEC 61131-2 typ 3
Počet vstupů: 1
Zobrazení závad: 1x LED (červená)
Rozsah vstupního napětí „0“ signál: 0 v DC... 5 V DC
Rozsah vstupního napětí „1“ signál: 11 v DC... napájení 18 - 30 V DC
Max. Kapacitní zatížení: Max. 10 μF ( zatížení 2,4 a); max. 4,7 μF ( zátěž 1 a)
zasunutí: ano
Ovládání: 1 a 2 kanály
Příkon na US: typ. 1,3 W
Kategorie zastavení: 0
Bezpečnostní data: IEC 61508 - High-Demand: Bezpečnostní data: IEC 61508 - high-demand
Doba náběhu: < 250 ms (doba náběhu)
Doba spuštění: Min. 250 ms (ruční spuštění)
Vstupní proud „0“ signál: 0 mA... 2 mA
Současné měření: ∞
Max. Přípustný celkový odpor: 150 Ω
Hlášení: M1: Hlásí: M1
Ohmická zátěž: Min. 12 Ω
Ochrana proti zkratu: Ano
Digitální: Startovací obvod (S34, S35): Digitální: Startovací obvod (S34, S35)
Doba odezvy: < 10 ms (při zapnutí více přístrojů, uvažujte prodloužení reakční doby)
Max. Indukční zátěž: Max. 1 h
Výstupní napětí ve vypnutém stavu: < 5 v DC (v bezpečném stavu)
Zkušební impulsy: < 1 ms (zkušební pulsní šířka nízkozkušebních pulsů)
Digitální: Obvod senzoru (S10, S12, S22): Digitální: Obvod senzoru (S10, S12, S22)
Digitální: Externí uvolnění (S36): Digitální: Externí uvolnění (S36)
Digitální: 14, 24: Digitální: 14, 24
Omezení indukčního vypínací napětí: Max. 50 V.

Druh obalu: Piece

Kategorie produktu: bezpečnostní relé

Typ: PSR-MC31-2SDO-1DO-24DC-SC

Připojení: šroubové připojení

Provozní napětí: 24 V/DC

Typ kontaktu: 1 PNP

Úroveň výkonu: PL e

Safety Integrity Level, SIL: SIL 3

Kategorie bezpečnosti: 4

Certifikace (senzory): DE

: IP20

Provozní teplota (min.): -40 °C

Provozní teplota (max.): 70 °C

Hloubka: 114.5 mm

Šířka: 12.5 mm

V: 112.2 mm

Rozm.: (š x v x h) 12.5 x 112.2 x 114.5 mm

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3561594 Phoenix Contact PSR-MC31-2SDO-1DO-24DC-SC bezpečnostní relé, 24 V/DC, 1 PNP, (š x v x h) 12.5 x 112.2 x 114.5 mm, 101552

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3561594 Phoenix Contact PSR-MC31-2SDO-1DO-24DC-SC bezpečnostní relé, 24 V/DC, 1 PNP, (š x v x h) 12.5 x 112.2 x 114.5 mm, 101552

Popis

Bezpečnostní spínač pro rohožky, spínací lišty, nouzové zastavení, ochranné dveře, mřížka až sil 3, Cat 4, PL e, 1-/2kanálový provoz, automatický nebo manuální start, 2 bezpečné výstupy HL, 1 signalizační výstup, US = 24 v DC, zásuvná šroubová svorka
