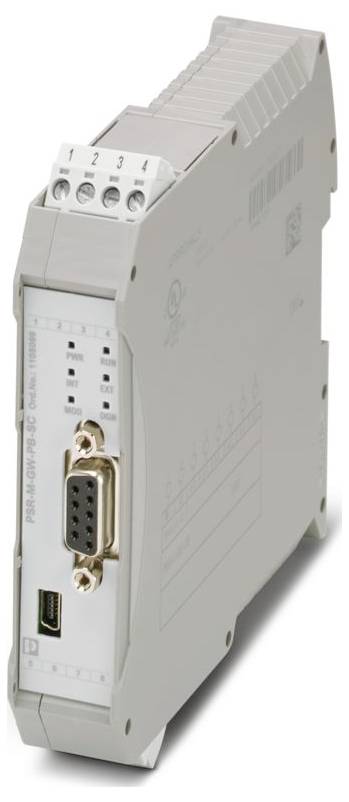

Phoenix Contact PSR-M-GW-PB-SC 1105099 datové rozhraní 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (9 764,46 Kč / kus)
9 764,46 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ připojení: Vysokorychlostní USB 2.0
- Závit šroubu: M3
- Utahovací moment: 0,5... 0,6 Nm
- Šířka: 22,61 mm
- Výška: 112,58 mm
- Hloubka: 114,75 mm
- Materiál pouzdra: Polyamid PA, nezesílený
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -10 °C ... 55 °C (pozor na snižování výkonu)
- Okolní teplota (skladování/transport): -20 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Vibrace (provoz): 10 Hz 150 Hz, 2g
- Délka odizolování: 7 mm
- Montážní poloha: Vertikálně nebo horizontálně
- Maximální ztrátový výkon při jmenovitých podmínkách: 1,44 W.
- Třída ochrany III (EN 50178)
- Komunikační protokol: PROFIBUS DP
- CE: CE
- Poznámka pro použití: Pouze pro průmyslové použití
- Nadmořská výška: ≤ 2000 m (nad mořem)
- Max. úř. věst. Vlhkost vzduchu (provoz): 95 % (bez rozmrazování)
- Šok: 10 g pro Δt = 16 ms (trvalé šoky, 1000 šoky v každém směru)
- Ochranné zapojení: Sériová ochrana proti přepólování; supresorová dioda
- Zobrazení stavu: 1x LED (zelená), 2x LED (zelená, červená)
- Jméno: A1/A2
- Napájení
- Barva (pouzdro): Šedá (RAL 7042)
- Spínací proud: < 2,2 a (Δt = 1 ms při US)
- Zobrazení provozního napětí: 1x LED (zelená)
- Jmenovité napájecí napětí řídicího proudu US: 24 v DC -20 % / +20 % (externí zajištění, typicky 4 a)
- Jmenovitý napájecí proud IS: typ. 60 mA
- Počet konektorů: 1
- Jmenovitý provozní režim: 100 % ED
- Jmenovité rázové napětí / izolace: Základní izolace 4 kV
- Doba filtrace: typ. 5 ms (na A1 při přerušení napětí u US)
- Ochrana pro vestavbu, minimální: IP54
- Max. úř. věst. Vlhkost vzduchu (skladování/přeprava): 95 % (bez orosení)
- Přenosová rychlost 12 Mbit/s.
- Zobrazení chyb 2x LED (červená)
- Příkon na US: typ. 1,44 W
- Rozhraní: Sběrnice na DIN lištu pro připojení k Master modulu, součástí dodávky
- Data: Servisní rozhraní: Data: Servisní rozhraní
- Délka kabelu max. 3 m.
- Data: Síťové rozhraní: Data: Síťové rozhraní
- Komunikační standard: IEC 61158, RS-485 2vodičové
- Kategorie produktu
datové rozhraní
- Rozhraní
Vysokorychlostní USB 2.0
- Provozní napětí
24 V/DC
- V
112.58 mm
- Délka
114.75 mm
- Šířka
22.61 mm
IP20
- Rozm.
(d x š x v) 114.75 x 22.61 x 112.58 mm
- Připojení
šroubové připojení
- Displej
Ano
- Číslo výrobce
1105099
- Typ
PSR-M-GW-PB-SC
- Montáž
Montáž na DIN lištu
- Max. okolní teplota
55 °C
- Min. okolní teplota
-10 °C
- Hloubka
114.75 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3564191 Phoenix Contact PSR-M-GW-PB-SC 1105099 datové rozhraní 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564191 Phoenix Contact PSR-M-GW-PB-SC 1105099 datové rozhraní 24 V/DC
Popis
GATEWAY pro připojení základního modulu PSR-M k nadřazeným řízením, PROFIBUS DP, TBUS rozhraní, zásuvné šroubové svorky, TBUS spojky
